工件弹性失效了，怎么提高呢？

yszlover

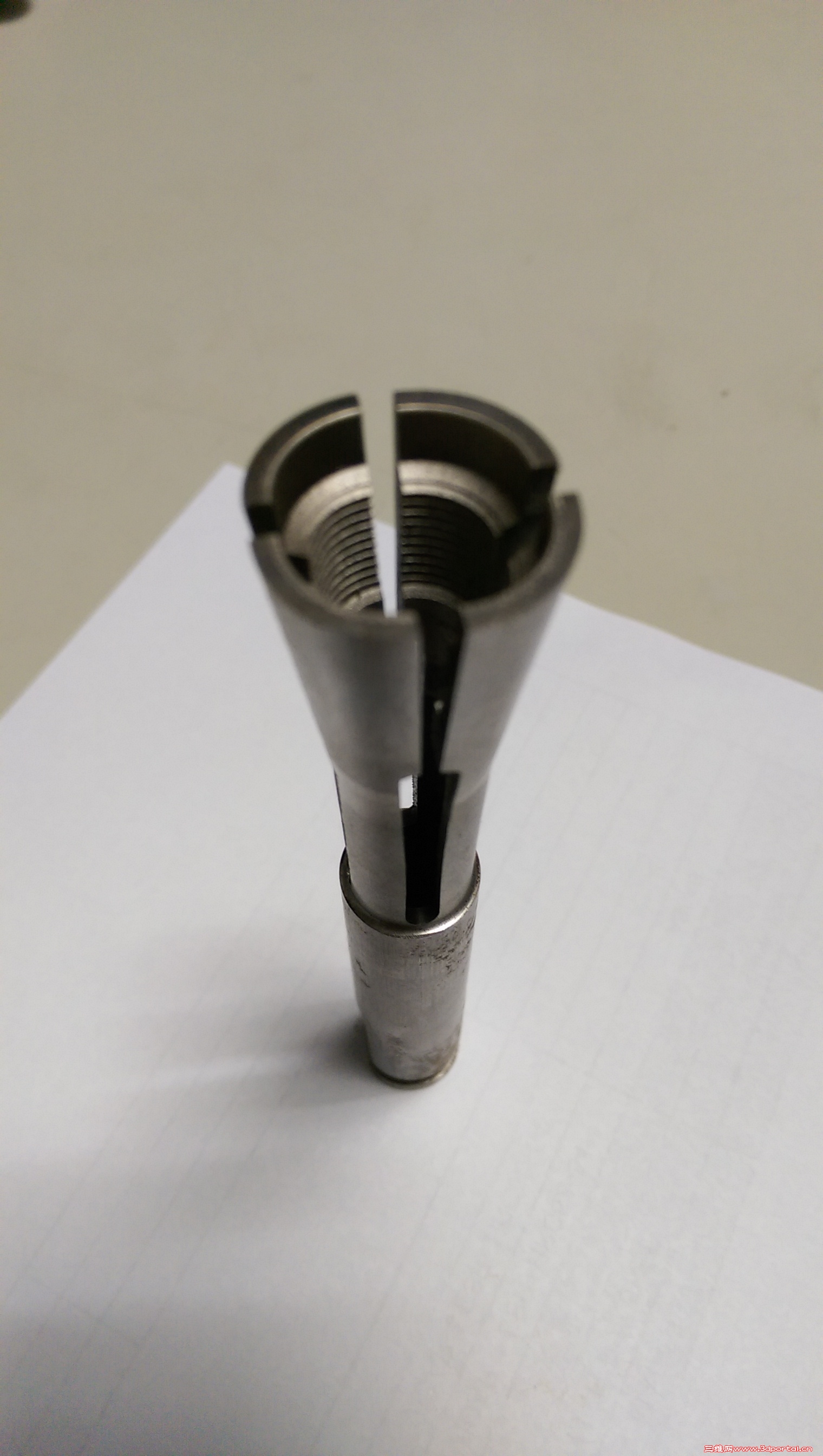

如图，这个工件是模具里面的一个工件，在模具里面是上下运动，往上运动头部牙张开，往下运动，牙收紧-已达到脱模的目的，但是这个工件用不要一段时间后-头部牙位置就没有弹性了.请问下有什么方法可以增加此工件的弹性？？？？？求指点！！！
( E+ e& v. J; `3 c3 _

jinqin11

增加硬度，但是变形量变小了。
连接部分变小，（通槽的宽度变大），可以增加变形量。

云动风清

外面加个弹簧箍，可以么？

yszlover

云动风清 发表于 2015-4-13 17:24 static/image/common/back.gif
5 z/ h2 ^! V, I; r外面加个弹簧箍，可以么？

$ F3 I! b+ o4 o, @1 k+ ?9 c% z结构不允许加弹簧，只能从工件本身入手了。其实一楼的想法有考虑过，就是增加硬度，但是这个工件是用VIDAR 淬火到52°的，硬度已达最高硬度了。
) b2 p, l9 P' A

yszlover

jinqin11 发表于 2015-4-13 09:07 static/image/common/back.gif
增加硬度，但是变形量变小了。
连接部分变小，（通槽的宽度变大），可以增加变形量。

7 G) j( O* f& p结构不允许加弹簧，只能从工件本身入手了。其实一楼的想法有考虑过，就是增加硬度，但是这个工件是用VIDAR 淬火到52°的，硬度已达最高硬度了。

yszlover

jinqin11 发表于 2015-4-13 09:07 static/image/common/back.gif
增加硬度，但是变形量变小了。
0 Q2 r) K! Q4 k$ x' z1 W连接部分变小，（通槽的宽度变大），可以增加变形量。

& ~6 P  P) U- x- R. a$ S结构不允许加弹簧，只能从工件本身入手了。其实一楼的想法有考虑过，就是增加硬度，但是这个工件是用VIDAR 淬火到52°的，硬度已达最高硬度了。

jinqin11

yszlover 发表于 2015-4-13 19:47 static/image/common/back.gif
* K% @7 Q* _/ h, X, z" c0 j结构不允许加弹簧，只能从工件本身入手了。其实一楼的想法有考虑过，就是增加硬度，但是这个工件是用VIDA ...

这个硬度差不多了，硬度太高容易开裂。
. L  }- m$ s; ]; j& J) q% g我们有个弹性夹套，槽尾部有个大园孔，

康叔老了

相当于一个collet,可以参考他的材料,硬度和结构.

tangcarlos3d

* N! ~0 V# a7 u: n

yszlover 发表于 2015-4-13 19:45 static/image/common/back.gif
结构不允许加弹簧，只能从工件本身入手了。其实一楼的想法有考虑过，就是增加硬度，但是这个工件是用VIDA ...

# p) g8 G  ~4 ]4 n# ]! f
+ L0 }# n9 w( P1 a) M' f- h; ?这是弹簧夹头，只不过在这里变形量较大（单边大于螺牙高度）。
1. 材料要用耐热弹簧钢，
2. 设计上中间弹性部分的厚度、长度要合适。
3. 热处理应该是大端锥部是HRC50以上，中间弹性部分是HRC38~43（弹簧钢有弹性的硬度范围）。

watership11

可以在开口的位置，装上填充物！

jinqin11

所有的材料都有疲劳极限，不超过变形量，寿命长点，设置一个变形量最大点，让变形在可控量内
