这里的筋特征如何能够生成

板上沙丁鱼 · 发表于 2015-4-6 20:48:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

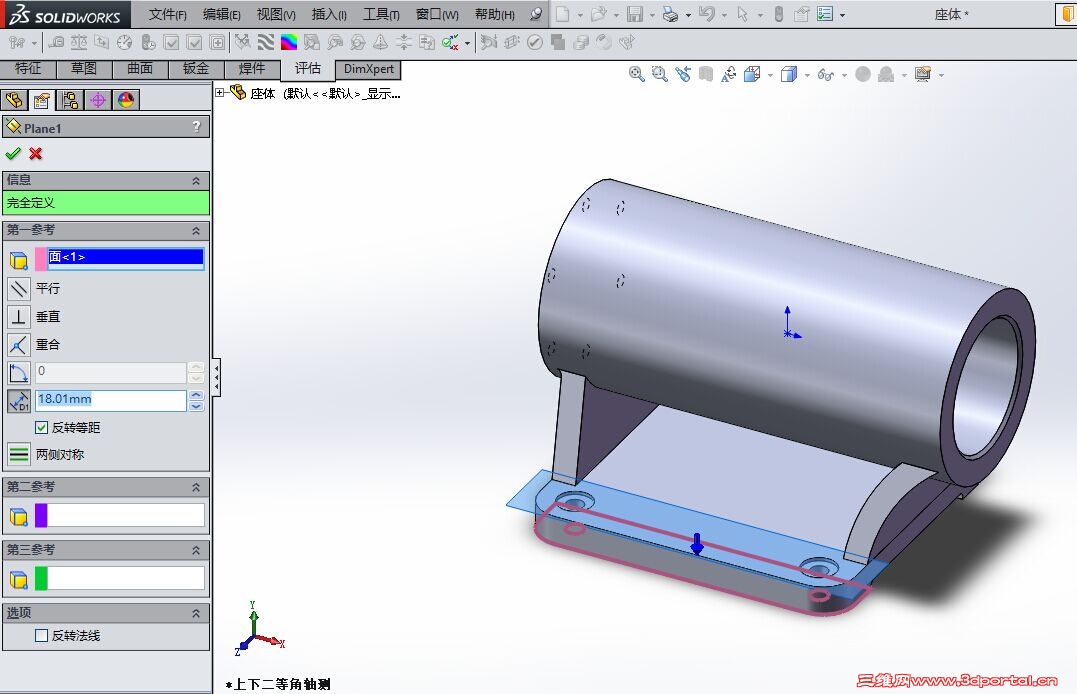

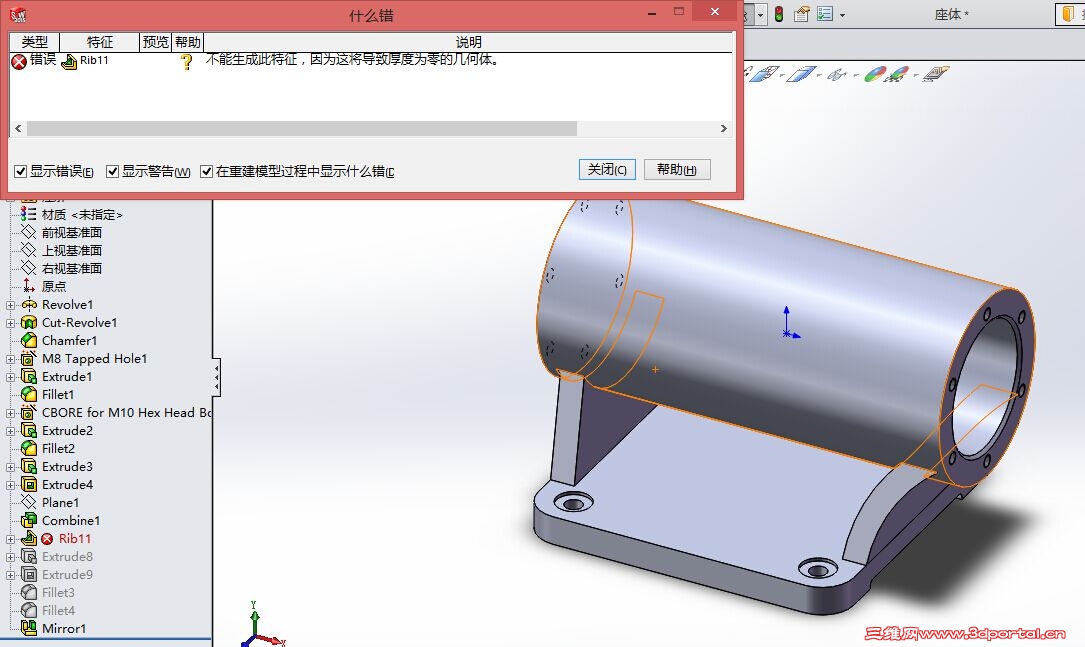

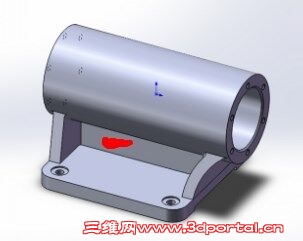

这里基准面距离下方距离57.5，上面圆柱的最下端距离底面也是57.5，这里无法生存筋特征，我想这从下面往上生成，发现也是同样的结果，一定要比下面基座的厚度厚一点,迷糊了，这里的筋特征该如何生成。(图片10我拉伸出来的，工程图剖切线没法处理）,附件版本是2015

板上沙丁鱼 · 发表于 2015-4-6 20:51:38

就是想和下面贴合在一起，从上往下时候，筋特征基准面得小一点57.4999（咋不能57.5），从下往上时候，筋特征基准面得大一点18.0001（咋不能18）

郑州老任 · 发表于 2015-4-6 22:09:23

在SW里面，筋是不能用来连接两个不相交特征的表面，就是说筋的草图平面不能与要生成筋的特征的表面重合。其实你的要求画个草图拉伸就行了。

我爱用acad · 发表于 2015-4-7 15:50:48

郑州老任发表于 2015-4-6 22:09 static/image/common/back.gif
* x, X. r. m2 n: K; J& h% k在SW里面，筋是不能用来连接两个不相交特征的表面，就是说筋的草图平面不能与要生成筋的特征的表面重合。其 ...

楼主有顾虑，此处用拉伸做出来的特征，工程图剖切线没法处理。

hero522 · 发表于 2015-4-7 16:11:13

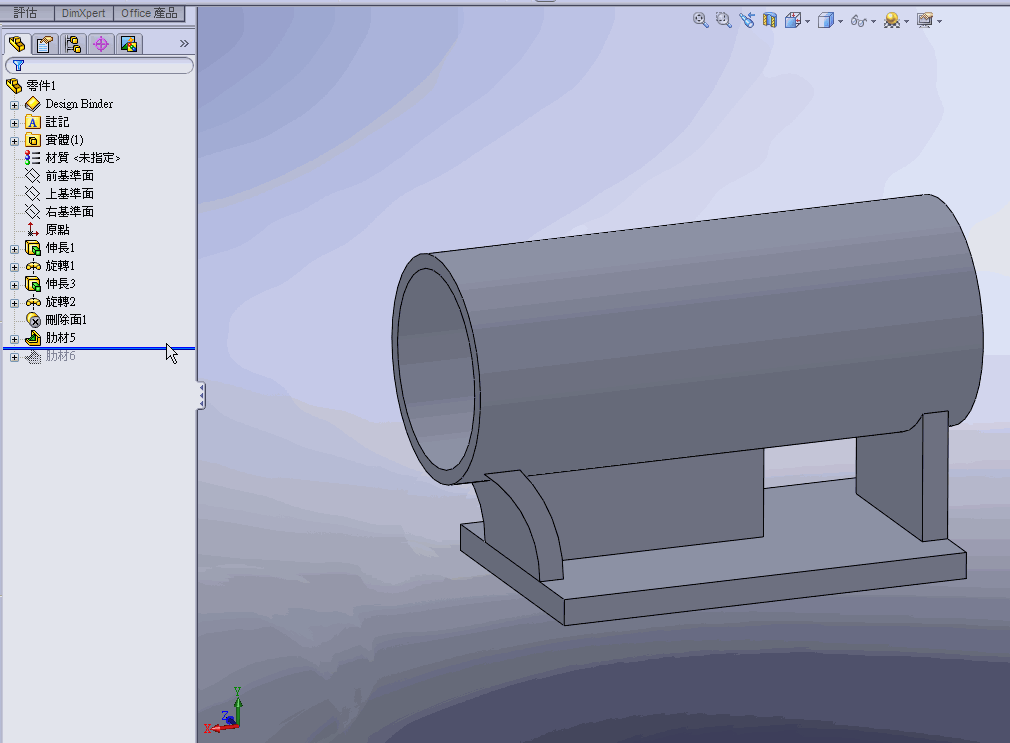

分成兩次完成

阿帕奇 · 发表于 2015-4-7 16:30:03

我爱用acad 发表于 2015-4-7 15:50 static/image/common/back.gif$ D9 y: b. }, Z8 _& j/ L G: L
楼主有顾虑，此处用拉伸做出来的特征，工程图剖切线没法处理。

编辑剖面，删除它即可

板上沙丁鱼 · 发表于 2015-4-7 17:45:25

郑州老任发表于 2015-4-6 22:09 static/image/common/back.gif
! P7 u. @% j+ K, B! F在SW里面，筋是不能用来连接两个不相交特征的表面，就是说筋的草图平面不能与要生成筋的特征的表面重合。其 ...

谢谢，知道原因了

板上沙丁鱼 · 发表于 2015-4-7 18:03:24

阿帕奇发表于 2015-4-7 16:30 static/image/common/back.gif4 x" g& ]4 f" u, G7 m' J' i8 l
编辑剖面，删除它即可

不太清楚编辑剖面在哪里，如果是视图属性里剖面范围，只能够除去筋特征，而无法选择这个拉伸的特征。

板上沙丁鱼 · 发表于 2015-4-7 18:27:52

hero522 发表于 2015-4-7 16:11 static/image/common/back.gif% R5 s! J" T% J+ s0 i6 u& H: h
分成兩次完成

谢谢，这里肋材5我清楚是下面的一条线得到的筋，可是肋材6我就不懂了，不是生成肋材5的那条线，上面的那条线是生成肋材6的么，试了下无法完成，能否说明下或者放个文件。

我爱用acad · 发表于 2015-4-7 19:50:49

本帖最后由我爱用acad 于 2015-4-8 03:05 编辑

板上沙丁鱼发表于 2015-4-7 18:27 http://www.3dportal.cn/discuz/static/image/common/back.gif
3 F, c' ^6 M9 a& Y谢谢，这里肋材5我清楚是下面的一条线得到的筋，可是肋材6我就不懂了，不是生成肋材5的那条线，上面的那条 ...

二者都是同一草图5生成，生成方向相反。

板上沙丁鱼 · 发表于 2015-4-7 20:14:48

板上沙丁鱼发表于 2015-4-7 18:27 static/image/common/back.gif- V; P8 r' M9 T: J2 P" V# b
谢谢，这里肋材5我清楚是下面的一条线得到的筋，可是肋材6我就不懂了，不是生成肋材5的那条线，上面的那条 ...

不是的呢，是同一草图5呢

hero522 · 发表于 2015-4-8 01:02:52

板上沙丁鱼发表于 2015-4-7 18:27 static/image/common/back.gif
/ r+ k5 B2 V) G) e: U% g谢谢，这里肋材5我清楚是下面的一条线得到的筋，可是肋材6我就不懂了，不是生成肋材5的那条线，上面的那条 ...

肋材5與肋材6是共用草圖，只是肋材生成方向不同

上面那條線(虛線)無任何作用

板上沙丁鱼 · 发表于 2015-4-8 14:36:39

hero522 发表于 2015-4-8 01:02 static/image/common/back.gif9 i8 z& R( T. q; `) Q/ W7 u1 Y% D
肋材5與肋材6是共用草圖，只是肋材生成方向不同6 U$ V; G" ^; a6 q+ n+ a* q/ P2 D
+ [2 k) `' _ |4 v& P+ P# c
上面那條線(虛線)無任何作用

如果只是中间的那一条线，肋材5没有问题，如果肋材6也是这条线，那么就会出现和最开始相同的问题呢（如同3楼说的筋的草图平面不能与要生产筋特征平面重合）实际我操作时候也是出现无合适边界，方便把文件放上来看看么，谢谢。

hero522 · 发表于 2015-4-8 16:06:17

板上沙丁鱼发表于 2015-4-8 14:36 static/image/common/back.gif. _# |3 Q/ o; q4 u( [% p6 e# l$ i
如果只是中间的那一条线，肋材5没有问题，如果肋材6也是这条线，那么就会出现和最开始相同的问题呢（如同 ...

零件1.zip (111.44 KB, 下载次数: 6)

hero522 · 发表于 2015-4-8 16:13:19

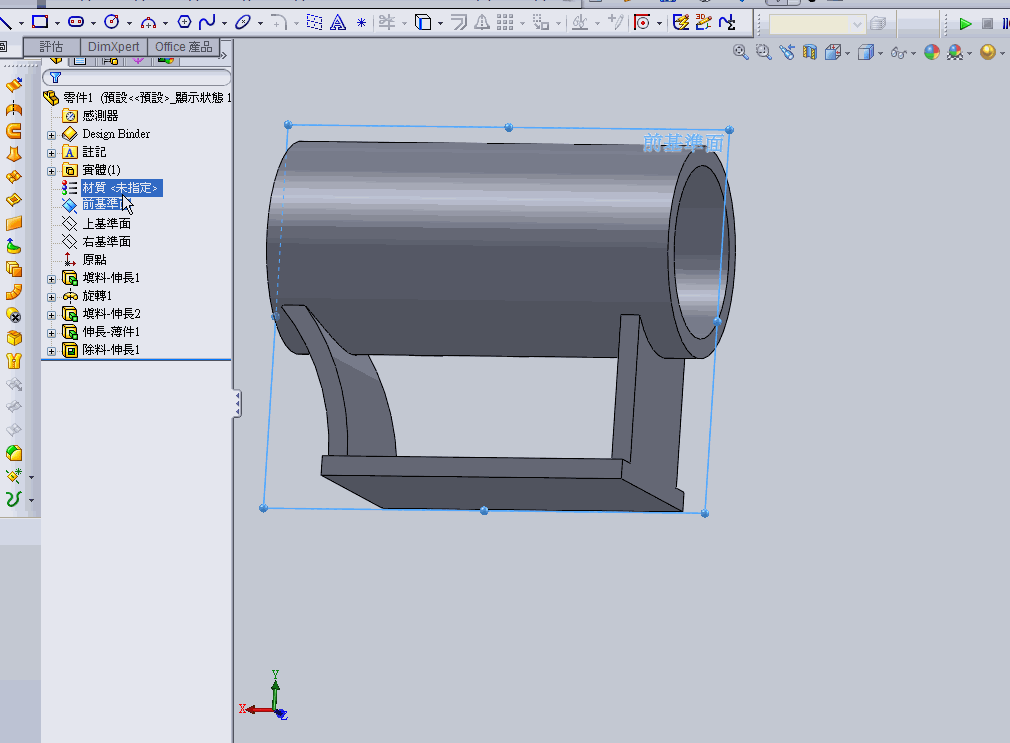

另一個方向的做法

板上沙丁鱼 · 发表于 2015-4-8 20:46:53

hero522 发表于 2015-4-8 16:06 static/image/common/back.gif3 ]0 _3 H0 j5 I4 K
sw2010

谢谢，问题解决了，确实就是之前说过的，我第二次没注意肋材宽度没和第一次一致导致不成功。

阿帕奇 · 发表于 2015-4-8 21:58:41

板上沙丁鱼发表于 2015-4-7 18:03 static/image/common/back.gif
' m' Y/ R, }" C" ` ?, B不太清楚编辑剖面在哪里，如果是视图属性里剖面范围，只能够除去筋特征，而无法选择这个拉伸的特征。

选择要编辑的剖面，右键
