钣金后出现相交

思念ni

solidworks钣金此零件在折弯后自相交错是什么意思

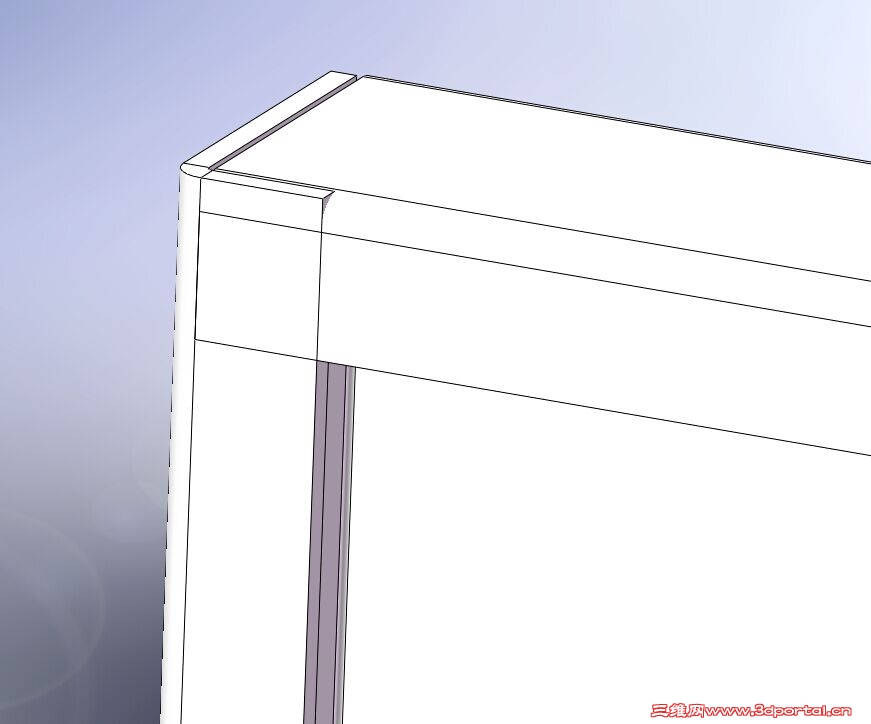

% F# @( f6 R( C; a如图中一样，为什么不是光滑的，看不见相交线呢，而且怎么做成脚上像是两个三角对接的那样啊。
) d: F& i  C9 d4 P( Z/ U

fireonwood

看图吧，说起来很麻烦。有两种处理办法
第一种：
第二种：
( y# O% f: |3 ^8 G0 {2 ]
7 n# @- x5 D2 }7 m7 X
附原档
4 f) M' Y, ]* i- C 零件1.rar (153.1 KB, 下载次数: 7)

2015-3-5 21:46 上传

点击文件名下载附件

思念ni

谢谢，我了解了。
第一种是把要边线法兰的边线那边先切个缺口，使要边线法兰的边线变短了就不会相交啦。但是我为甚么没有在你给的原文件设计树那边没有看到拉伸切除呢

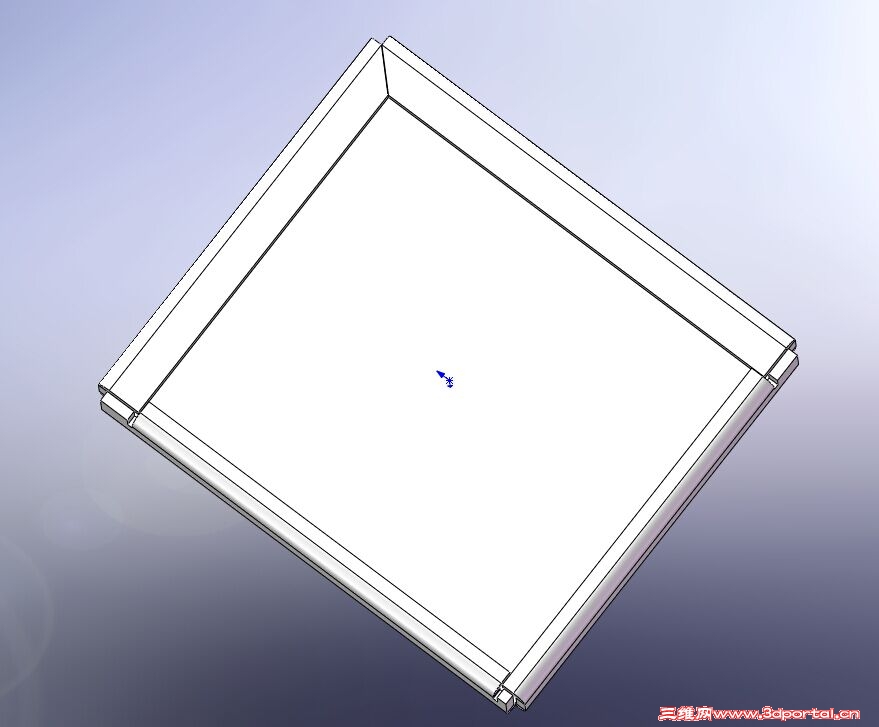

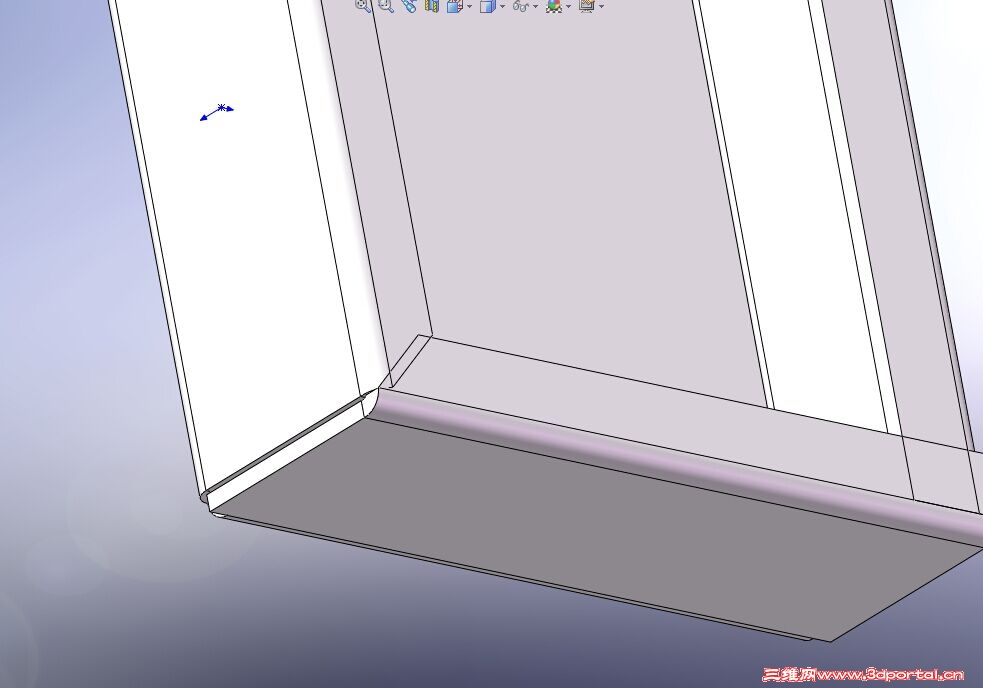

第二种那个三角那边，是两个边线法兰一起做，但是虽然可以是三角的，但是还是参了一点呀

思念ni

fireonwood 发表于 2015-3-5 21:46 static/image/common/back.gif
; |9 W- X$ C1 x5 \看图吧，说起来很麻烦。有两种处理办法
$ O  |4 z1 b% p! R' Y3 r第一种：
5 M% x$ w" \! a# P, @第二种：

3 q3 d( `5 I/ x0 j% V& }" p麻烦再帮忙看下吧，谢谢啦

fireonwood

思念ni 发表于 2015-3-5 22:23 static/image/common/back.gif
- E7 \& K8 Q3 m! j. y5 Z* k$ T( X谢谢，我了解了。
第一种是把要边线法兰的边线那边先切个缺口，使要边线法兰的边线变短了就不会相交啦。但 ...

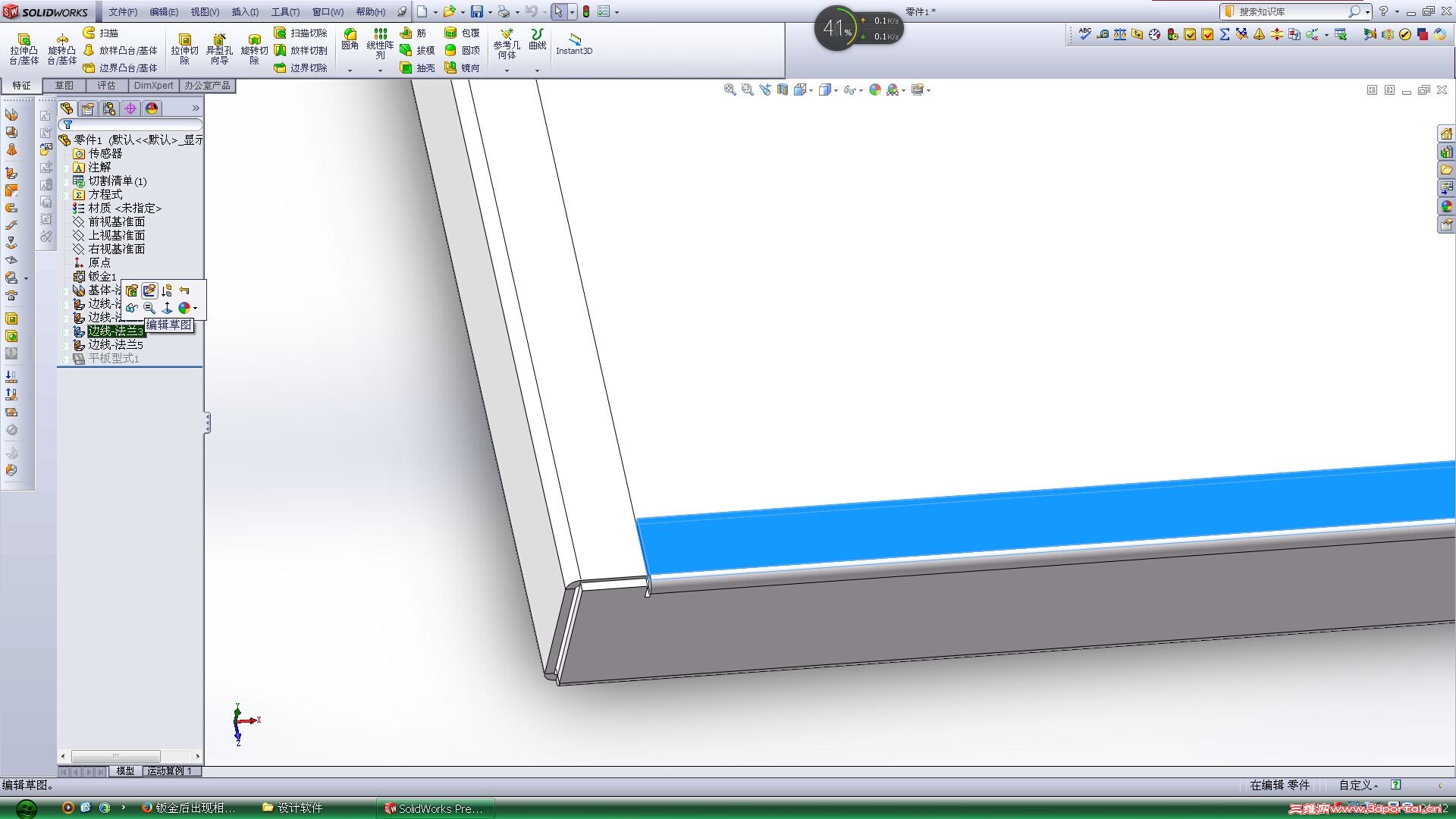

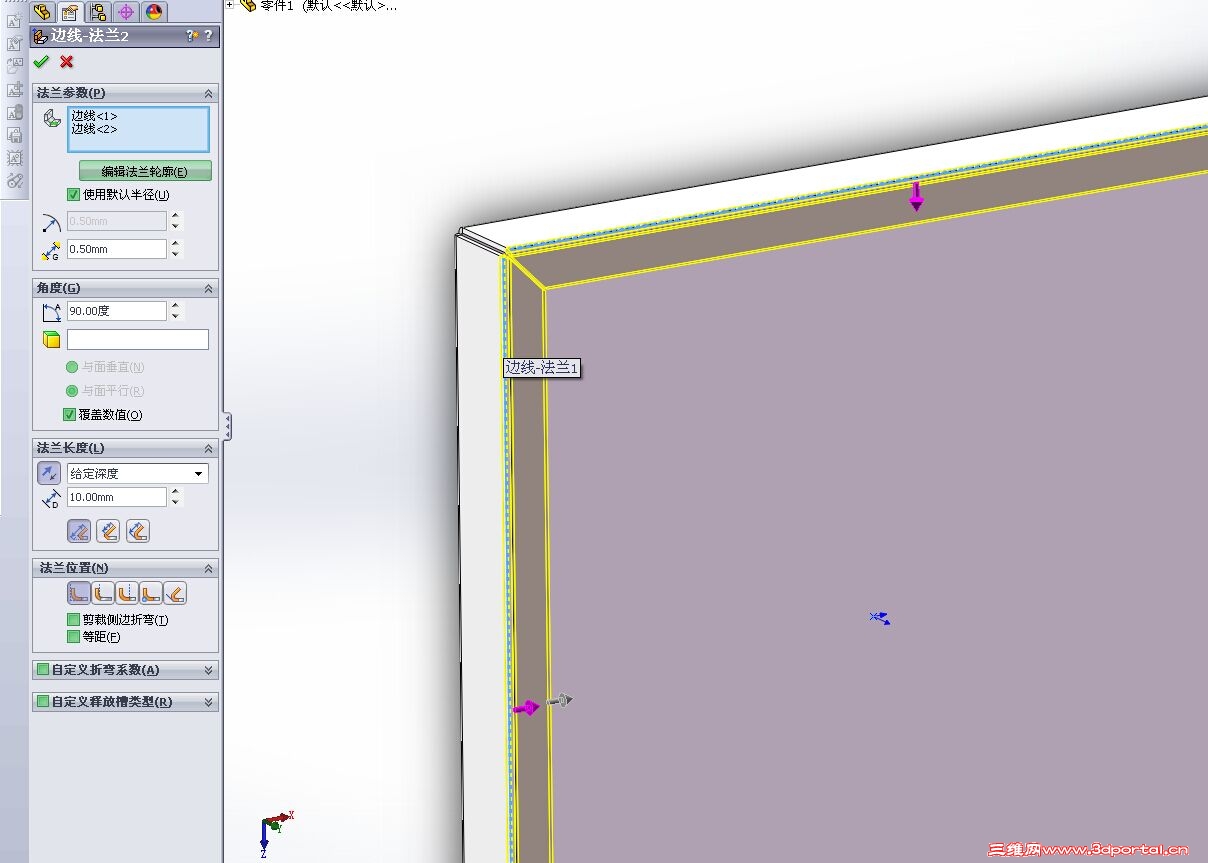

不是切个缺口。在做折弯时，选中边线出现预览时，可以拖动边界，就是两边那跟黑色线；或者你直接先点勾完成，然后在该折弯特征点右键，选择编辑草图，也可以拖动边界线。

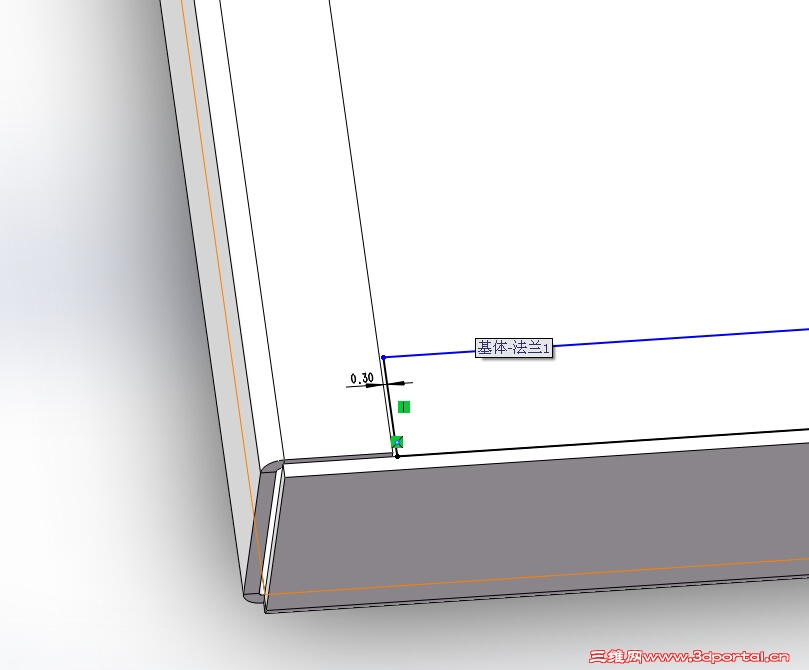

至于两边一起做折弯导致的一条缝，缝间距可以在折弯半径下面那个输入框设定

思念ni

fireonwood 发表于 2015-3-5 22:35 static/image/common/back.gif
不是切个缺口。在做折弯时，选中边线出现预览时，可以拖动边界，就是两边那跟黑色线；或者你直接先点勾完 ...

0 J1 t# q; P  C$ u* K& `这下全部理解，非常感谢！

zhict8866

遇到过，改草图就行，直接处理有时弄不彻底

jirong.peng

钣金件接口部分必须有留有缝隙，有相交的地方需要做切除或更改草图，设计意图很重要！做了好久钣金，发现用实体建模，转换钣金比较快捷省事！修改也快！！！个人体会！！！！
