圆柱面上铣槽

fisherliu · 发表于 2015-1-30 15:21:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 fisherliu 于 2015-1-30 15:25 编辑

我要在直径50的圆柱面上用端铣刀铣槽，如下图，不知道怎么画，请大虾指教。
不知道怎么上传图片啊!

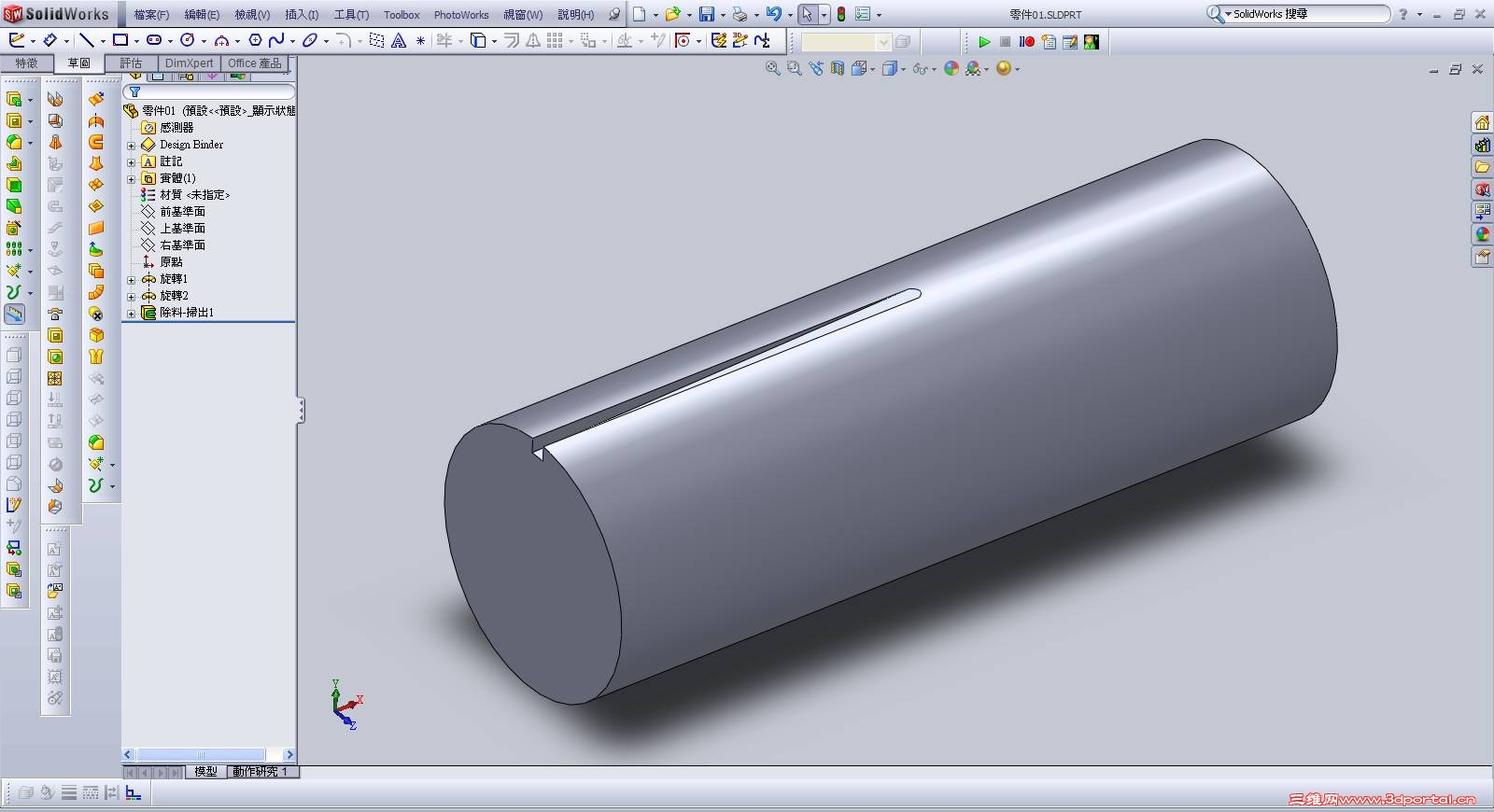

就是用直径3的端铣刀在圆柱面上铣槽，从圆柱面的端面开始，刚开始是3mm深，然后开始减少，走80mm后深度为0

tangcarlos3d · 发表于 2015-1-30 15:40:33

本帖最后由 tangcarlos3d 于 2015-1-30 16:04 编辑

楼主的圆柱面端面是指轴向端面吗？如果是则
画图 1. 可以在圆柱轴平面内作三角形（高3mm，长80mm，斜线连接两个端点）、再做对称切除3mm深。
2. 可以用扫描切除。注意轨迹线是斜的。
如果楼主的铣刀轴垂直圆柱轴，实际加工时槽底面是曲面，不是平面。只有铣刀轴垂直于轨迹线，实际加工时槽底面才是平面（即要将圆柱进刀端抬高3mm）。仅供参考。

gt.adan · 发表于 2015-1-30 15:51:27

本帖最后由 gt.adan 于 2015-1-30 16:59 编辑

實體掃除…

fisherliu · 发表于 2015-1-30 16:14:01

是的，扫描。我的圆柱长度是150.只切80长的槽。开始都没问题，只是收尾感觉不对。80长的切槽的意思是铣刀延轴向走80mm

gt.adan · 发表于 2015-1-30 16:39:25

本帖最后由 gt.adan 于 2015-1-30 16:58 编辑

原來是方向錯了…><

hero522 · 发表于 2015-1-30 16:45:59

零件01.zip (75.5 KB, 下载次数: 4)

fisherliu · 发表于 2015-1-30 16:54:38

6楼，你能把原文件给我吗，谢谢

fisherliu · 发表于 2015-1-30 17:04:19

知道了，用实体扫描。谢谢大家的帮助！

kinglaw · 发表于 2015-1-30 18:25:22

我会选择切除，画个三角形，

我爱用acad · 发表于 2015-1-31 07:53:16

附件上传方法
http://www.3dportal.cn/discuz/fo ... amp;fromuid=1829035

我爱用acad · 发表于 2015-1-31 07:57:19

用三角形拉伸切除比较简单。

daji · 发表于 2015-2-1 06:49:06

请示意这个结构的用处是什么呢是为了配合方便？一般键定位等不用这样的结构花键一般为盘刀加工。
