solidworks工程图保存为dwg用autocad打开，其中曲线呈现多点式

周小博士 · 发表于 2015-1-22 23:05:39

您需要登录才可以下载或查看，没有帐号？注册

x

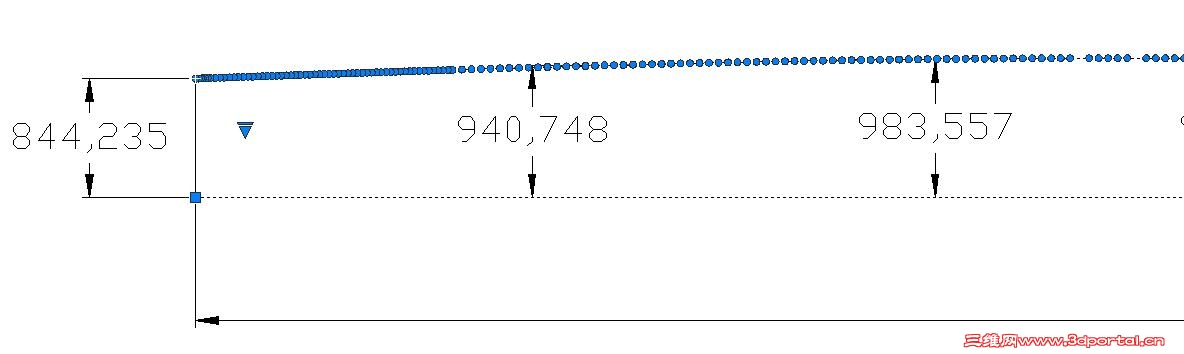

用solidworks钣金建模，然后展开平板，最后导成工程图，存为dwg文件，然后用autocad编辑，发现里面直线正常，但是曲线呈现很多节点，以前没在意，虽说不影响尺寸数据的提取，但还是希望知道原因，劳烦知道的指点一下

我爱用acad · 发表于 2015-1-22 23:25:21

曲线是模型曲面的投影线，是一条样条曲线，所以节点很多。

cloudpeng · 发表于 2015-1-24 08:42:35

你选中后，该样条曲线的节点都显示出来了，取消选择后，就只显示单线了。

周小博士 · 发表于 2015-1-24 16:23:14

cloudpeng 发表于 2015-1-24 08:42 static/image/common/back.gif; P* Z5 x0 B4 J
你选中后，该样条曲线的节点都显示出来了，取消选择后，就只显示单线了。

是的，现在发现一个更好导出钣金dwg加工图的方法，直接在建模设计树里面右击平板选项里的导出dwg，这样出来的cad曲线和直线一样了，三个节点

che-zp · 发表于 2015-1-25 09:59:22

周小博士发表于 2015-1-24 16:23 static/image/common/back.gif' X. g3 e( m* {3 t
是的，现在发现一个更好导出钣金dwg加工图的方法，直接在建模设计树里面右击平板选项里的导出dwg，这样出 ...

好办法！谢谢分享
