SW零件建模的剖面视图问题

Gddqsdc

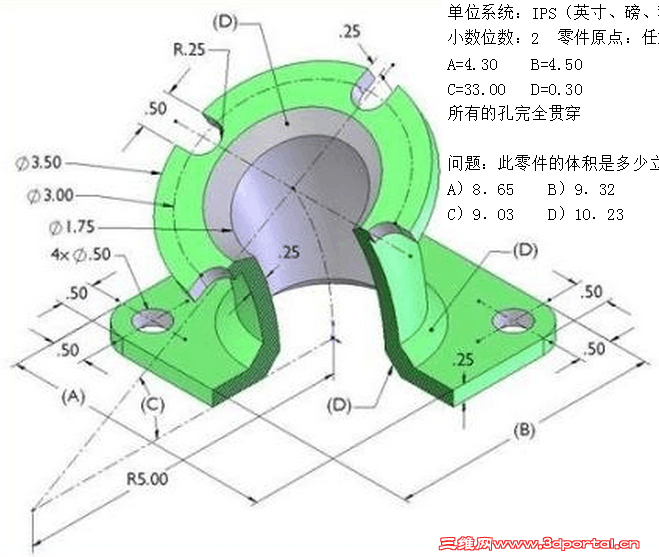

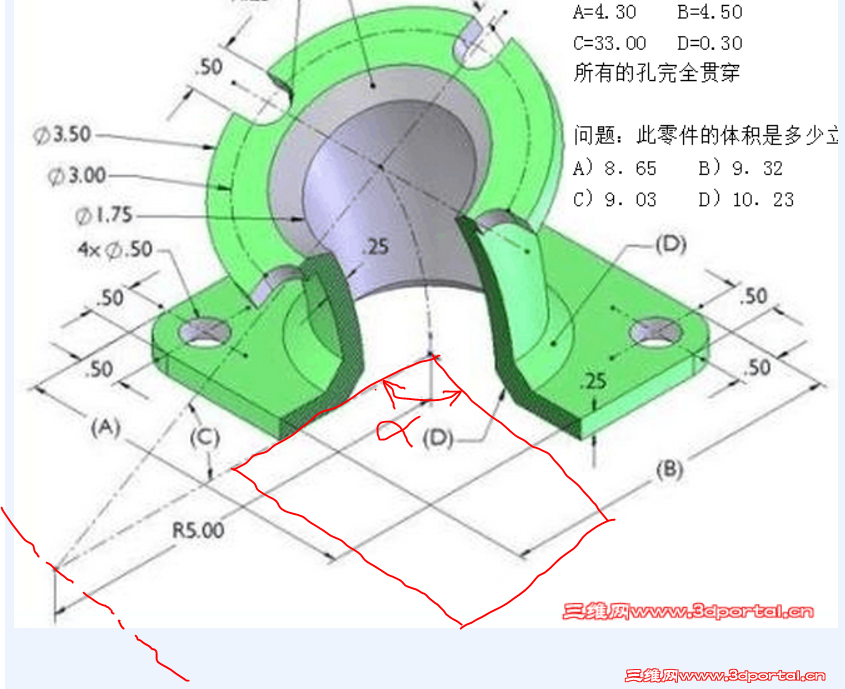

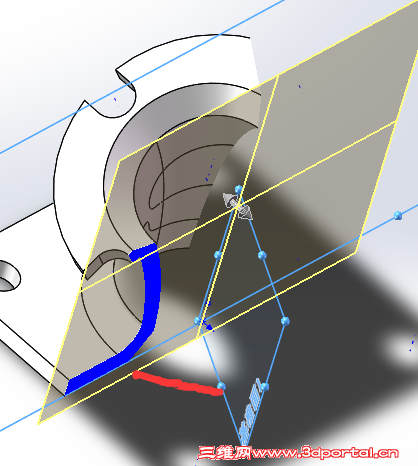

$ Z" a1 s# K; e0 L' ]( w  J' n% a在零件建模中怎么剖出自己想要的效果，如下图，我只想剖一个小的角度（画红线部分）见图二，可是设置的两个剖面不是只剖掉夹角部分，而是把剖面延伸的整个部分切除了，剖视图窗口中没找到解决方案特来寻找答案，谢谢！
4 j; S. g% m5 W7 s' K* k+ |6 h

我爱用acad

以方形法兰加工面为基准面，作出你需要的角度的草图，以5为R旋转切除。
; C# ^6 E# T, r" l& I
; j% q( ~/ }- o- W/ q

Gddqsdc

我爱用acad 发表于 2015-1-21 21:52 static/image/common/back.gif
以方形法兰加工面为基准面，作出你需要的角度的草图，以5为R旋转切除。

  [4 O2 `/ O* r+ x& z4 ~" O% b4 H谢谢！以切除的方式确实能达到效果，到时压缩切除特征就行了，就是说剖视图是不能达到这种效果的咯

Gddqsdc

寂静天花板 发表于 2015-1-22 08:16 static/image/common/back.gif
5 f; Z# W- x' u$ ~4 i& n这根本就不是标准的剖面方法，完全是瞎玩，你指望软件能办到这种非正规的剖面视图吗，难道你不知道剖面视图 ...

我只是想要这种效果，况且旋转剖视图在工程图是能实现的啊

我爱用acad

Gddqsdc 发表于 2015-1-22 08:43 static/image/common/back.gif
6 j# D0 O  u9 m, T! ?谢谢！以切除的方式确实能达到效果，到时压缩切除特征就行了，就是说剖视图是不能达到这种效果的咯

在模型中使用剖视方法确实达不到你想要的效果。
