求助各位大神！！！

wangl208 · 发表于 2015-1-7 08:47:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

求助各位大神教我画这个SW实体图，十分感谢！

阿帕奇 · 发表于 2015-1-7 08:49:20

貌似真的不全吧

wangl208 · 发表于 2015-1-7 09:06:21

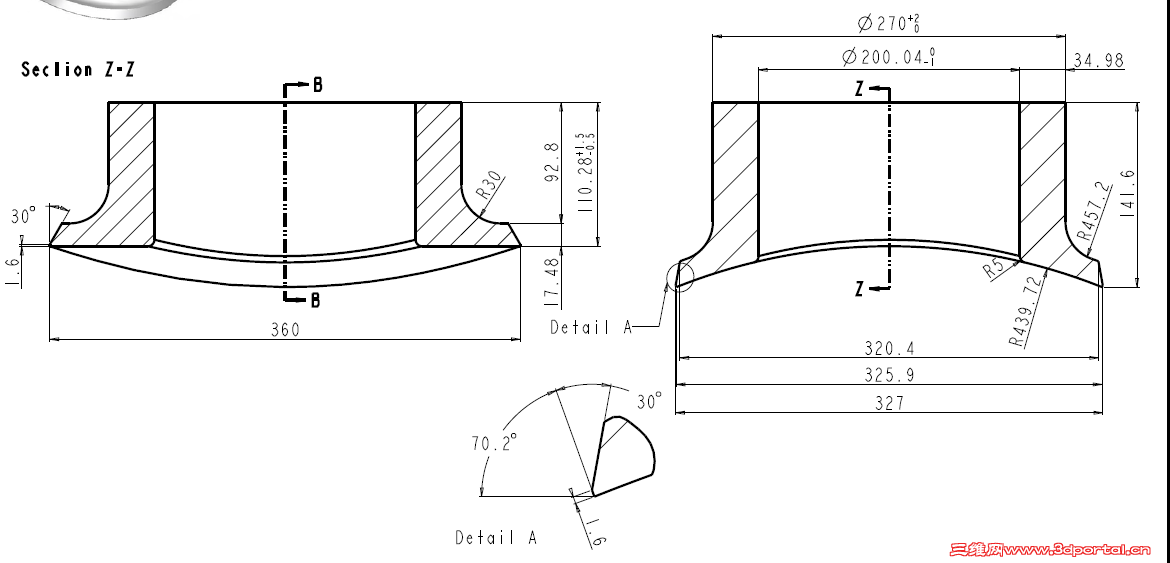

这是一个类似于礼帽形状的管道法兰图纸，国外公司发过来的图，我是截图下来的，应该不缺尺寸，还请各位大神帮忙画画。

wangl208 · 发表于 2015-1-7 09:13:50

主视图为法兰边沿高点剖视图，右视图为低点剖视图。我试图用放样做这图，但做出来后感觉上面圆柱部分不圆。当然也有可能是我没做好。

keilei001 · 发表于 2015-1-7 17:40:56

本帖最后由 keilei001 于 2015-1-7 17:43 编辑

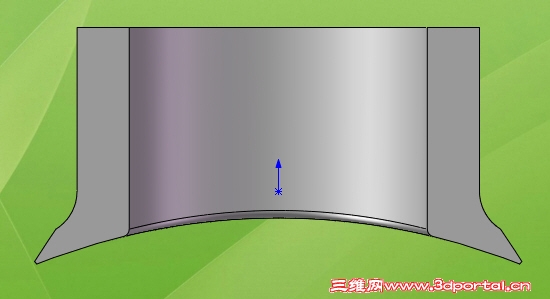

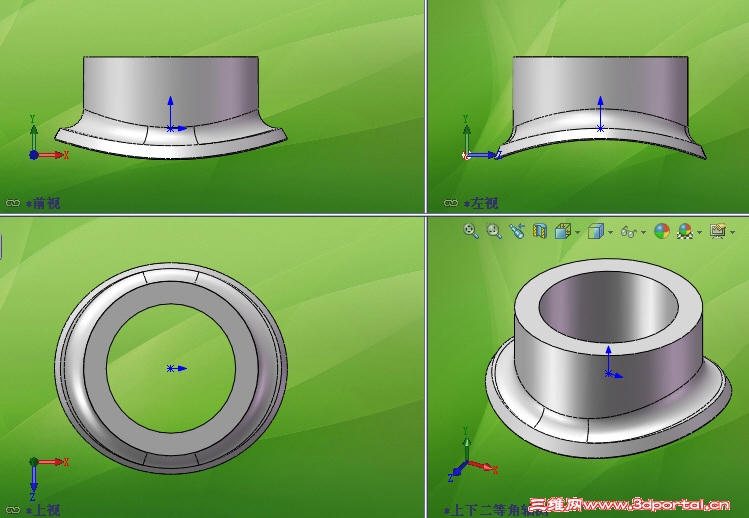

那个30度的倒角有些难搞，看看是不是这样子。

阿帕奇 · 发表于 2015-1-8 09:09:28

keilei001 发表于 2015-1-7 17:40 static/image/common/back.gif& Y& ?1 r% J+ t1 D2 f+ l) d$ ~7 P+ C
那个30度的倒角有些难搞，看看是不是这样子。

两个圆角你可知各占了多少？

keilei001 · 发表于 2015-1-8 11:06:10

本帖最后由 keilei001 于 2015-1-8 11:08 编辑

阿帕奇发表于 2015-1-8 09:09 http://www.3dportal.cn/discuz/static/image/common/back.gif, p" P6 q4 L% n
两个圆角你可知各占了多少？

不知版大这话该如何理解，请指点。
还有那个R457.2也不知是怎么回事。

阿帕奇 · 发表于 2015-1-8 13:23:26

keilei001 发表于 2015-1-8 11:06 static/image/common/back.gif
/ }0 ^7 y) K9 r+ _不知版大这话该如何理解，请指点。# l" g2 `, t! ]9 i! ?* c
还有那个R457.2也不知是怎么回事。

就是你说的这个问题

wangl208 · 发表于 2015-1-8 15:58:07

十分感谢各位大神的帮助！个人感觉keilei001的已经达到了我的要求。还望能把源文件发上来。

keilei001 · 发表于 2015-1-8 16:49:37

本帖最后由 keilei001 于 2015-1-8 17:04 编辑

wangl208 发表于 2015-1-8 15:58 http://www.3dportal.cn/discuz/static/image/common/back.gif
2 L- s( `+ e' Q! k( i/ k& P2 o# ^十分感谢各位大神的帮助！个人感觉keilei001的已经达到了我的要求。还望能把源文件发上来。

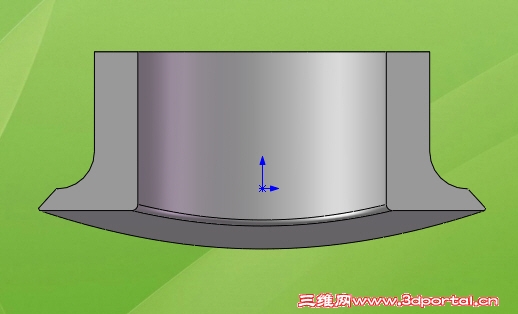

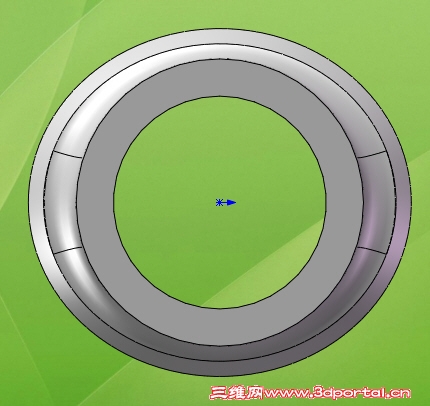

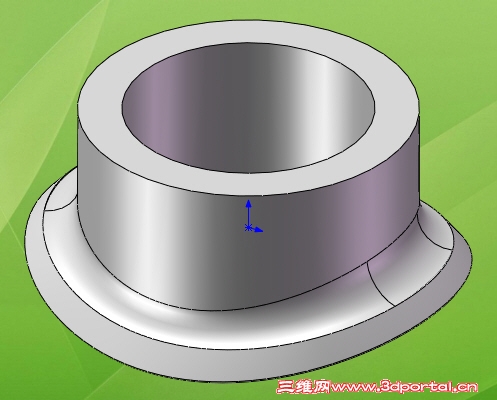

5楼那图角度算错了，修正了一下，应该是这样子，可能这法兰是焊在管子上的，那R457.2应该是管子的外半径，。
文件传上来，是2012版的，仅供参考。

2012

法兰.rar (322.75 KB, 下载次数: 18)

caption_cn · 发表于 2015-1-8 17:28:39

楼上的左视图显然与原图有差异
那个R457.2 我也没搞懂
不过显然是缺少视图的


ranhlong · 发表于 2015-1-8 17:35:59

我做过这个，这是锅炉上的管街头

keilei001 · 发表于 2015-1-8 17:52:28

ranhlong 发表于 2015-1-8 17:35 static/image/common/back.gif' H. Q) C+ A5 n+ d2 m* X2 Z; @. W( v
我做过这个，这是锅炉上的管街头

我猜那个30度的倒角应该是焊接用的坡口。

keilei001 · 发表于 2015-1-8 17:58:37

caption_cn 发表于 2015-1-8 17:28 static/image/common/back.gif, e: ?: g! \# a/ Z% g
楼上的左视图显然与原图有差异
: F7 D1 U# {! S% g/ E' {, b( T- E) c那个R457.2 我也没搞懂
8 a: y; o; K+ N4 m6 Z/ k" u不过显然是缺少视图的

还是老大画得标准啊，请老大指教一下画法。

wangl208 · 发表于 2015-1-8 19:46:06

多谢大家的无私奉献！keilei001做的图相比右视图的确还稍稍有点问题。

keilei001 · 发表于 2015-1-8 21:31:08

wangl208 发表于 2015-1-8 19:46 static/image/common/back.gif; ~& A- W& v6 s6 E9 s
多谢大家的无私奉献！keilei001做的图相比右视图的确还稍稍有点问题。

底下那1.6的不规则倒角让人伤脑筋。

caption_cn · 发表于 2015-1-9 08:47:42

本帖最后由 caption_cn 于 2015-1-9 08:53 编辑

这两天忙可能没时间参与讨论了

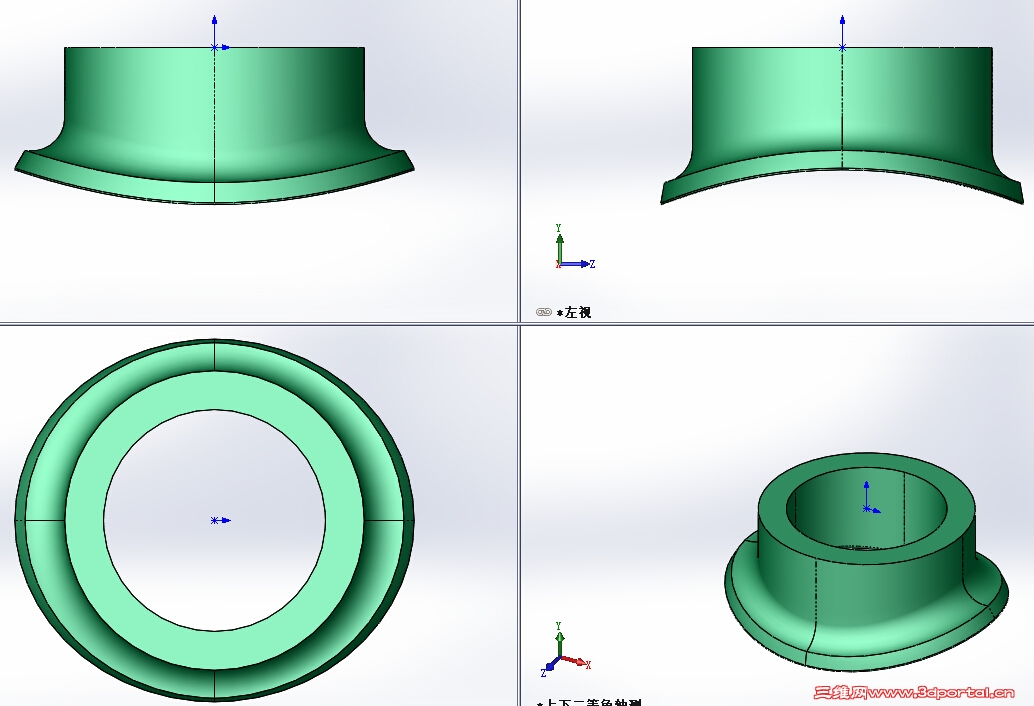

这个模型有些小数没有按图出那么细，从细节上讲还至少缺一条引导线。
画法比较麻烦，凑合看吧。
SW2015 SP1
