sw2014SP3 使用求助，剖视中捕捉边线问题

eddieewang · 发表于 2014-12-18 17:10:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

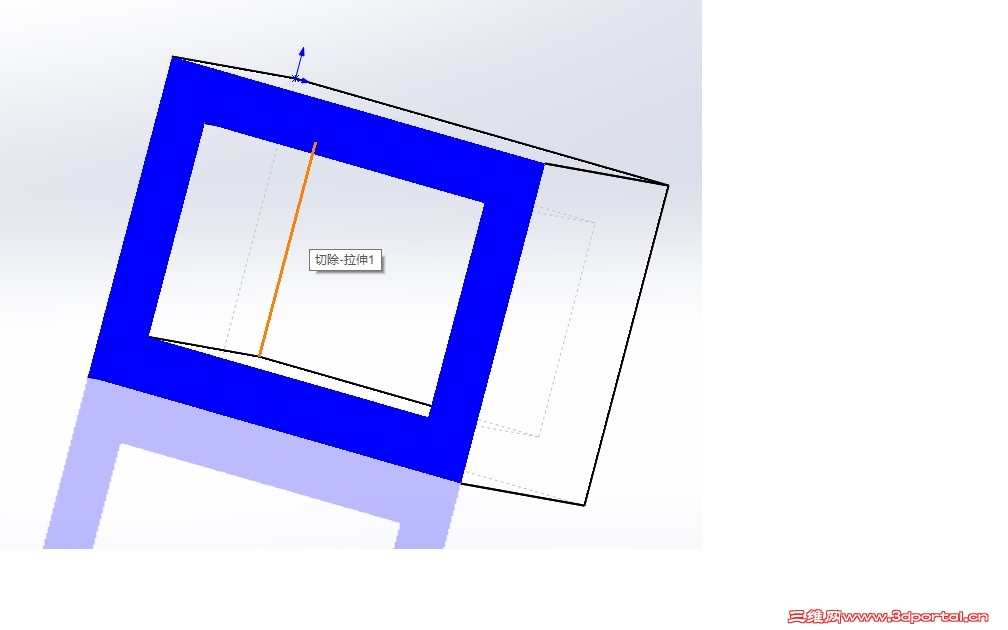

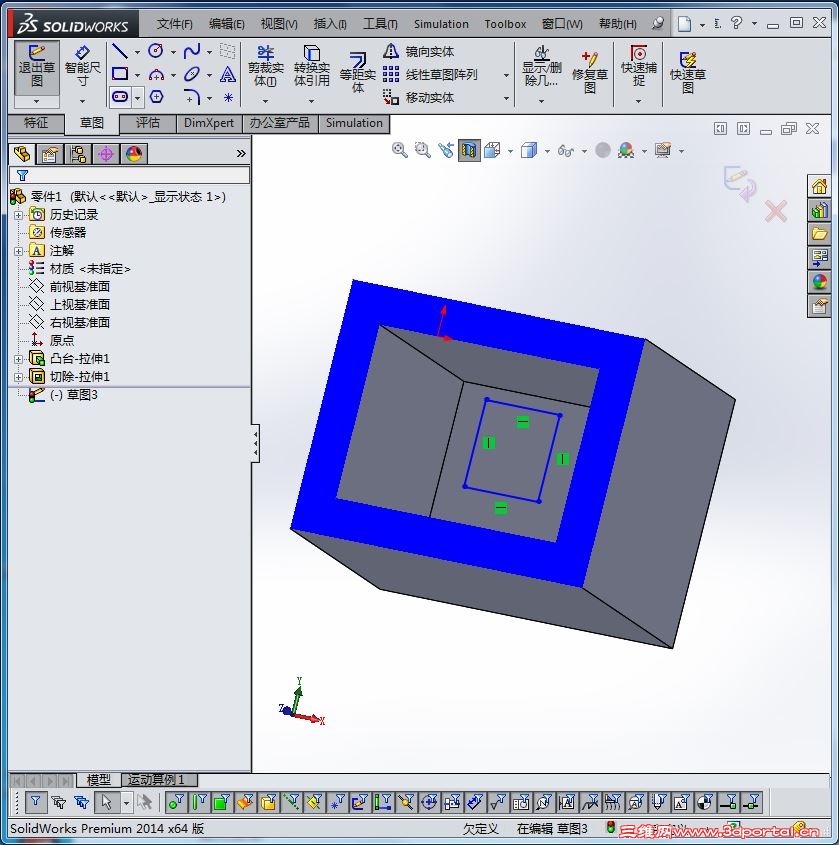

机器win7 x64 12G内存，X580显卡，i5CPU。最近用sw2014SP3画图，类似图片中的封闭实体内，用剖视工具切开后，在内部面上画草图，始终无法捕捉到边线或者交点了。只能捕捉到面。

尝试过所有选项设为出厂状态，调整过过滤器，选择所有过滤器，都不管用。但是实体外部边线可以捕捉没问题。以前约三四天前就没有这个问题。求解

zzy780111 · 发表于 2014-12-18 17:58:50

,,,,,,

syc102 · 发表于 2014-12-18 20:46:35

你把剖视关掉！
试试将零件透明后
再选择！

eddieewang · 发表于 2014-12-18 21:37:53

零件透明可以选的，但是这样线条多的时候，很难选择

eddieewang · 发表于 2014-12-27 15:10:29

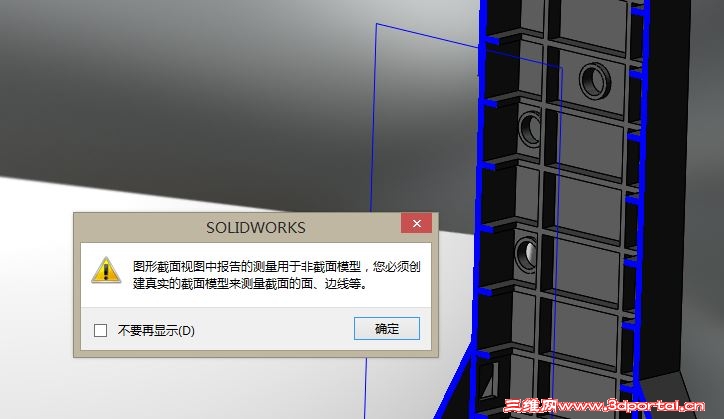

最近更新电脑，换成了win8.1+SW2015SP1.1，刚开始半个月内，剖视模型中，内部边线都是可以捕捉的，可以标注尺寸。但是最近不行了。在剖视模型状态下，点测量按钮，还多弹出来一个对话框，有哪位大侠知道什么原因吗？自己也没有更改过默认设置等等。

eddieewang · 发表于 2014-12-27 15:18:33

将模型改为透视模式，在剖视情况下，是可以捕捉到内部边线的。我讲的内部边线，不是指剖开时蓝色面上形成的线，而是模型内已经存在的一些面的交线，边角等。

摩羯处男 · 发表于 2014-12-31 10:32:18

我也用2014版还真没遇到这个问题
