大神们救命啊钣金件怎么展开

常大爷 · 发表于 2014-12-3 14:39:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

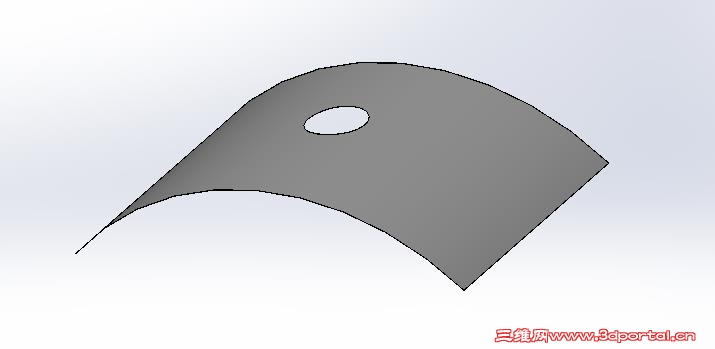

设计了一个滚筒除杂机顶是圆弧的一个厚要在正上开投影Ø219的孔来焊装风管但是不知道这个孔展开是什么样的用钣金展开发现展开不了那个固定面选择不了急的一脑门子大汗啊求大神伸出援手！谢谢

qiyuezhuifeng · 发表于 2014-12-3 15:43:45

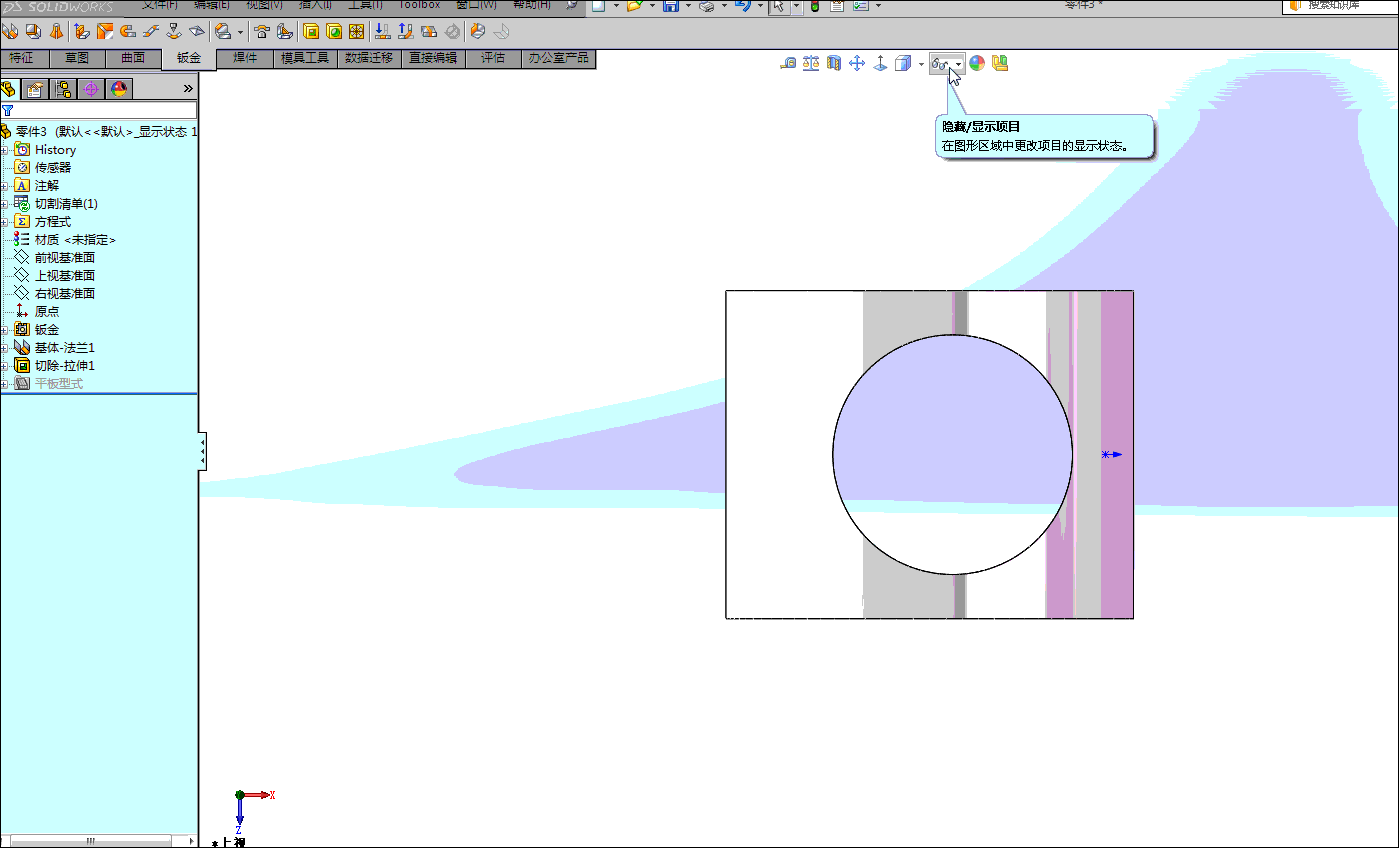

右击平板型式，解除压缩即可

tangcarlos3d · 发表于 2014-12-3 15:47:39

固定面选相切的基准面！
如果简单计算圆孔展开就用椭圆代替。展开椭圆的长轴为圆的直径除以从端面看圆孔的最高点与最右侧点连线与水平线夹角的余弦即可。如果还要更精确，则用圆孔在圆柱端面看上去的弧长的长度就是。

常大爷 · 发表于 2014-12-3 16:08:17

qiyuezhuifeng 发表于 2014-12-3 15:43 static/image/common/back.gif
* L5 Y& x# k9 Z右击平板型式，解除压缩即可

解除了工具里的展开选项没有了

常大爷 · 发表于 2014-12-3 16:08:56

tangcarlos3d 发表于 2014-12-3 15:47 static/image/common/back.gif
z4 g& h& a5 o3 r# [2 ]) z y固定面选相切的基准面！) U8 O( u# ~& h, C5 L1 {7 _) J. z
如果简单计算圆孔展开就用椭圆代替。展开椭圆的长轴为圆的直径除以从端面看圆孔的 ...

大神我这不知道是怎么回事就是选不上连边线什么的都选不上

ln0108 · 发表于 2014-12-3 16:24:11

一起学习举一反三步骤可以变换的
希望有用

常大爷 · 发表于 2014-12-3 16:35:24

ln0108 发表于 2014-12-3 16:24 static/image/common/back.gif
; T- y; d- E! U$ @) V一起学习举一反三步骤可以变换的3 r$ F- R' [8 r$ Z% B3 ~7 K! N
希望有用

谢谢高手你的步骤我看到了我马上去试试但是我有一个疑问原模型展开后好像不应该是一个正圆形啊应该是一个椭圆什么的吧我试试看谢谢

ln0108 · 发表于 2014-12-3 16:39:48

常大爷发表于 2014-12-3 16:35 static/image/common/back.gif
$ o J1 j4 Y- |: y1 W谢谢高手你的步骤我看到了我马上去试试但是我有一个疑问原模型展开后好像不应该是一个正圆形啊应该 ...

是椭圆的只是小而已

常大爷 · 发表于 2014-12-3 16:45:11

ln0108 发表于 2014-12-3 16:39 static/image/common/back.gif
4 {) g# ]- ]4 }- }8 }是椭圆的只是小而已

哦我按你的步骤好好研究下谢谢

ln0108 · 发表于 2014-12-3 16:46:59

常大爷发表于 2014-12-3 16:45 static/image/common/back.gif! |* ?% N j& p, c+ J% S- n+ C' C
哦我按你的步骤好好研究下谢谢

忘了俺可不是高手看张椭圆的吧

常大爷 · 发表于 2014-12-3 16:57:17

ln0108 发表于 2014-12-3 16:46 static/image/common/back.gif
0 k+ V6 A6 C+ \ i5 n u$ k忘了俺可不是高手看张椭圆的吧

真是太感谢了好人啊

无有间 · 发表于 2014-12-3 17:10:55

有些时候，如果是实体模型，也可以用“插入折弯”命令来转换合展开钣金

常大爷 · 发表于 2014-12-3 17:19:19

无有间发表于 2014-12-3 17:10 static/image/common/back.gif5 r2 E s! g1 n8 J. a" ?
有些时候，如果是实体模型，也可以用“插入折弯”命令来转换合展开钣金

回来好好学习一下钣金这块谢谢

gt.adan · 发表于 2014-12-3 18:06:40

ln0108 发表于 2014-12-3 16:46 static/image/common/back.gif
9 [+ q, o& k+ U/ Z1 f2 h# k忘了俺可不是高手看张椭圆的吧

朋友確定這是「橢圓」？

ryouss · 发表于 2014-12-3 22:45:37

參考

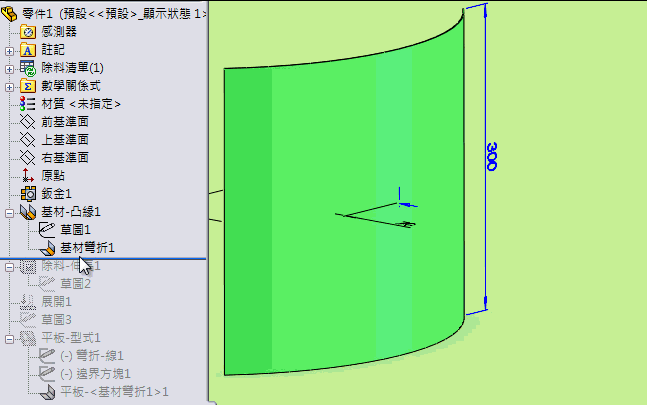

零件1.zip (138.6 KB, 下载次数: 1)

常大爷 · 发表于 2014-12-4 08:28:48

gt.adan 发表于 2014-12-3 18:06 static/image/common/back.gif
7 g6 i. A6 p, w& N朋友確定這是「橢圓」？

大神我知道这应该是个不规则的圆就是想把它的平面尺寸整出来好去掏洞但是才学这个展不出来惭愧惭愧

ln0108 · 发表于 2014-12-4 08:29:32

gt.adan 发表于 2014-12-3 18:06 static/image/common/back.gif) z$ W. w5 D( Z, W7 h% y+ [
朋友確定這是「橢圓」？

谢谢丹大关注不规则的图形泛泛的说法见笑

常大爷 · 发表于 2014-12-4 08:30:06

寂静天花板发表于 2014-12-3 22:01 static/image/common/back.gif# m2 G- U' f# J
楼主先补画法几何的常识，再学习钣金工艺的常识，最后再来研究solidworks的画法，这样才有助于理解问题

谢谢大神我才学没人教是照着书上的画的怎么都整不出来回来我再多看看谢谢大家

常大爷 · 发表于 2014-12-4 08:33:08

ryouss 发表于 2014-12-3 22:45 static/image/common/back.gif8 F2 }: ?, }; G' L
參考

谢谢大神我估计知道我哪整错了我应该是在画钣金零件的时候就画错了那个方向应该不是折弯方向所以展不开谢谢你

常大爷 · 发表于 2014-12-4 08:34:34

ryouss 发表于 2014-12-3 22:45 static/image/common/back.gif a2 J4 j; G: c0 p6 r1 e- `) ]# C
參考

咋说你的附件无法读取下不了

ryouss · 发表于 2014-12-4 08:43:54

本帖最后由 ryouss 于 2014-12-4 08:46 编辑

常大爷发表于 2014-12-4 08:34 static/image/common/back.gif; s3 [2 Y1 I2 a2 r6 r, ~
咋说你的附件无法读取下不了

低於2012版嗎,
那就要告知版本,讓使用該版本的大大幫助了.
試了,是論壇的問題,過些時間再下吧!

常大爷 · 发表于 2014-12-4 11:52:04

ryouss 发表于 2014-12-4 08:43 static/image/common/back.gif8 [4 u8 l/ m$ T. s# |- W
低於2012版嗎,2 {; n0 c" m& J; o. l' D3 a/ c* P) N! b9 t
那就要告知版本,讓使用該版本的大大幫助了.3 B9 v/ Q5 W% i g
試了,是論壇的問題,過些時間再下吧!

我的是solidworks2012破解版
