求助手持设备上手把持的凹槽怎么绘制的啊？

liliang147823 · 发表于 2014-11-21 19:37:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

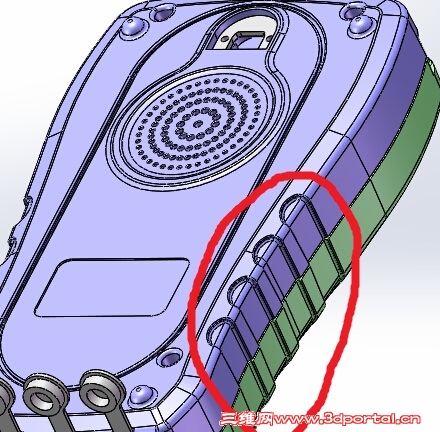

，求助大侠们，如图，自己太笨，想了好久也不知道怎么画的，最后能给个过程。

liliang147823 · 发表于 2014-11-21 20:32:53

歼灭者11 · 发表于 2014-11-21 21:06:34

liliang147823 发表于 2014-11-21 20:32 static/image/common/back.gif

投影曲线后生成曲面，利用曲面切除，阵列

tangcarlos3d · 发表于 2014-11-21 21:51:03

这不难。最笨的办法是进行侧面、上、下分三次切除（必要时如果上、下是矩形时再加倒圆）。不要以为一次就搞定。

287636713 · 发表于 2014-11-22 00:09:10

多實體，壓凹，組合即可。

我爱用acad · 发表于 2014-11-22 00:27:51

采用压凹可行。

liliang147823 · 发表于 2014-11-22 07:06:45

tangcarlos3d 发表于 2014-11-21 21:51 static/image/common/back.gif# m4 L9 ^( Q, b$ B% y9 C: U. R$ f9 A
这不难。最笨的办法是进行侧面、上、下分三次切除（必要时如果上、下是矩形时再加倒圆）。不要以为一次就搞 ...

这方法就是有点小问题，上下面与侧面的结合处不能保证是一条线，还是我没有切好的关系？

tangcarlos3d · 发表于 2014-11-22 07:28:41

liliang147823 发表于 2014-11-22 07:06
0 Y5 U# j1 ~4 I4 R7 @# u这方法就是有点小问题，上下面与侧面的结合处不能保证是一条线，还是我没有切好的关系？

先画侧面，再画上下的槽。注意画的时候用原来侧面的线为边线，或者为基准重新画重合线，就会对齐，不会不相切。

liliang147823 · 发表于 2014-11-22 08:12:29

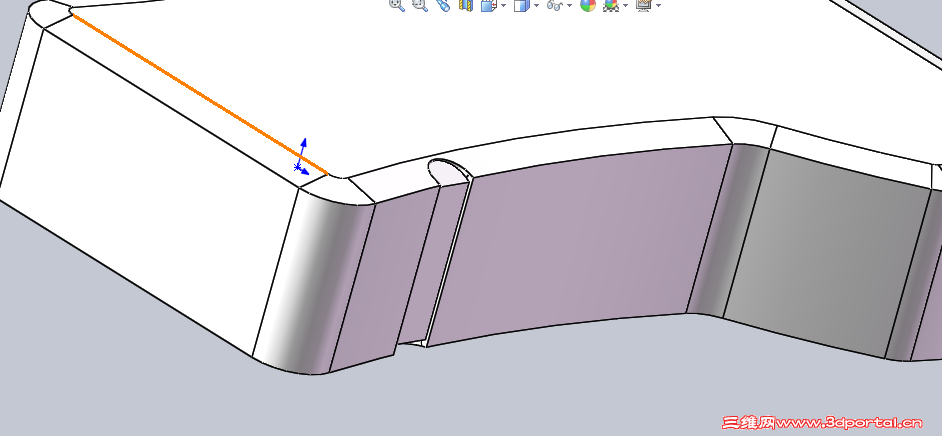

谢谢各位的点拨，我采用多实体，组合解决了这个问题，再次感谢。

tianlifang88 · 发表于 2014-11-22 08:13:51

先画侧面，再画上下的槽。方法各有不同结果相同

liliang147823 · 发表于 2014-11-22 08:14:51

287636713 发表于 2014-11-22 00:09 static/image/common/back.gif
9 o C- u: [# r多實體，壓凹，組合即可。

谢谢，但我没有用到压凹。

liliang147823 · 发表于 2014-11-22 08:15:34

我爱用acad 发表于 2014-11-22 00:27 static/image/common/back.gif) j: n9 f6 o, C
采用压凹可行。

多谢了，但我没用到压凹，一会我再试试。

tangcarlos3d · 发表于 2014-11-22 11:28:51

liliang147823 发表于 2014-11-22 08:12 static/image/common/back.gif* B0 y/ i2 N$ Y) z0 y
谢谢各位的点拨，我采用多实体，组合解决了这个问题，再次感谢。

不要先倒斜边！这与1楼的不一样：外深里浅。
压凹是只对钣金件有用，实体应该不行（没有核对，仅供参考）。

liliang147823 · 发表于 2014-11-22 21:13:31

tangcarlos3d 发表于 2014-11-22 11:28 static/image/common/back.gif
2 V( A. R& d3 y& b不要先倒斜边！这与1楼的不一样：外深里浅。: m/ F h* Y j% z( N! z
压凹是只对钣金件有用，实体应该不行（没有核对，仅供参考） ...

嗯，压凹不太会用，钣金时候我都是用成型工具的。
