求教端面齿啮合离合器的画法？

qgjs2008 · 发表于 2014-9-22 22:23:35

您需要登录才可以下载或查看，没有帐号？注册

x

用包覆画出了大概的轮廓，但无法切割成两个相互啮合的零件，不会了，感觉路子不对了，
有什么好的画法，求教论坛大师们指点一二，谢谢！

阿帕奇 · 发表于 2014-9-23 08:27:19

包覆轮廓线做成一曲面，用面去分割，至于心部内里什么样子你还得给出，因为这不是模具分型

qgjs2008 · 发表于 2014-9-23 20:30:12

阿帕奇发表于 2014-9-23 08:27 static/image/common/back.gif$ m P' T' L D0 w4 Q4 c
包覆轮廓线做成一曲面，用面去分割，至于心部内里什么样子你还得给出，因为这不是模具分型

请问领导，包覆轮廓线用什么方法做成曲面？闭合成一周的曲面去分割？请指教！

qgjs2008 · 发表于 2014-9-23 20:35:11

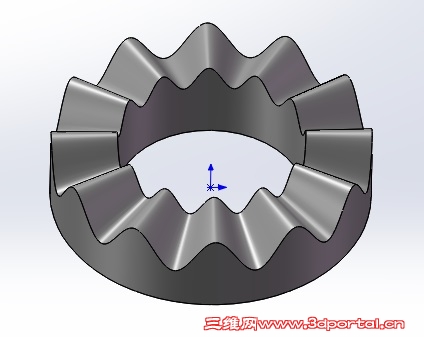

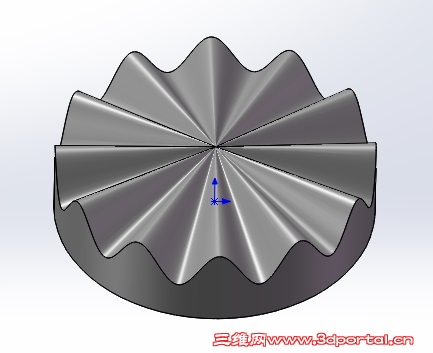

目前画成的端面齿。用旋转切除做的，不满意！

heat_ice2000 · 发表于 2014-9-23 20:53:43

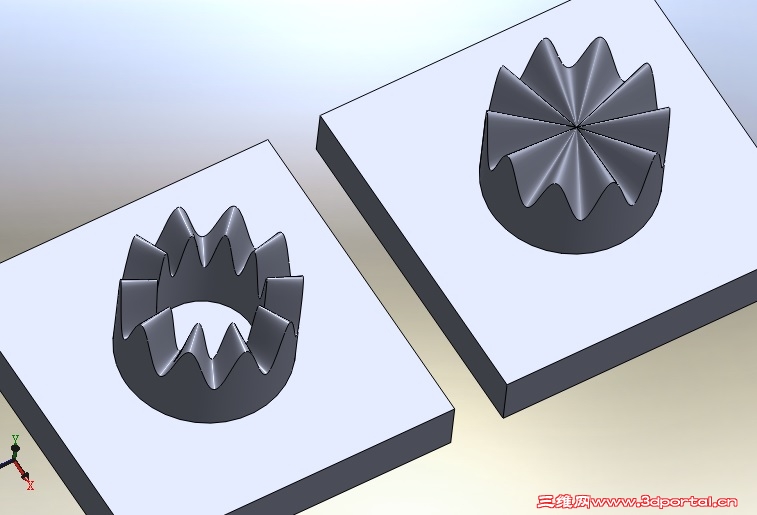

是要那種?

qgjs2008 · 发表于 2014-9-23 21:31:40

heat_ice2000 发表于 2014-9-23 20:53 static/image/common/back.gif
/ O0 z) a, c0 k是要那種?

请问助工，使用横扫的方法吗？请指点一二。

qgjs2008 · 发表于 2014-9-23 23:48:02

heat_ice2000 发表于 2014-9-23 20:53 static/image/common/back.gif
6 y |# r b% `" K是要那種?

放样曲面，缝合，实体，拉伸切除。

阿帕奇 · 发表于 2014-9-24 08:09:51

qgjs2008 发表于 2014-9-23 23:48 static/image/common/back.gif
- L/ @, }" K+ Y2 v; S4 q0 l放样曲面，缝合，实体，拉伸切除。

我说的就是这个意思，心部如何确定
曲面就是闭合曲线做得

qgjs2008 · 发表于 2014-9-24 19:49:11

阿帕奇发表于 2014-9-24 08:09 static/image/common/back.gif2 y/ ?6 I# \6 j
我说的就是这个意思，心部如何确定
' W+ n& C, c- q! }7 R) y+ a曲面就是闭合曲线做得

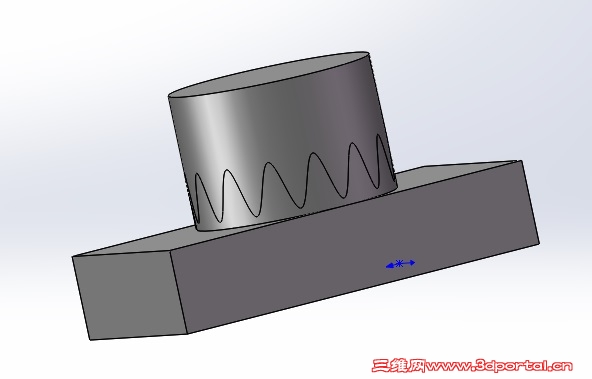

领导，有个问题，由于放样是斜面，心部啮合到位，外圆啮合不上，
试了多次放样切除，扫描切除，试图切出直面，均不成功，求教

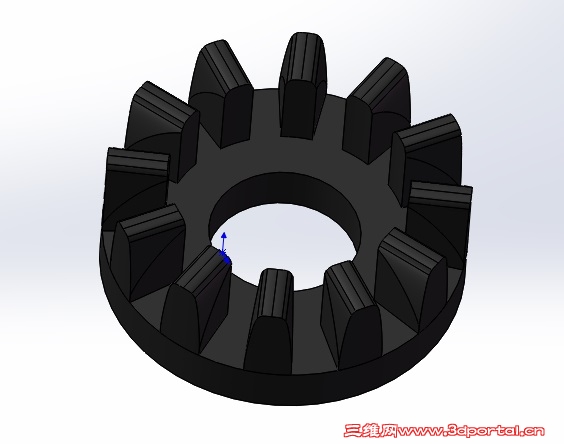

qgjs2008 · 发表于 2014-9-24 19:49:56

忘传图了，呵呵！

阿帕奇 · 发表于 2014-9-25 08:19:40

qgjs2008 发表于 2014-9-24 19:49 static/image/common/back.gif
! q6 T1 o' P& O4 q- d1 X: t忘传图了，呵呵！

把你这个文件传上来，给我们看看

qgjs2008 · 发表于 2014-9-25 19:43:26

阿帕奇发表于 2014-9-25 08:19 static/image/common/back.gif
. Z2 U) W* V* D# T5 K$ q( v+ t把你这个文件传上来，给我们看看

领导费心了！您给看看。

阿帕奇 · 发表于 2014-9-28 15:08:07

qgjs2008 发表于 2014-9-25 19:43 http://www.3dportal.cn/discuz/static/image/common/back.gif- c8 G1 n6 K& ^
领导费心了！您给看看。

我做的是否合格？

qgjs2008 · 发表于 2014-9-28 19:24:20

阿帕奇发表于 2014-9-28 15:08 static/image/common/back.gif
% a0 z* R* j; T# \( a我做的是否合格？

完美！象模具一样完美契合，请领导赐教方法

。

阿帕奇 · 发表于 2014-9-29 08:36:39

qgjs2008 发表于 2014-9-28 19:24 static/image/common/back.gif
" X1 u4 {( e3 o0 F7 P, Y$ z- F7 E完美！象模具一样完美契合，请领导赐教方法。

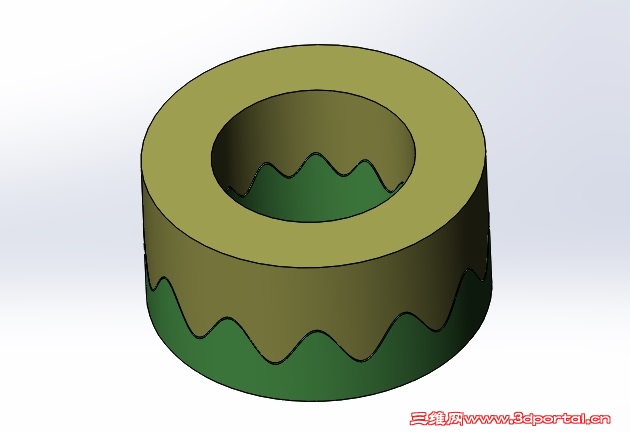

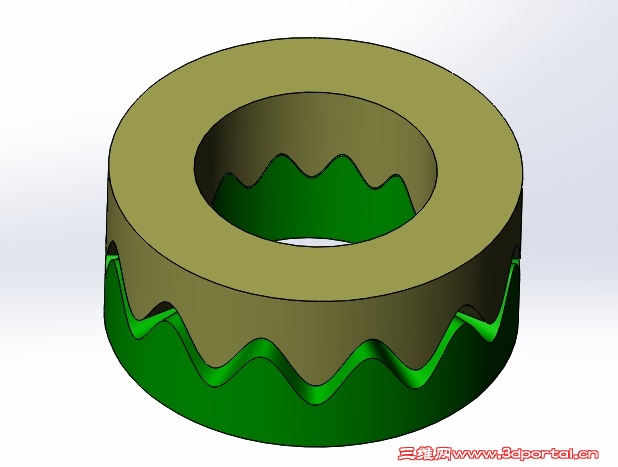

那我做对了，就是用的你零件，用外径内径拉伸出一个新的体，用布尔减运算（减的时候，把你原来的体用偏置面功能内径减小一些，外径加大一些，就可以布尔减运算了）
做完后另存为拷贝。

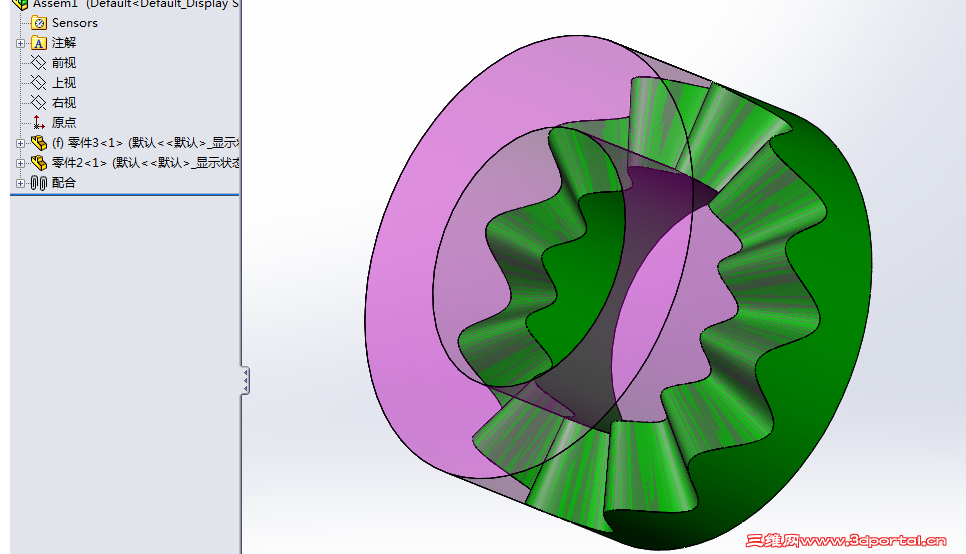

然后新建个装配体，以默认的三个平面为配合参考，把两个零件装配到一起就是我这个效果

阿帕奇 · 发表于 2014-9-29 08:42:04

如果要两者有参数关系，就新建个零件文档，将原来的零件导入，然后再按上面提到的步骤去做，这样你更改原来的零件，新零件也会随着更改

qgjs2008 · 发表于 2014-9-30 10:34:54

谢谢领导指点，

又学到新知识了，我学做一下。

qgjs2008 · 发表于 2014-10-1 18:19:46

qgjs2008 发表于 2014-9-30 10:34 static/image/common/back.gif
; w, A$ U" |& p( C7 V5 V3 a( y9 B谢谢领导指点，; j# l7 k# o( B6 [9 [9 k
又学到新知识了，我学做一下。

做出来了，谢谢领导指点，致敬
