[已解决] 如何在内孔画环形槽?

[复制链接]
发表于 2014-9-17 20:35:11 | 显示全部楼层 |阅读模式 来自: 中国山东淄博

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我们常看见,轴承的内孔那个油楔,从内孔圆柱面往下车槽或者铣槽,有个过渡,如何画,谢谢。不是很懂这种加工工艺啊
' j% q$ y0 N1 Y2 C1 }7 H$ k
发表于 2014-9-17 21:29:46 | 显示全部楼层 来自: 中国湖北黄冈
螺旋扫描切除,将轨迹线两端用圆弧向中心线弯曲,切出来的螺旋线两端的过渡部分就自然出来了。过渡区的长短依轨迹线圆弧半径大小而定。
! B0 R' h" t0 L( Q  _' X仅供参考。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2014-10-2 22:02:10 | 显示全部楼层 来自: 中国山东淄博
tangcarlos3d 发表于 2014-9-17 21:29 static/image/common/back.gif( a5 u1 F6 s5 g1 B$ A, d% y( F
螺旋扫描切除,将轨迹线两端用圆弧向中心线弯曲,切出来的螺旋线两端的过渡部分就自然出来了。过渡区的长短 ...
# B" L$ B- d: k3 |3 k4 X( i
例子.zip (82.37 KB, 下载次数: 14)
发表于 2014-10-3 15:08:54 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-3 18:43 编辑
! a6 m7 B; O4 [' p; |! Z5 i. I
力学研究所 发表于 2014-10-2 22:02 static/image/common/back.gif: \( B  t9 q0 m; g
请见以上的文件,应该如何做,谢谢。
; Z6 |5 l) {/ E7 _! C5 l
參考(仿機床車牙切削之觀念)
  A& v1 n9 z) F9 j% _% t6 }  J" K1 e

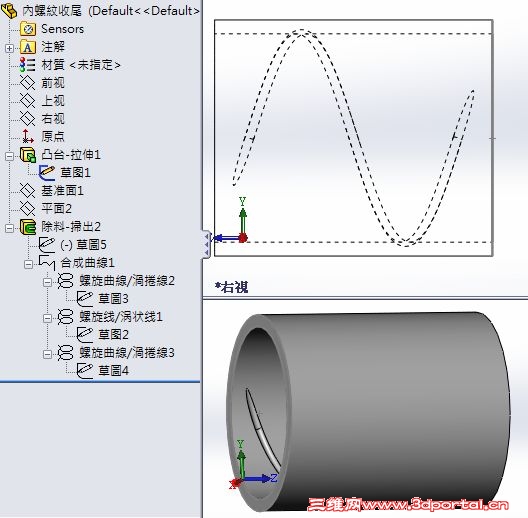

" v  s  z: f# C5 [- V 2.zip (146.22 KB, 下载次数: 16)
 楼主| 发表于 2014-10-4 21:34:51 | 显示全部楼层 来自: 中国山东淄博
ryouss 发表于 2014-10-3 15:08 static/image/common/back.gif' g' E( ^& N) V% c

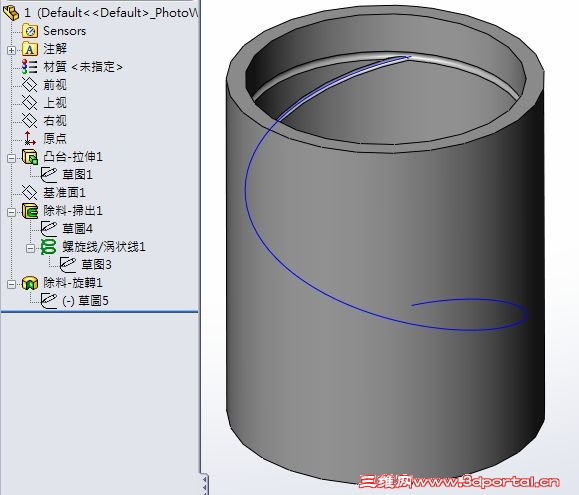

參考(仿機床車牙切削之觀念)

2 D$ G8 G6 K0 N1 S9 D谢谢楼上的,还有两个问题不明白。

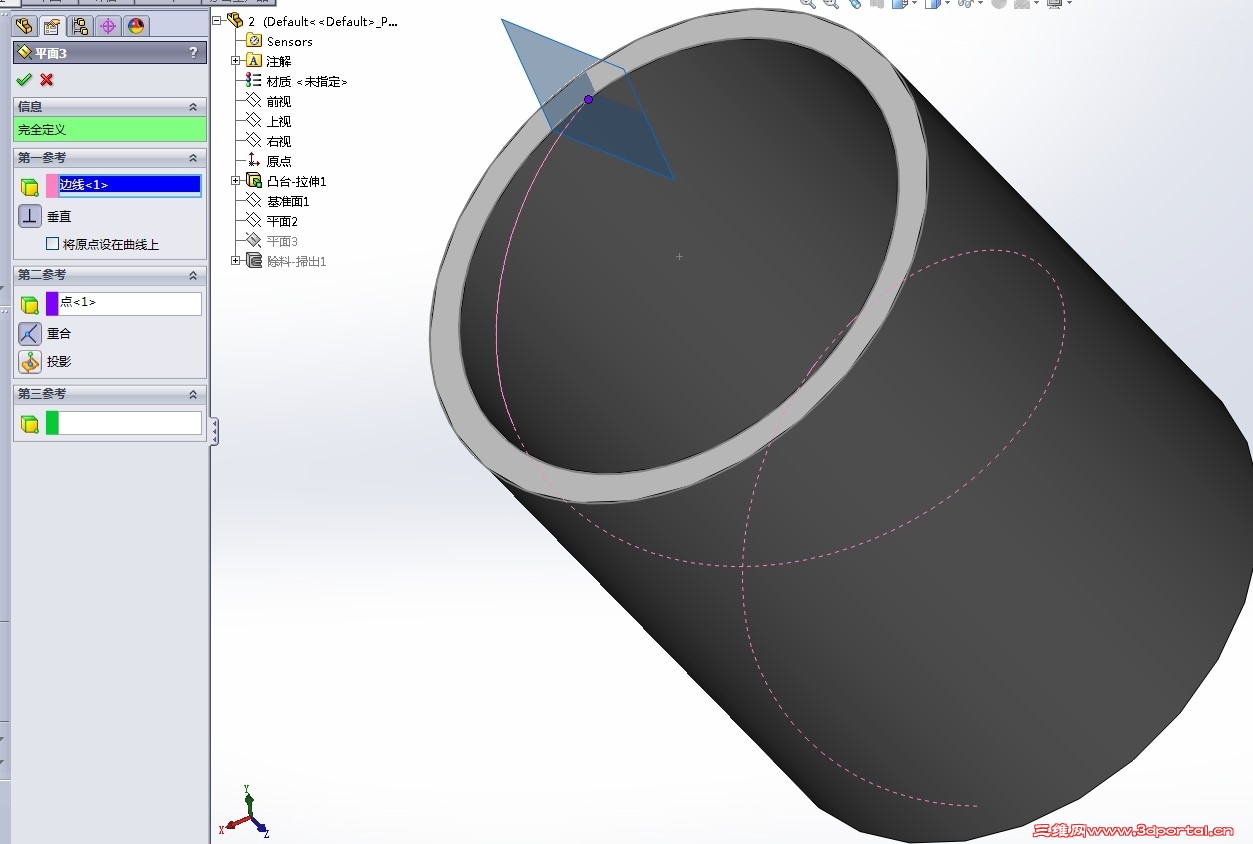

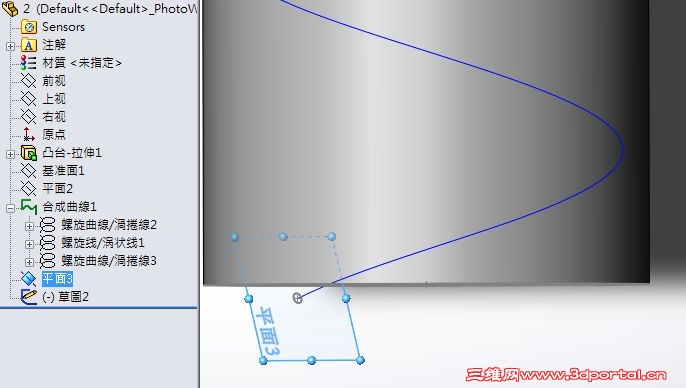

( ^% w; q) c+ H3 w. G6 N+ \第一,如下图,你这个“平面3”是如何构造出来的,你的参考线和点应该都是合成曲线,但是你创建这些面的时候,都还没有合成曲线,我进入编辑模式,这些曲线的端点和线是灰显的。/ k6 I4 g+ h: R8 s
1.jpg + @1 B; A! t6 k# l: V

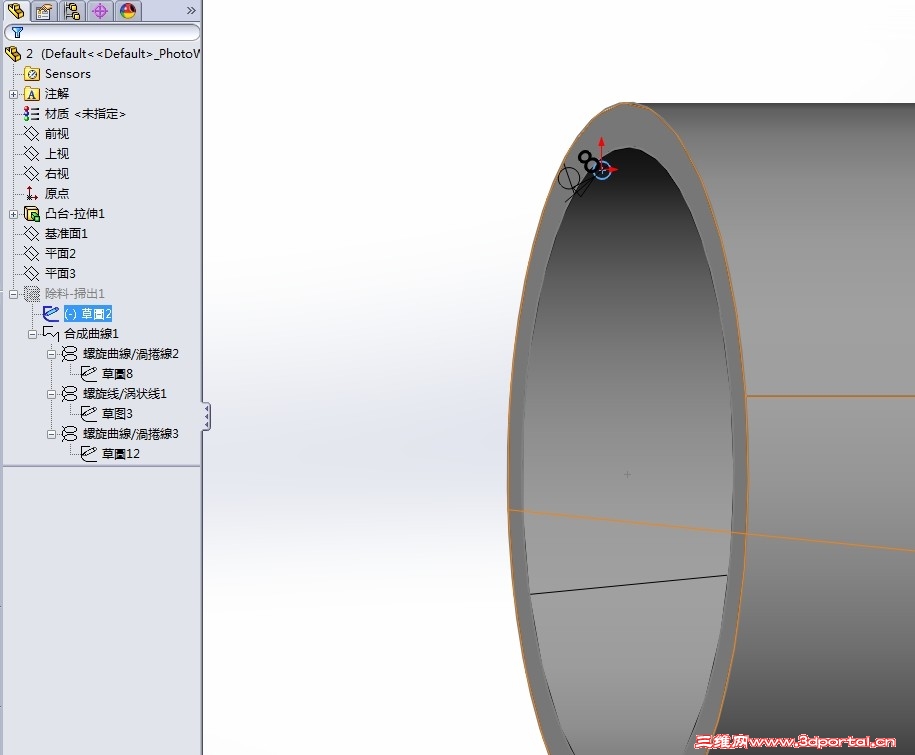

第二,这个直径8mm的扫描草图,它的中心点如何和你的曲线端点对应起来,是使用穿透吗?
, s- v! x; b( {& x$ n- v- ? 3.jpg
发表于 2014-10-5 10:51:10 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-5 10:54 编辑
# W4 B+ G) R* n: a8 k
力学研究所 发表于 2014-10-4 21:34 static/image/common/back.gif
3 A+ u3 B" \, ?$ I% w谢谢楼上的,还有两个问题不明白。" Y, [9 D1 n! b
第一,如下图,你这个“平面3”是如何构造出来的,你的参考线和点应该 ...

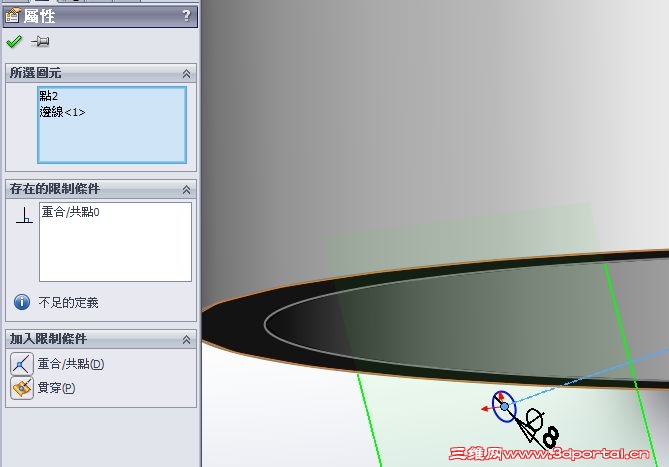

  x3 X; g9 _: q9 D5 V. L1.把除料刪除就可看到,创建平面3的时候,已有合成曲线,
; p! ~# l% ]; ^* g/ }1 v4 {) K9 u2.穿透或是共點皆可以4 E. d. ?6 b4 G. |' o0 i

; w& Z1 U' t: V2 L6 y 1.jpg

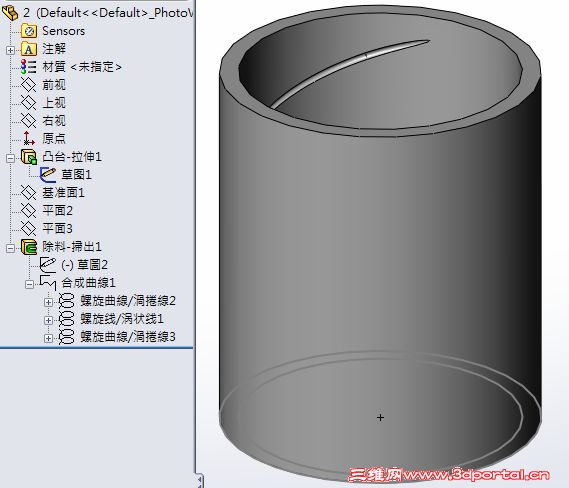

( @+ O: c3 A5 e1 U) E" q2 M/ x 2.jpg
发表于 2014-10-5 12:33:48 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-5 14:33 编辑 ( y$ {0 `4 A* I! r/ q6 t

  S$ H6 ^7 l( r$ w如#4上圖,不要平面3也可以.: L! |7 e; Q5 q# j
0 c# }; X$ p+ h: T/ ~0 o9 E) u
 楼主| 发表于 2014-10-6 19:52:36 | 显示全部楼层 来自: 中国山东淄博
ryouss 发表于 2014-10-5 12:33 static/image/common/back.gif
+ ~: X" ^6 Y$ }* L如#4上圖,不要平面3也可以.
0 A; o! g: J3 K1 z0 K9 k/ c7 P3 Y
你做平面3的目的是为了画“扫描圆”,如果没有平面3如何画扫描圆?
发表于 2014-10-6 20:29:50 | 显示全部楼层 来自: 中国浙江嘉兴
力学研究所 发表于 2014-10-6 19:52 static/image/common/back.gif
5 _8 b# ^& X: C: y" g你做平面3的目的是为了画“扫描圆”,如果没有平面3如何画扫描圆?

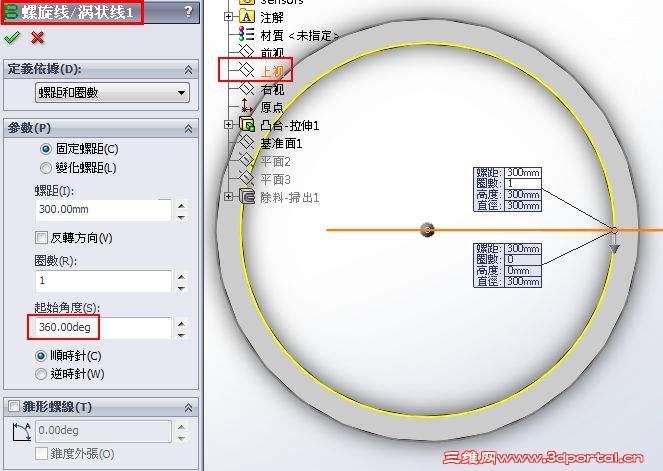

  v# p! P# q- k; J9 F  v螺旋线/涡状线1 之構成基本是參造#3起始點在上視面.+ [/ _4 l. X8 |* g0 b0 c, [1 _, j
11.jpg 9 H: M& e" E7 U% s' K( K; w, D( V

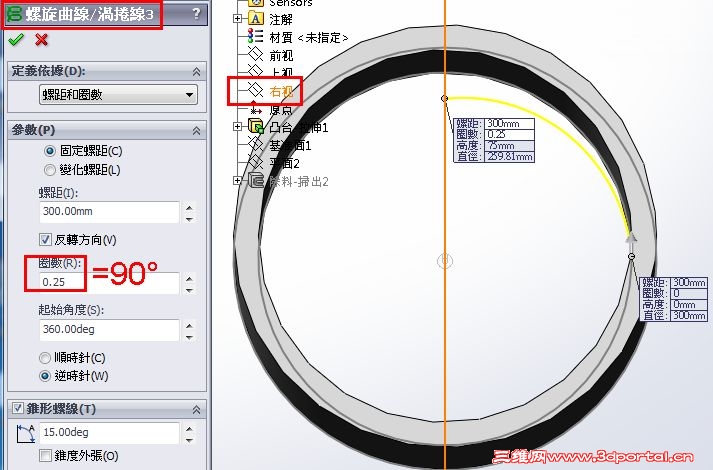

+ i3 V6 j; O( H2 L4 U: M/ L螺旋曲線/渦捲線3 起始點可以轉成0.25圈,就是90°在右視面,就無需另作輔助平面了." _: o% ]; r$ W/ y4 O* _
 楼主| 发表于 2014-10-6 22:26:19 | 显示全部楼层 来自: 中国山东淄博
ryouss 发表于 2014-10-6 20:29 static/image/common/back.gif
6 @2 v( R; c! d8 k8 Y7 p3 D5 X螺旋线/涡状线1 之構成基本是參造#3起始點在上視面.
* i/ a3 j2 |1 `
这样确实是个思路,不过,既然是带15°的锥形角,你移动到这个位置后,在右视图上做扫描圆,能确定这个圆和起始点垂直吗?
发表于 2014-10-6 22:32:34 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-6 22:34 编辑
  m$ l4 O$ R5 D+ ~3 c4 j
力学研究所 发表于 2014-10-6 22:26 static/image/common/back.gif
; V/ M5 `: t4 |这样确实是个思路,不过,既然是带15°的锥形角,你移动到这个位置后,在右视图上做扫描圆,能确定这个圆 ...

2 A; |* A' S/ \# q( H7 p% g* `) g( a  D當然有差異,所以這就要看對切槽的精度要求了,
& ]" o2 J1 o4 m! t. }建議自行試做比對,不就能夠驗證了!
