图片中的直线加螺旋槽应该怎么画

thz999 · 发表于 2014-9-5 10:51:25

您需要登录才可以下载或查看，没有帐号？注册

x

请问一下各位老师，我是SOLIDWORKS初学者，图中的直线加螺旋槽该怎么画呢，螺旋槽起点到终点在轴上的旋转角度为90度，请老师帮忙解惑一下，谢谢

chris-wu · 发表于 2014-9-5 12:33:01

用扫描应该就可以完成.

hidingman · 发表于 2014-9-5 13:02:09

瞎搞

:lol:

thz999 · 发表于 2014-9-5 13:19:58

hidingman 发表于 2014-9-5 13:02 static/image/common/back.gif# {' p0 V; O: [5 f' y) \, Z
瞎搞

谢谢，我先研究下

repzk031 · 发表于 2014-9-5 14:40:18

90度转角油缸？

foxjinlin · 发表于 2014-9-5 20:25:12

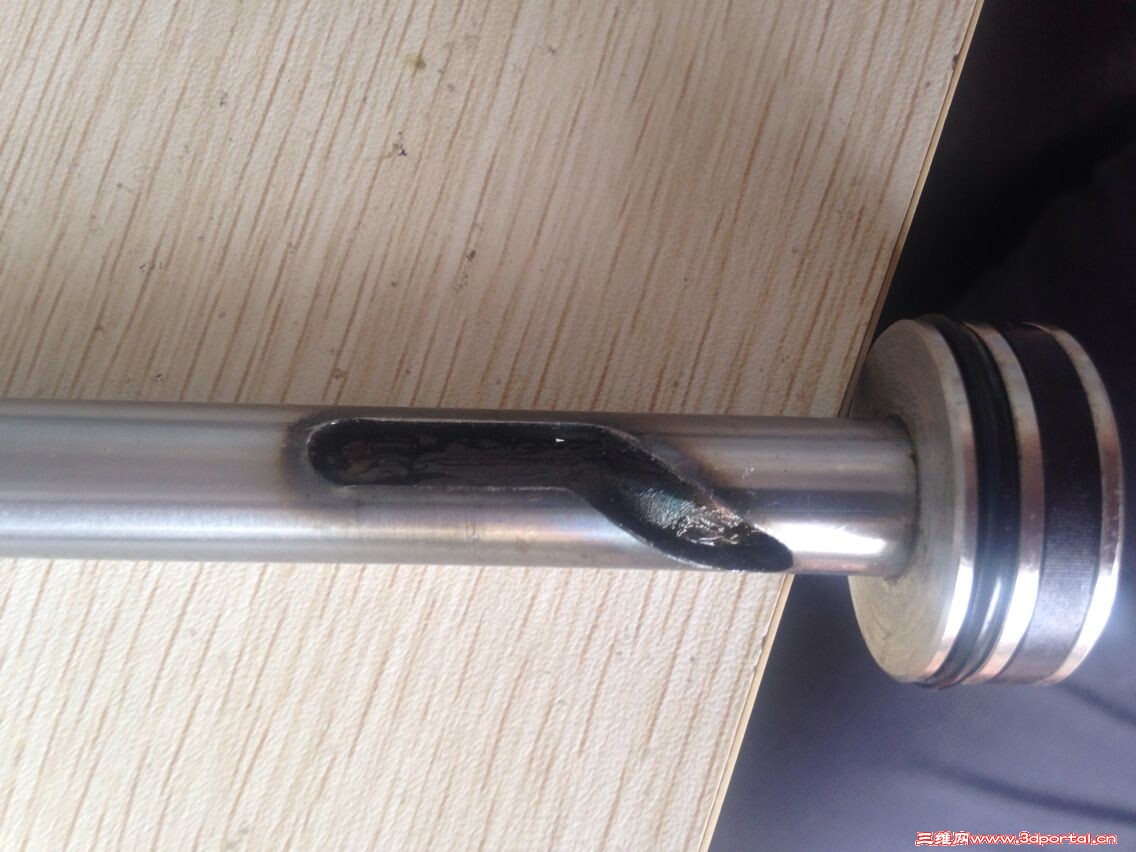

气缸里的，这种槽有缓冲作用

NC@jiang@nan · 发表于 2014-9-5 21:38:44

这是90度吗？我怎么看是45度左右？

txz1314 · 发表于 2014-9-6 06:23:06

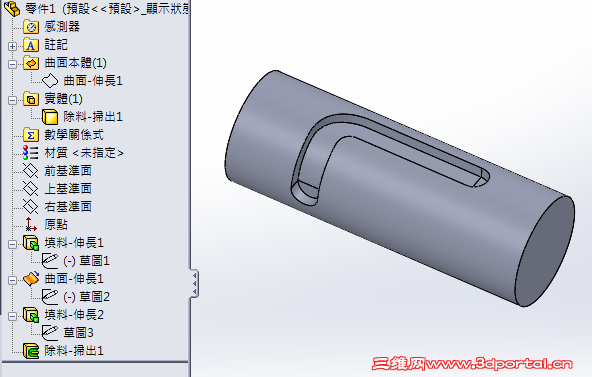

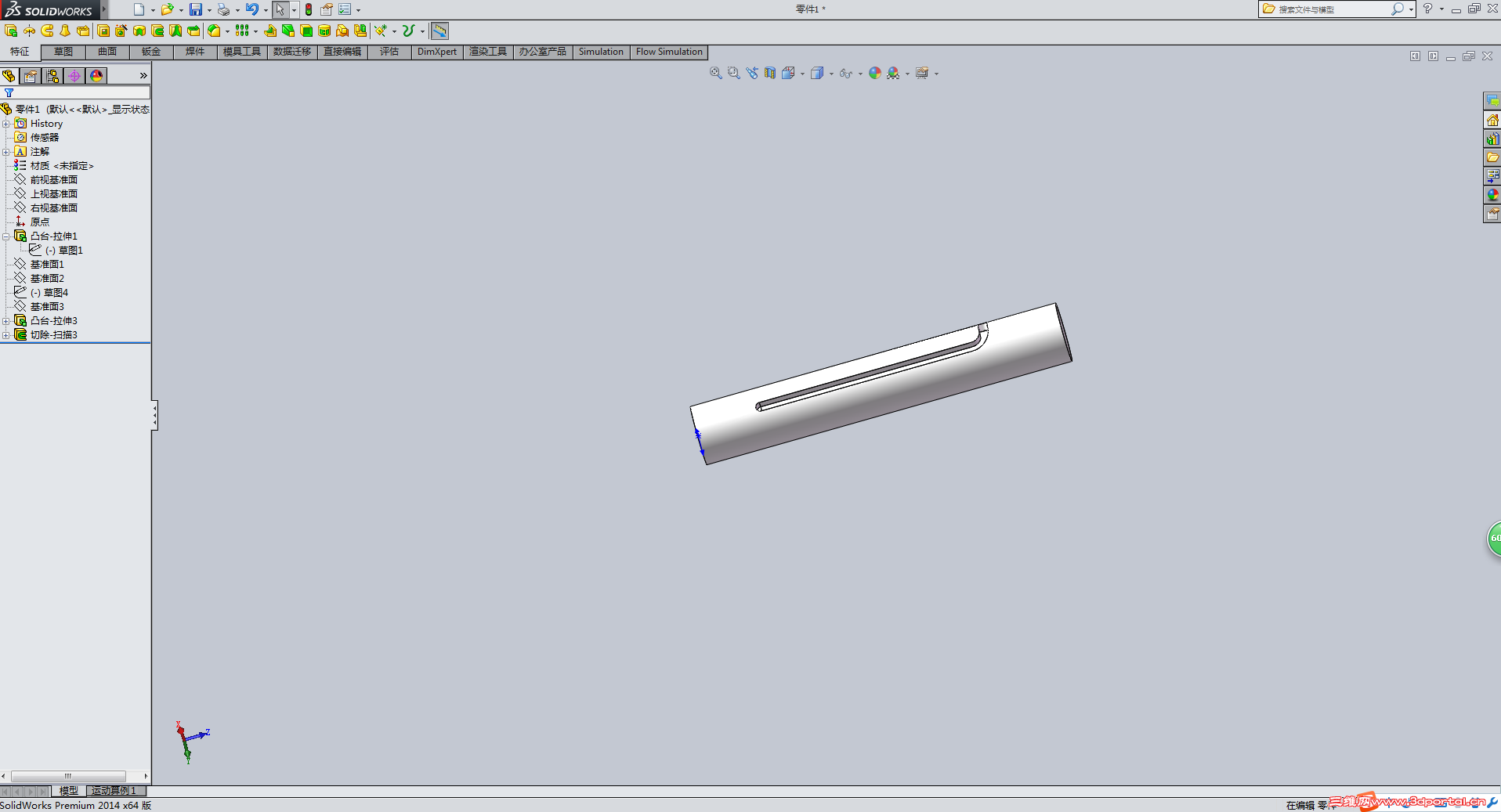

用扫描切除里的实体扫描切除

danger · 发表于 2014-9-6 08:11:01

foxjinlin 发表于 2014-9-5 20:25 static/image/common/back.gif
9 u5 k. Y) b8 T- c; `% d# F气缸里的，这种槽有缓冲作用

明明就是转角缸，说什么缓冲呢？

jianfeng201 · 发表于 2014-9-6 09:41:53

danger 发表于 2014-9-6 08:11 static/image/common/back.gif4 |" k2 s0 [9 p' T/ p! M
明明就是转角缸，说什么缓冲呢？

人家说是：90度转角气缸那个杆就是这个机构，而且气缸还带内置缓冲。

luo55555002 · 发表于 2014-9-6 11:05:40

如何在UG里画出投影的曲线后再用偏置可很方便地搞定。

danger · 发表于 2014-9-6 11:28:29

jianfeng201 发表于 2014-9-6 09:41 static/image/common/back.gif. g7 ~$ I' W' I1 w
人家说是：90度转角气缸那个杆就是这个机构，而且气缸还带内置缓冲。

我可没看出来那么多。。。

长江浪子 · 发表于 2014-9-6 22:40:24

foxjinlin 发表于 2014-9-5 20:25 static/image/common/back.gif" m4 M( W5 Y3 M* i7 q% c7 _
气缸里的，这种槽有缓冲作用

缓冲什么呢？存储一定量的气体吗？请教！

foxjinlin · 发表于 2014-9-7 08:30:22

长江浪子发表于 2014-9-6 22:40 static/image/common/back.gif
& T" ]) @1 U, @$ k. i8 R缓冲什么呢？存储一定量的气体吗？请教！

是一只弹簧

hidingman · 发表于 2014-9-7 19:27:06

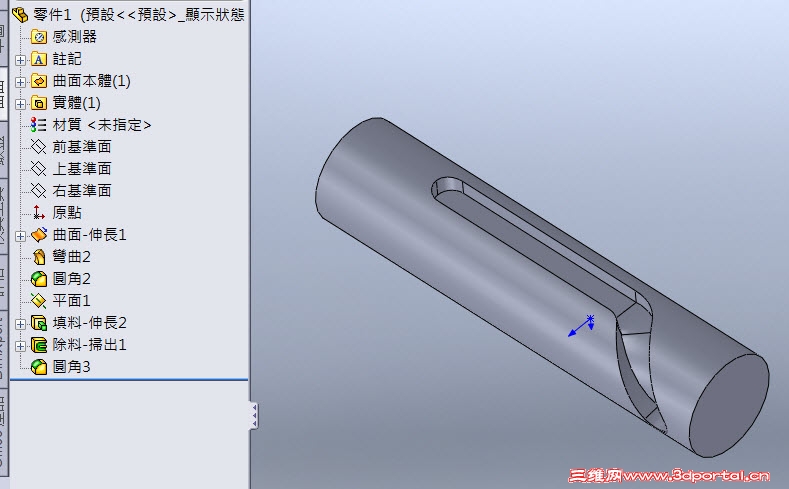

另一種簡化一下
