如何画圆弧2

meimei11hongmei · 发表于 2014-9-2 10:57:32

您需要登录才可以下载或查看，没有帐号？注册

x

如何画圆弧2

tangcarlos3d · 发表于 2014-9-2 11:41:16

本帖最后由 tangcarlos3d 于 2014-9-2 11:56 编辑

用切、切、切画弧：作与中心线的平行的辅助线，距X轴35/2=17.5，距Y轴26.5/1=13.25，两条线；作与这两条线和圆弧R22相切的弧即可。画完弧后再将刚才的辅助线删除。

meimei11hongmei · 发表于 2014-9-2 16:28:48

tangcarlos3d 发表于 2014-9-2 11:41
6 w) Y$ s: D9 l8 U用切、切、切画弧：作与中心线的平行的辅助线，距X轴35/2=17.5，距Y轴26.5/1=13.25，两条线；作与这两条线和 ...

画出来不是圆弧2啊，画出来的圆很小

tangcarlos3d · 发表于 2014-9-2 21:25:06

meimei11hongmei 发表于 2014-9-2 16:28 static/image/common/back.gif( L% s9 Y: e, G; C/ [. N+ c3 g
画出来不是圆弧2啊，画出来的圆很小

我在2楼所说是圆弧1，再用同样的方法画圆弧3。没有你说的圆弧2，拿是一条圆弧1、3之间的公切线。

我爱用acad · 发表于 2014-9-4 01:32:26

本帖最后由我爱用acad 于 2014-9-4 01:38 编辑

三切点法画出圆1，再三切点法画出圆3，如是圆弧连接弧1和弧3的话，用TTR法画出圆2（R2漏标了）。

我爱用acad · 发表于 2014-9-4 01:37:46

弧1和弧3之间应是二者的公切线。

1066866732 · 发表于 2014-9-4 08:25:44

画两条辅助线，再画3点圆弧，一切都会简单很多。

lijunq · 发表于 2014-9-4 09:53:04

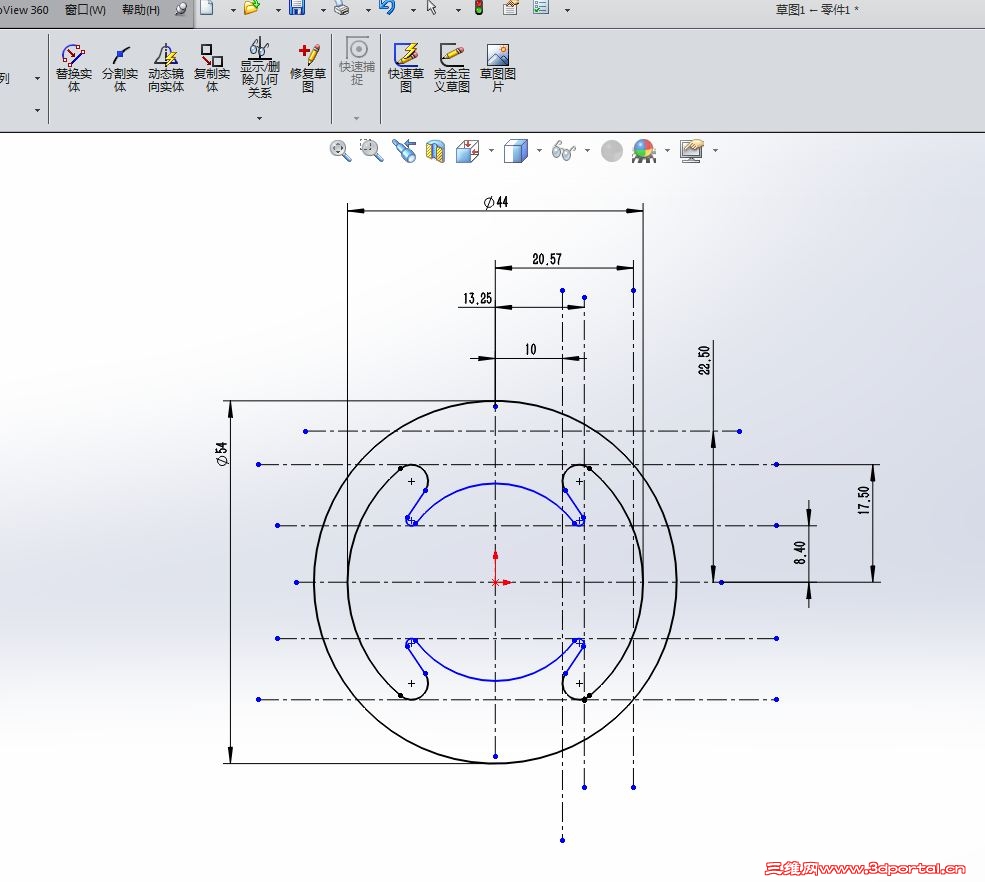

看看这图行吗？
