CA D几何作图竞赛题（2014年8月），至8月20日止 m% q- }0 _* W Y0 o
; b" n. ~1 v. L一.竞赛题目（参见附图）. _) d0 \8 P2 ]( t2 t8 b) j
感谢会员 oxm44 提供练习题3 o( C, R* L# t5 O, h( B6 u
2D综合练习9
$ _8 y3 E; @& N2 z( c: s( ~4 L7 ]9 p4 i: ^4 i* ?1 o0 ^0 `; @

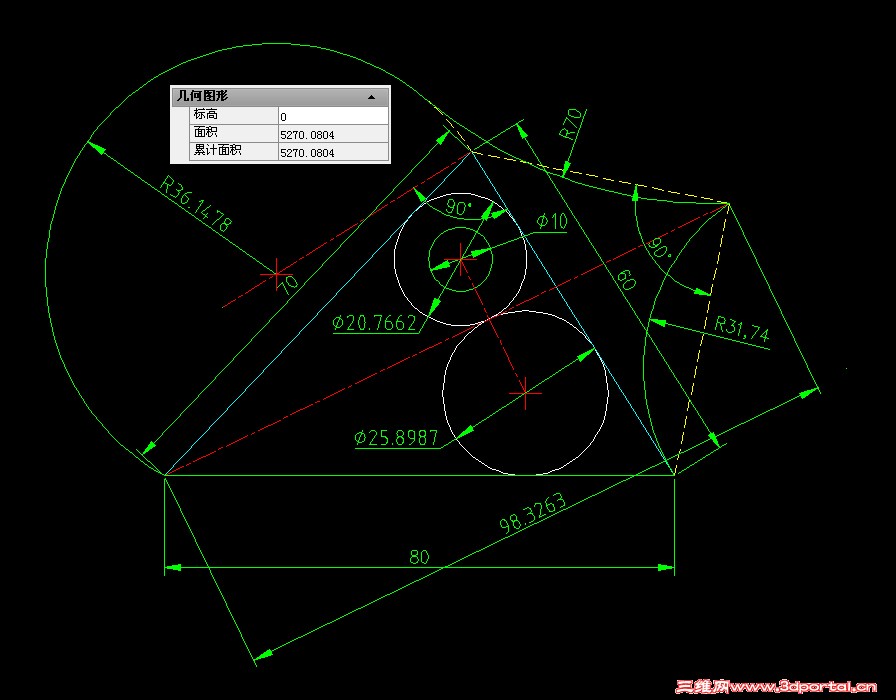

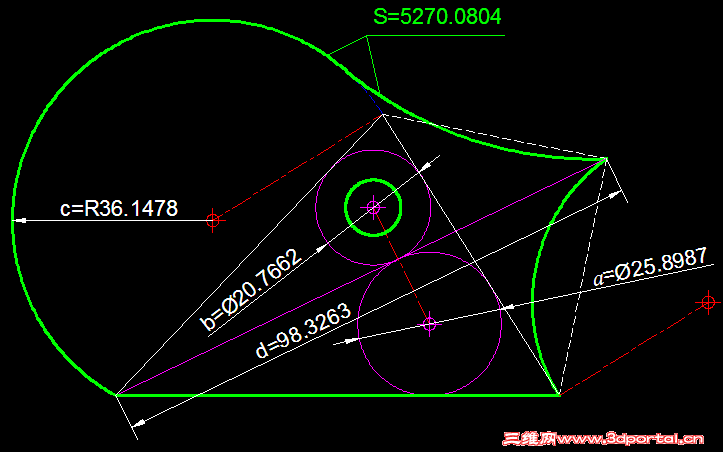

用AutoCAD作图法求出该题要求的5个数值：直径a、直径b、半径c、长度d、绿色粗实线所围面积是多少。
0 q! W* a! f' A" {# Y }1 N, j( {/ D+ d( s& v& w. u( F. }
尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。 T5 e0 K' p1 k- T% Y6 N" R! ~: @- A
- \& A' E$ y9 a* B3 W9 ~& V, W二. 竞赛要求' O% w4 j1 L: c7 M/ o8 f+ n H
8 e; g% K5 x7 K! E4 v4 c会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
$ M; l' S) t' y8 [5 @) ]在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或dwg附件，将不予评奖。0 S) h9 }$ C8 W& A) s) a. k
阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。& v$ f) c( V. p( Z- J i- e
禁止会员利用马甲一起参赛，发现将严惩。* h# H/ w3 H& W# k+ W: I/ q
& }3 K2 o% g/ S9 s! }# g三.竞赛时间5 j+ Z1 I2 S# d( a/ @
" ]& ^8 \4 |. a+ K
2014年8月13日至2014年8月20日。
1 ?6 W+ k% O3 z' L: ^0 o2 q# \' W- R5 O _- _1 N
四.评选时间及方法3 z% j+ C! w7 w. Q
% f' @1 i' y9 T7 x7 g5 Q2014年8月21日-2014年8月23日，由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。
' a5 D3 h. Z4 s9 T; S& g' e. I# W8 l1 g6 e! u1 W
五.奖励) w( j: E" ^4 v: o$ ^+ L; w
/ x0 V8 C+ c! N* h8 _3 K
1、一等奖：5题全对奖励三维币50； ) h3 C; R: O# C6 k) Z7 M
2、二等奖：答对4题奖励三维币40； ; K6 @. Z! S( e9 W; j$ p4 l
3、三等奖：答对3题奖励三维币30；
/ M. t' V8 o- i6 A+ s" G/ J+ ], G4、四等奖：答对2题奖励三维币20； ! P4 e. k0 ?) b7 ?' a8 ^% [& L
5、五等奖：答对1题奖励三维币10；
3 f9 Z. r8 y( F6、作图基本符合要求者先各奖励5个三维币；
8 W; {) m3 u r8 c; g' X7、根据竞赛实际情况会对奖励规则进行适当修改。
b6 I" K# e( G: b) w/ _8 T
% ?- l* v: c" O
: w0 _; w: x2 a- C# ]/ E/ G六.其它
) _3 O% E. O5 E( Z; n5 L, T0 m+ O$ P) O* m7 T0 i
竞赛结束后在本帖发回复帖进行点评和讨论
2 O5 m' E Y" n9 N2 Q6 }$ D# z
0 H5 y( i$ c+ t+ @! L/ E, Z竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式颁布奖项+ ~. [- m: S) T7 h2 N6 e; \
