工程图中的A-A剖面该怎么画

topsjsn_2008 · 发表于 2014-7-30 17:10:01

您需要登录才可以下载或查看，没有帐号？注册

x

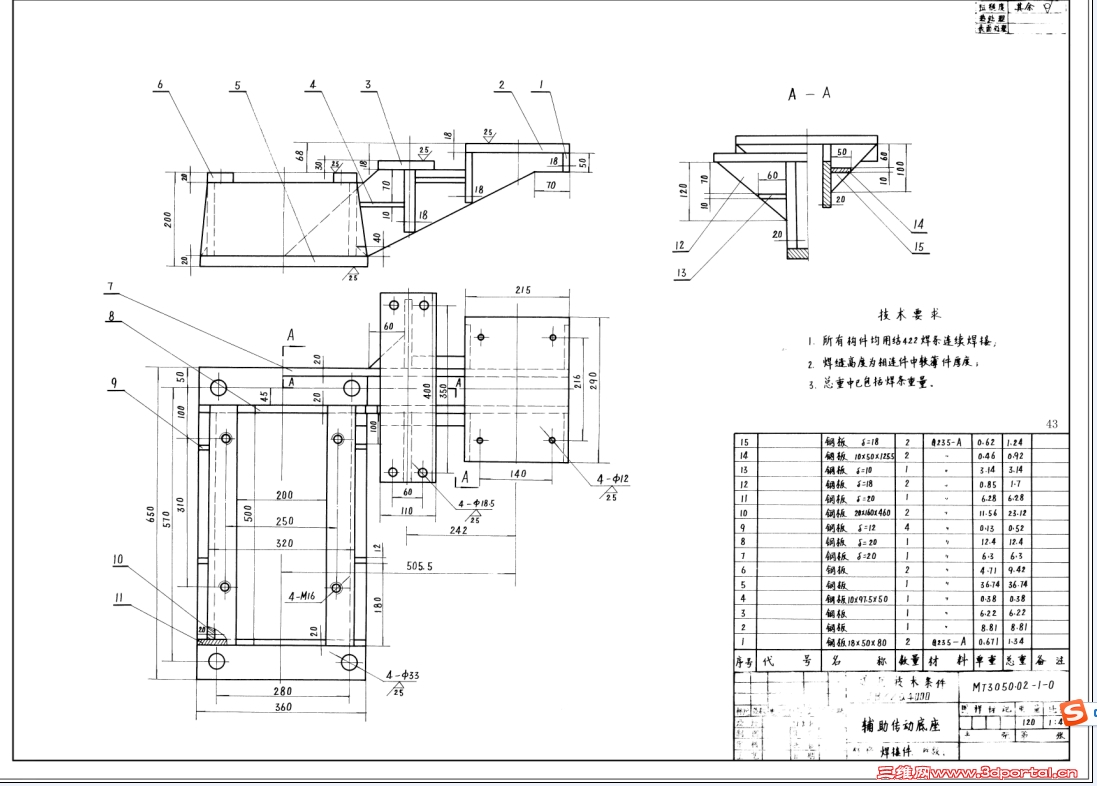

工程图中的A-A剖面图，不知道怎么画好，请教高手，难道是旋转剖再加断裂剖？有好的方法没？附件中有模型，图纸和工程图

http://www.3dportal.cn/discuz/source/plugin/sina_xweibo_x3/xwb/images/bgimg/icon_logo.png 该贴已经同步到 topsjsn_2008的微博

GOTO2 · 发表于 2014-7-30 18:48:39

2014版本局部剖两次

topsjsn_2008 · 发表于 2014-7-30 21:45:15

谢谢，又学习到了新知识

fisherliu · 发表于 2014-7-31 19:46:55

这是手工画的图吗，感觉比三维画的好看多了。

junjunqu · 发表于 2014-8-1 15:52:28

很多老工程师画出来的手工图，无论是从审美还是尺寸标注，都是很有客观性的，现在有电脑做出来的，严谨的比较。。。反正客观性不强

junjunqu · 发表于 2014-8-1 15:53:50

是可观性不强，打错字了

爷---空_尚 · 发表于 2014-8-25 11:06:49

谢谢楼主的分享
