求助，这个图怎么画

lk17859415 · 发表于 2014-7-15 15:02:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lk17859415 于 2014-7-15 15:48 编辑

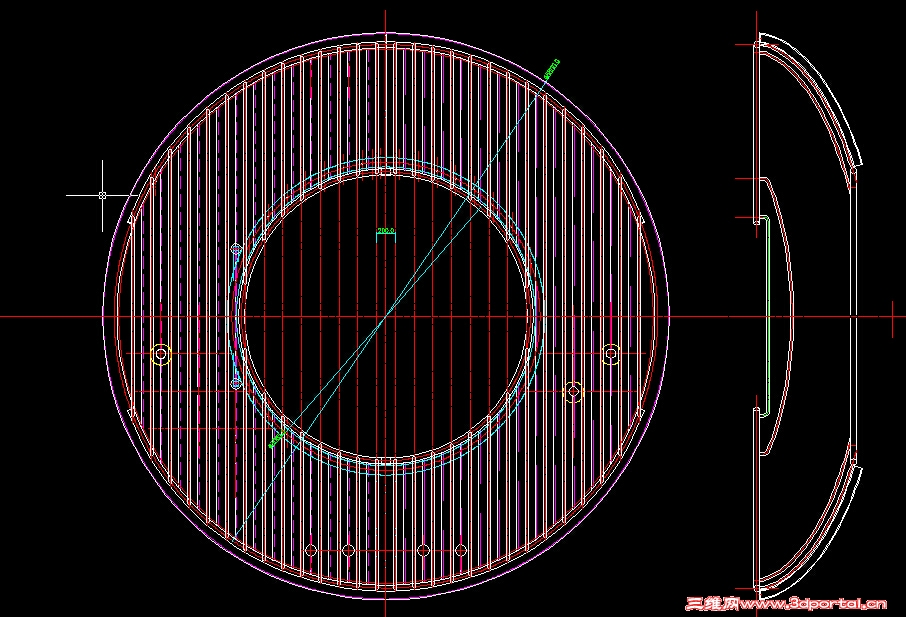

求助求助，如图所示，φ65的两根圆管分别煨成φ3085和φ5800的圆环，主视图中竖直管为φ32的圆管，将两圆环连接，每两根φ32管间距200，并且均在某一椭圆球面上，椭圆球面短轴2700，长轴5800。怎样画才最简便啊？先谢过各位大侠了。

wzm20002003 · 发表于 2014-7-15 16:17:18

这个要先画竖着的筋板，然后上下旋转切除。剩下的就简单了。

lk17859415 · 发表于 2014-7-15 16:20:36

wzm20002003 发表于 2014-7-15 16:17 static/image/common/back.gif: V7 W' k& l% ]
这个要先画竖着的筋板，然后上下旋转切除。剩下的就简单了。

竖着的也是圆管，主要这些圆管都在一个椭球面内，现在我只能一个个扫描出来，想不到别的办法

lianghongfei · 发表于 2014-8-18 17:07:30

要是做成一个零件的话，可以用随形阵列。

ilovebin1989 · 发表于 2014-8-19 17:22:37

可以用焊接结构件来做，建一个圆棒尺寸模版，再3D草图画好轮廓，之后结构件全选就好了

tianlifang88 · 发表于 2014-8-20 20:54:19

这个画法，还挺有创意
