再次讨论一下大家用CREO直接出工程图的情况。因为我刚开始想用CREO直接出工程图，有很多地方不是很明白，向大家请教：

1、 对于复杂机械的工程图，想听听大家的意见，出图是否方便。特别是复杂装配。
2、 大家出工程图时，是直接用CREO，还是有二次开发的外挂，如SUPERDRAWING.
3、 大家是否能够奉献一下符合国标的模板？或一些经过二次开发过的东西？
0 H0 _: k" P/ k2 `5 h) {
以上非常感谢大家的帮忙。

未济

个人认为如没插件，破衣工程图还是难搞的

tangcarlos3d

" e0 `3 C; v/ Q  W. C从1998年到2013年在外企一直使用pro/e出工程图，没有感觉什么不方便或有办不到的地方。
感觉难是因为你没有完全掌握它，掌握了就不会觉得难！这就像考汽车驾照，没学好就考不过；考过了就觉得学车不难，容易的很。
- m2 J; w# Q# h! O/ l; a5 u现在不搞设计了，所以用的少。要画图的话还会继续用它出图。

zstdv

恩，同意3楼。我大概也用了proe大概8年出图了，设置模板或者加快捷键。出图特方便，基本上已经放弃CAD了。
$ r: t2 X9 x. o" m7 @5 W, [- U
举个列子：录制快捷键出某个剖面图，现在3D里面设置好剖面名称如A剖面/B剖面。。。。。在出图时，选择主视图再调用快捷键很方便快捷的出来。很多细节要你在平时多用积累下来的。
. x3 m- \* _9 l' x! q: C, V# F" B
另外初学者推荐一本书，好像是原来的孤峰在线的孤峰老大写的一本书，好像是叫“proe工程图白金手册”，这个可是神书一本。挺赞的，建议看看！！

未济

我用破衣应是较早一批的，因为用的是正版，所以向软件商和二次开发商提出了一些问题，但一直无解。
% c! Z6 P7 O, J7 P我并不是说破衣做不到，做效率并不是那么理想
* x; K% M; t; ^' K- C& `如上面那些大大能帮我解决，可私聊

nidezuiai

都用Pro/e直接出工程图，十几年了。

qiuzhongwei

8年了proe出图,现在用CREO3

fisherliu

出图是可以，剖视图，详视图什么的没有什么问题。标注什么的问题不大。
% C; ~  ^* V" R我有一个问题：我要在工程图中直接画草绘，怎么去修改这些草绘元素的约束？草绘的目的是增加一些概念的信息在里面。

tangcarlos3d

fisherliu 发表于 2014-7-18 11:14 http://www.3dportal.cn/discuz/static/image/common/back.gif
: A+ d/ L3 `3 t出图是可以，剖视图，详视图什么的没有什么问题。标注什么的问题不大。
4 Q0 Z. a2 D" @& g* e4 X我有一个问题：我要在工程图中直接 ...

0 s$ u, k# y) e' p

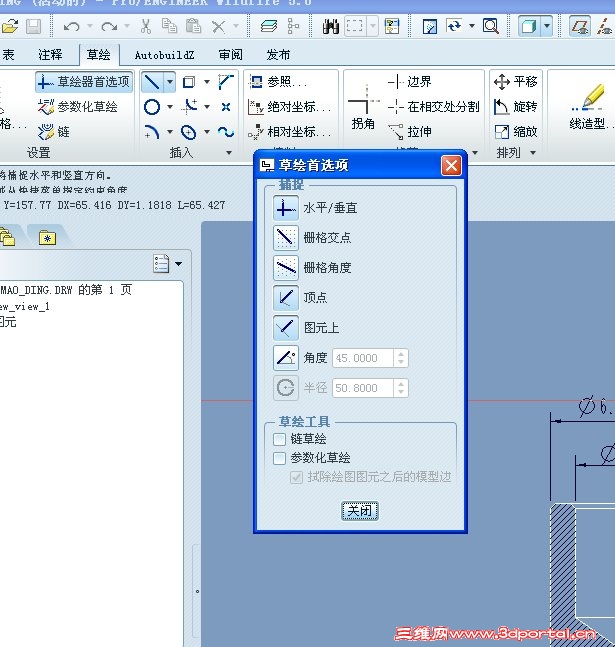

1 D+ @( x( Q$ I6 h% E) ~1 _在草绘时把“草绘”下面的“草绘起首选项”按钮按下即可调出约束（见图）；还可以用“参数化草绘”进行草绘。
另外还可以把绘制的草图命名存盘，到时直接调用即可。

fisherliu

# G; N4 x1 Z5 i4 F8 n+ B& x# x5 t2 V' T是的，画的时候可以这样。但是画完后要修改，怎样修改或添加新的约束？
有些概念或简化，需要用二维来表达。我希望能像AUTOCAD一样可以画草绘。

fisherliu

我喜欢CREO的三维建模，但是工程图我还是喜欢SOLIDWORKS的便捷。当然，SOLIDWORKS的误差让人感觉不爽。

未济

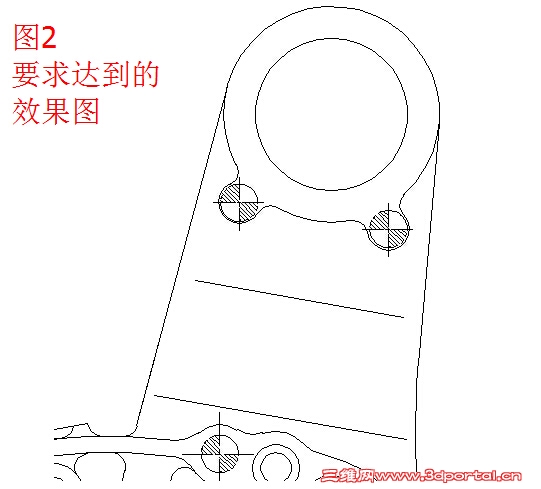

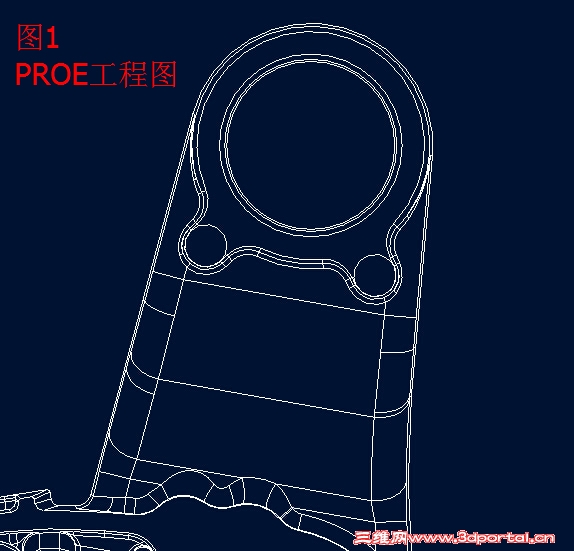

借个主题，向各位高手请教下，PROE工程图如何才能达到图2工程图的效果
9 l) k5 j% r* {4 z2 s1 |' X4 n说明下：
: Y# f6 `1 M4 W* c& Z; D4 [" a7 O; \1、不要要求我用：边显示命令，我太懒了；
2、不要说在没倒圆角和拔斜度下做工程图，非参啊
2 M; L1 e8 _# w+ r9 v) r/ c+ T0 `& q3、更不要说做不到。
6 W' F: ?% y2 ~3 ~5 }# _谢谢！

未济

再说一句：不要说提供3D那样的话，自己随便做一3D，做完拔模、倒圆角就可以试了

未济

高人都去那里了，不回个贴的

fisherliu

寂静天花板 发表于 2014-7-21 17:51 static/image/common/back.gif
) |, L1 U! r/ G% s$ D/ Z0 e这脏水泼的，完全是无根据的乱喷，什么叫误差，你是不是学个名词就开始显摆。明明就是自己不会操作，就如 ...

我的三维确实学得不怎么样，过程中难免有不明白的地方，描述有问题还请大虾们谅解。现在是具体问题。PROE在工程图中做草绘，能否事后更改约束？还请帮忙解惑。

tangcarlos3d

fisherliu 发表于 2014-7-24 08:39 static/image/common/back.gif
我的三维确实学得不怎么样，过程中难免有不明白的地方，描述有问题还请大虾们谅解。现在是具体问题。PROE ...

3 u- _) k/ O) l# H, m$ h你指的“约束”是什么？解除视图/向视图的对齐还是其它的？

fisherliu

就是我在工程图中，用草绘画图，就好像是电气或液压的原理图。画完后我需要修改，修改或增加水平，垂直，端点重合等约束。

未济

1、草绘前设草绘器选项和参数化和参数化草绘
2、做完需改，可以右键：移动特殊选项
% a9 o: W; W% c# i, a5 w( m3、关键时设计前多思考，减少修改
2 ~6 [. D/ [: G1 _. F- j4、不可能与CAD一样
5 m9 i8 `# G9 k' {7 w+ a2 `' m5、如复杂的可在零件下草绘做完再转过来
& p' r' ?3 K2 ]6、很复杂的用CAD做完再调进来，也是很方便的

未济

但我的问题还没有解决呢，有大大回答吗

cgp1360332508

一直以为proe出工程图好麻烦，正在深入学习中

dugqcad

Creo2.0中3D.prt对应的工程图2D.drw不同名可关联，但保存副本3D.prt改名3DB.prt时工程图不能跟随改名复制。请大家提供有效方法使不同名原有关联的两个文件同时保存副本改名且关联。

ganyiwei

未济 发表于 2014-7-24 13:28 static/image/common/back.gif
9 b: r9 E5 ^0 Z" ^# v但我的问题还没有解决呢，有大大回答吗

那个地方只能草绘区域填充了，

tangcarlos3d

dugqcad 发表于 2014-8-3 20:09 static/image/common/back.gif
) f* I2 ]" V! V# ~, n7 E4 ?( ECreo2.0中3D.prt对应的工程图2D.drw不同名可关联，但保存副本3D.prt改名3DB.prt时工程图不能跟随改名复制。 ...

将配置文件里的rename_drawings_with_object设为both后、存盘，就可以将另存为的prt和drw关联。

three_zyh

说说就跑题了！

zhczhczh789

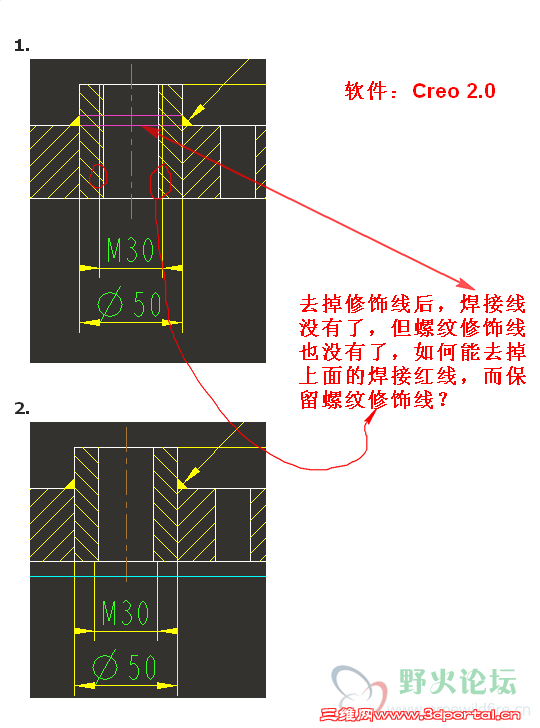

高手们，请帮忙解决一下工程图中的焊接难题？
