[求助] solidworks2012动画制作的问题

[复制链接]
okero
发表于 2014-5-29 09:42:29 | 显示全部楼层 |阅读模式 来自： 中国甘肃兰州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 okero 于 2014-5-29 09:52 编辑 7 x6 a6 k6 T, e  J8 D9 o0 N
( h1 v8 B, s/ M: u! B+ \: K

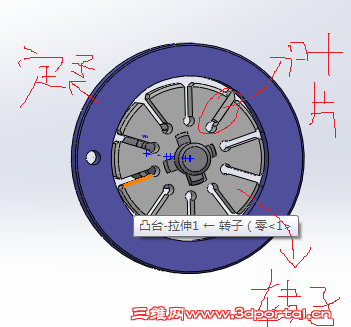

做动画时怎么保证两个零件的紧密接触？？图中转子绕轴旋转，转速1430r/min，这个整出来了。但是还有一项就是叶片要在转子槽里自由伸缩并且与定子保持紧密接触，这个要怎么做到？希望各位帮忙。谢谢
回复

举报

ryouss
发表于 2014-5-29 09:51:50 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-29 09:55 编辑 / A; |. `" n$ f( K# ^, o+ X

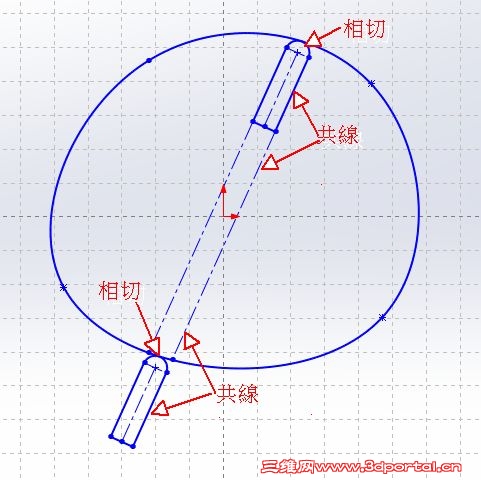

; l* p. Y* f+ C6 J; c7 l/ G1. 孔壁若是多條曲線,就修改為單一曲線成型為面
3 ]2 X4 E6 h) w' H2. 結合 葉片接觸面和孔壁面相切. y) q; a8 \1 p1 O; X( j3 p* S
1 J0 c: B6 r# z2 p* I9 F
另最好附檔,許多大大就會幫做好的.
9 n# p0 @- g1 C7 v8 ?' K, s) P. p* Z* ^' w! a) D0 u
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 09:55:40 | 显示全部楼层 来自： 中国甘肃兰州
ryouss 发表于 2014-5-29 09:51 static/image/common/back.gif, r7 f7 E3 s0 E
1. 孔壁若是多條曲線,就修改為單一曲線成型為面
" U  G1 d, B, i* e$ y6 U' g- Y2. 結合 葉片接觸面和孔壁面相切
* ?, L- \4 a# b0 V1 w2 a
谢谢您。  可是那个定子的要求是四段圆弧加上四段过渡曲线 ，有办法改成一条曲线么？
回复 支持 反对

举报

ryouss
发表于 2014-5-29 10:04:52 | 显示全部楼层 来自： 中国台湾
okero 发表于 2014-5-29 09:55 static/image/common/back.gif
, A/ g- n8 [+ j& P- ^9 E谢谢您。  可是那个定子的要求是四段圆弧加上四段过渡曲线 ，有办法改成一条曲线么？
0 o6 d9 u" Z$ E( X& W/ `
可以的 把定子檔傳上來幫作參考4 V" Z% s/ Y# H4 C% f: Q+ A7 |
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 10:43:33 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-29 10:46 编辑
) p+ K. j9 A$ P7 a# M. h- Q' }
ryouss 发表于 2014-5-29 10:04 static/image/common/back.gif
, O0 S7 B& M+ l+ c5 j. `  c可以的 把定子檔傳上來幫作參考
# _9 ]* e- ?7 }0 E7 e, U6 t
恩恩  我传上来您看一下

定子.rar

251 Bytes, 下载次数: 10
回复 支持 反对

举报

ryouss
发表于 2014-5-29 10:51:43 | 显示全部楼层 来自： 中国台湾
okero 发表于 2014-5-29 10:43 static/image/common/back.gif2 p1 b( v8 o, d& S# x& H
恩恩  我传上来您看一下

! S: B, i9 ~4 d. D' Y' Q; g參考試試了9 b6 }2 d$ t! v: y$ D- \

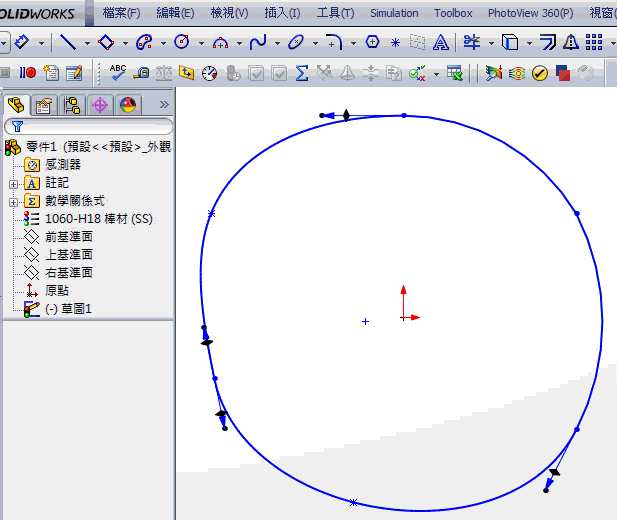

' n0 |1 E9 p( h& F5 I: d capture-2.gif
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 11:04:16 | 显示全部楼层 来自： 中国甘肃兰州
ryouss 发表于 2014-5-29 10:51 static/image/common/back.gif% d& e8 {4 V8 d$ H% Y
參考試試了

# P' e, x9 h* D$ L3 L2 o. k+ P恩恩，我试一试，有问题再请教您。谢谢！！
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 11:39:02 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-29 11:41 编辑
3 L8 `) }- W' ^2 k, s
ryouss 发表于 2014-5-29 10:51 static/image/common/back.gif, b( X+ G# X+ y9 Z: C2 m
參考試試了

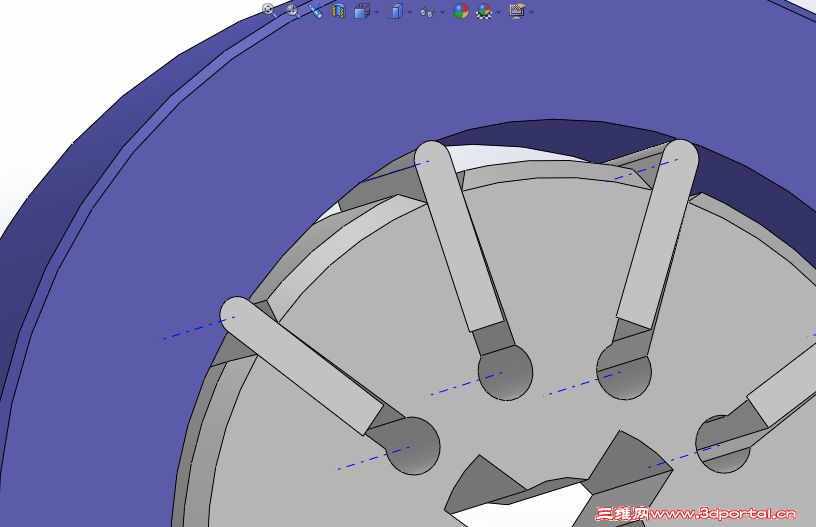

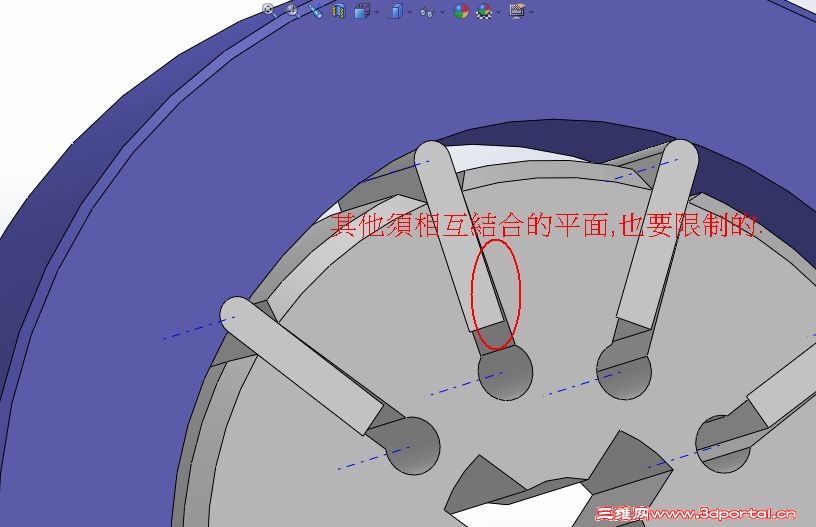

) }, z$ Q* D+ x7 \6 [按照您的方法拔定子内曲线改成了一条曲线   但是在与叶片添加配个关系时出现了这样的现象。。圆周有十个叶片，使用圆周阵列做的，调整好一个相切后，其他的就不大合适了，进入了定子内。。。是欠缺了什么设置么?还是要把叶片一个一个插入？
回复 支持 反对

举报

ryouss
发表于 2014-5-29 12:49:18 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-29 14:08 编辑
$ h  [5 ]/ K" p& J2 `$ Q  p4 Y
okero 发表于 2014-5-29 11:39 static/image/common/back.gif
1 x8 z8 z0 j& _; [' U) E% R按照您的方法拔定子内曲线改成了一条曲线   但是在与叶片添加配个关系时出现了这样的现象。。圆周有十个叶 ...

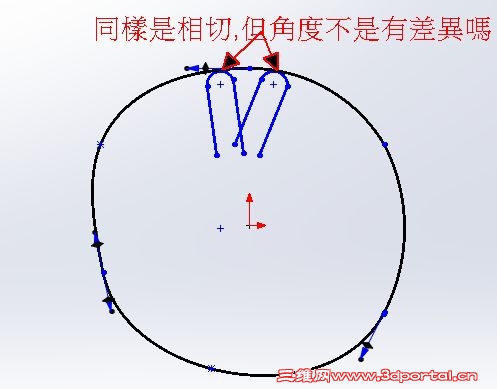

' j/ J! t/ B) ] 3.jpg 4.jpg
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 13:43:01 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-29 20:54 编辑
* r; D: p+ K# \# }. l
ryouss 发表于 2014-5-29 12:49 static/image/common/back.gif

1 B  u/ Q; ^& b加了重合的配合关系，还需要其他的么？我看不懂您的意思我懂得太少。。。
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-29 21:29:56 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-29 21:40 编辑
. `  Q0 S$ _( G
ryouss 发表于 2014-5-29 12:49 static/image/common/back.gif

# N! p8 p! ^3 Z* u: B! R我把东西发上去  您可不可以帮我弄一下（或者再具体指导一下），  我还是整不出来啊直接让转子绕轴旋转，叶片随之转动且与定子保持接触，转速1430r/min,把挡着他们的部分隐藏就可以了。

动画.rar

3.45 MB, 下载次数: 25
回复 支持 反对

举报

ryouss
发表于 2014-5-30 10:12:40 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-30 13:13 编辑
2 W: E- h% ~5 T+ \" C
okero 发表于 2014-5-29 21:29 static/image/common/back.gif5 D7 d2 `" b5 W. W# G3 u
我把东西发上去  您可不可以帮我弄一下（或者再具体指导一下），  我还是整不出来啊直接让转子绕轴旋转 ...

, I1 `) C- u. Y2 N  k5 h! t$ F參考了

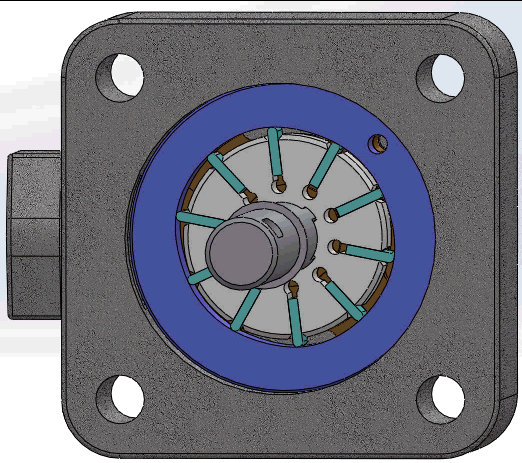

/ w4 E' ?1 r) ]0 Y! f: `6 n動畫做的 30rpm. c! F0 g: ]5 E, o: T" E
capture-4.gif $ q; x! p, t9 \. }( T' B
6 o7 B% i' k8 x& U" _  Y5 a. t
m0tion做的 100rpm
: }7 M0 l9 |! C4 D. G- V7 Z0 R capture-5.gif
/ a' ^1 E; e2 z; Z& j) C PUMP.zip (3.43 MB, 下载次数: 37)
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-30 11:12:05 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-30 11:59 编辑 $ \6 _% f! ]9 `9 T" i6 c  s; s
ryouss 发表于 2014-5-30 10:12 static/image/common/back.gif8 r6 u3 \* A, z
參考了

- n* b; L8 O7 o9 w/ Q可以把附件发上来么？或者辛苦您多码几个字。。。如果轴是固定的是不是就不可以旋转了？？
回复 支持 反对

举报

ryouss
发表于 2014-5-30 13:01:34 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-30 13:04 编辑 ' _3 O0 j- X  W# L  |6 U- z
okero 发表于 2014-5-30 11:12 static/image/common/back.gif
  e/ ~( p9 X5 E6 S3 G- }, H可以把附件发上来么？或者辛苦您多码几个字。。。如果轴是固定的是不是就不可以旋转了？？
5 M, I! w2 S( J; C# D
那當然,既然軸為固定怎麼可以轉動?
; Q! _' j1 K. X% P$ j+ ?8 Y5 i所以裝配體各零件如何的結合,應該思考好!
" E5 K, R: \+ V1 q" S0 Z, J
, ~9 k# ]9 }) M" E+ Q
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-30 13:58:03 | 显示全部楼层 来自： 中国甘肃兰州
ryouss 发表于 2014-5-30 13:01 static/image/common/back.gif
7 M8 P2 a) t4 Z% a那當然,既然軸為固定怎麼可以轉動?' @3 w" I% \$ A. I& ]3 a2 f
所以裝配體各零件如何的結合,應該思考好!
3 s$ A6 a% M8 V( w% C( x$ ^9 q
恩恩  开始装配的时候是以轴为固定件的。。。正在努力尝试
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-30 17:25:16 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-30 19:19 编辑 * C/ X) ^& z- J: P8 R
ryouss 发表于 2014-5-30 13:01 static/image/common/back.gif2 g7 I) P) H9 V) Q+ p
那當然,既然軸為固定怎麼可以轉動?3 o) z9 ?" ~- t) G9 |
所以裝配體各零件如何的結合,應該思考好!
7 T/ c) ?% l: F% x. ?. V

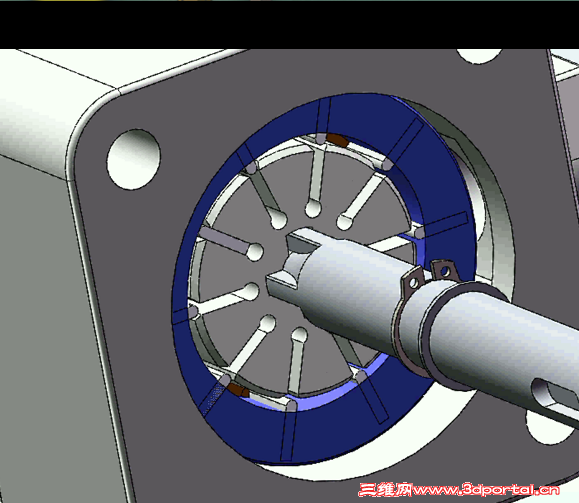

加了马达之后转了还好  可是一保存又出问题了。。。中间的时候叶片跑到定子中去了  相切的条件已经加上了  试转的时候也好好的跟您的效果是一样的，可是只要保存之后在播放就会出现这样的问题。是不是我又漏掉了什么？我用您做的东西保存了之后 也是这样。。。。
回复 支持 反对

举报

ryouss
发表于 2014-5-30 21:24:24 | 显示全部楼层 来自： 中国台湾
okero 发表于 2014-5-30 17:25 static/image/common/back.gif4 b, l; c  ^: k, @9 `! ~# X+ }6 q
加了马达之后转了还好  可是一保存又出问题了。。。中间的时候叶片跑到定子中去了  相切的条件已经加上了 ...

* C/ q+ }$ i( L& w* ?+ W如下所示,這也不是你的問題,是軟件會產生矛盾的現象.5 G( Y0 \& b5 v6 K/ N) ~$ e! \! A
3 R3 F2 h$ y; f7 [* k
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-31 09:43:24 | 显示全部楼层 来自： 中国甘肃兰州
本帖最后由 okero 于 2014-5-31 10:31 编辑
$ I' ~# Q; q- A" i
ryouss 发表于 2014-5-30 21:24 static/image/common/back.gif
, R- ]" `+ P0 ]如下所示,這也不是你的問題,是軟件會產生矛盾的現象.
' O: Q+ R8 f/ |* q$ f. ]
solidworks中有没有约束方法可以避免这种零件之间相互进入的现象？这样看起来缺陷太大。。。还有我想问一下您的动态图是通过SW做的么？怎么样做动态图？如果小视频做不出来我就做个动态图好了。
回复 支持 反对

举报

ryouss
发表于 2014-5-31 11:24:36 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-31 20:09 编辑 ; U2 i9 ^# V. F6 Y

2 z9 {4 f  C6 g6 F: {+ m( c問得好,4 W7 s* Z9 q7 h) C
另個方法可用 Motion 模擬(不做相切),參考如下
2 o6 d) Y6 y! z( c$ A( {+ D) Npump-2.z01.zip  更名為 pump-2.z01 再解壓縮
8 {. A. a# z. Q; T3 _* x/ J
& @3 t- i) W6 J' v) R1 U5 H8 t3 ^ capture-6.gif - G% R- b& {( R( o  X
PUMP-2.z01.ZIP (2.78 MB, 下载次数: 53)
回复 支持 反对

举报

okero
 楼主| 发表于 2014-5-31 18:35:34 | 显示全部楼层 来自： 中国甘肃兰州
ryouss 发表于 2014-5-31 11:24 static/image/common/back.gif
9 j; t/ Q2 L) o* A3 }問得好,
, @5 z5 @6 G/ z7 i: S1 `8 ^7 N另個方法可用 Motion 模擬(不做相切),參考如下
  J9 S) n1 [/ b8 Q2 G! d& S. opump-2-.z01.zip  更名為 pump-2-.z01 再解壓縮
' g& n: w* T7 r/ K( ]& _

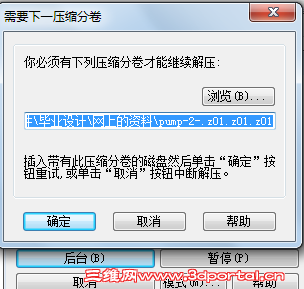

为什么不能解压？一直弹出提示
回复 支持 反对

举报

ryouss
发表于 2014-5-31 19:30:36 | 显示全部楼层 来自： 中国台湾
本帖最后由 ryouss 于 2014-5-31 19:44 编辑
: d3 m* R5 V9 E9 \4 \+ F) u
okero 发表于 2014-5-31 18:35 static/image/common/back.gif, j: b: e) w2 ^. ~2 W7 p: J
为什么不能解压？一直弹出提示
9 r% ^7 Z& l7 z

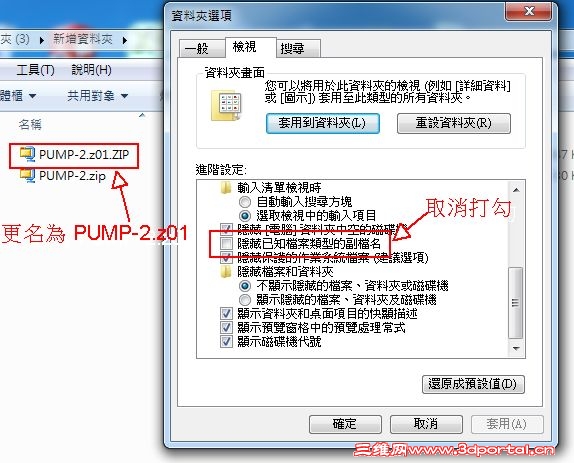

參考如下(因為 pump-2.z01 附檔名 .z01 無法上傳)$ L( p6 b, e8 p/ s7 b; T/ `8 F
7 d! N/ ~& H& o% U1 F5 L+ B- j
回复 支持 反对

举报

okero
 楼主| 发表于 2014-6-7 10:57:21 | 显示全部楼层 来自： 中国甘肃酒泉
ryouss 发表于 2014-5-31 19:30 static/image/common/back.gif. _7 Y9 M. y! E2 v% y- u# ~
參考如下(因為 pump-2.z01 附檔名 .z01 無法上傳)
, g# r  ~8 F" l) N  w
最近几天比较忙，一直没对您说声感谢，实在是不好意思。现在补上迟到的谢谢。谢谢您啦！
回复 支持 反对

举报

ryouss
发表于 2014-6-7 11:44:44 | 显示全部楼层 来自： 中国台湾
okero 发表于 2014-6-7 10:57 static/image/common/back.gif
0 F- ]2 ?1 A6 F" M5 O最近几天比较忙，一直没对您说声感谢，实在是不好意思。现在补上迟到的谢谢。谢谢您啦！
; ?0 P- A4 T% _8 n8 g$ o/ e
不客氣 希望有幇到你!
回复 支持 反对

举报
