用SW画双槽V带轮

剧毒 · 发表于 2014-5-4 14:53:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

求各位老师画双槽V带槽轮方法和步骤，谢谢

剧毒 · 发表于 2014-5-4 14:56:10

恳请论坛里各位大神出手啊手

剧毒 · 发表于 2014-5-4 14:58:49

弄了一上午也没成交，特盼高手点播

asking_001 · 发表于 2014-5-4 14:59:32

确定直径尺寸，画出牙型，旋转成型即可。

剧毒 · 发表于 2014-5-4 15:05:38

关键是画槽形，cad会的，Sw双槽不好弄几何关系，快速捕捉（灰色捕捉槽壁与dd线交点）

剧毒 · 发表于 2014-5-4 15:06:38

快速捕捉灰色（捕捉槽壁与dd线交点）

qiminger · 发表于 2014-5-4 15:07:21

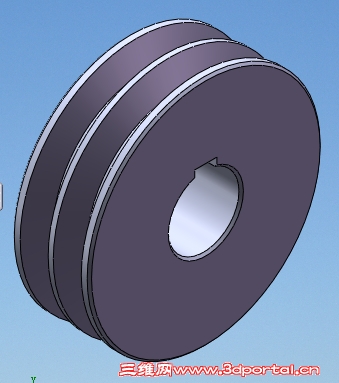

A型2槽，供参考~~

2A-100 实心带轮2011.rar (117.7 KB, 下载次数: 10)

剧毒 · 发表于 2014-5-4 15:08:04

如何画牙型

恋上你的肩恋 · 发表于 2014-5-4 16:42:18

不会，期待高手

剧毒 · 发表于 2014-5-4 16:47:06

谢谢 7楼的大神槽形是cad复制过来的？

你睡不着 · 发表于 2014-5-4 17:22:40

个人感觉用caxa画出牙型，然后导入sw中旋转拉伸即可，我是新手，不知道说的对不对

asdolmlm · 发表于 2014-5-4 20:18:50

GearTrax (齿轮生成器)
GearTrax是一个可以方便地设计实体齿轮的SolidWorks插件，主要用于精确齿轮的自动设计和齿轮副的设计，通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数，GearTrax可以自动生成具有精确齿形的齿轮。为工程师提供了一种简单易用的、在SolidWorks内部就可完成的驱动零件实体造型工具。可以设计的齿轮类型包括直齿轮、斜齿轮、锥齿轮、链轮、渐开线齿形、带齿轮、蜗轮蜗杆、花键、V带轮等。

http://www.3dportal.cn/discuz/fo ... ead&tid=1436816

ryouss · 发表于 2014-5-4 20:37:00

本帖最后由 ryouss 于 2014-5-4 20:48 编辑

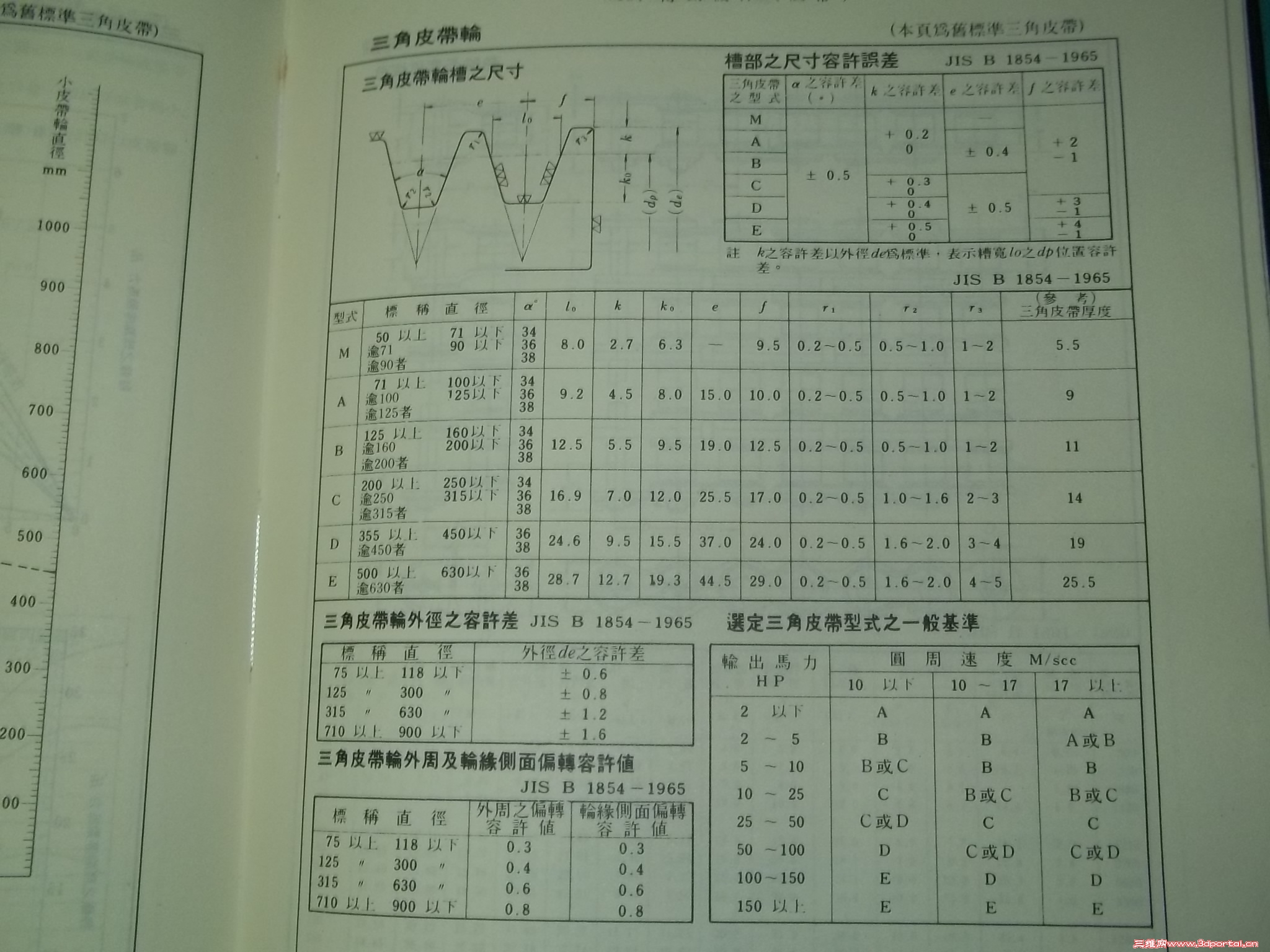

是V形槽非牙型 , 參考規格

我爱用acad · 发表于 2014-5-5 10:30:22

剧毒发表于 2014-5-4 15:05 static/image/common/back.gif
) i* z$ N* m7 d1 x: Z0 J) b: n& f关键是画槽形，cad会的，Sw双槽不好弄几何关系，快速捕捉（灰色捕捉槽壁与dd线交点）

楼主既然能画出CAD槽形了，那复制到SW中旋转生成就可以了。

asking_001 · 发表于 2014-5-5 16:49:16

http://www.3dportal.cn/discuz/forum.php?mod=image&aid=2218501&size=300x300&key=0e9a785c0742d8db&nocache=yes&type=fixnone

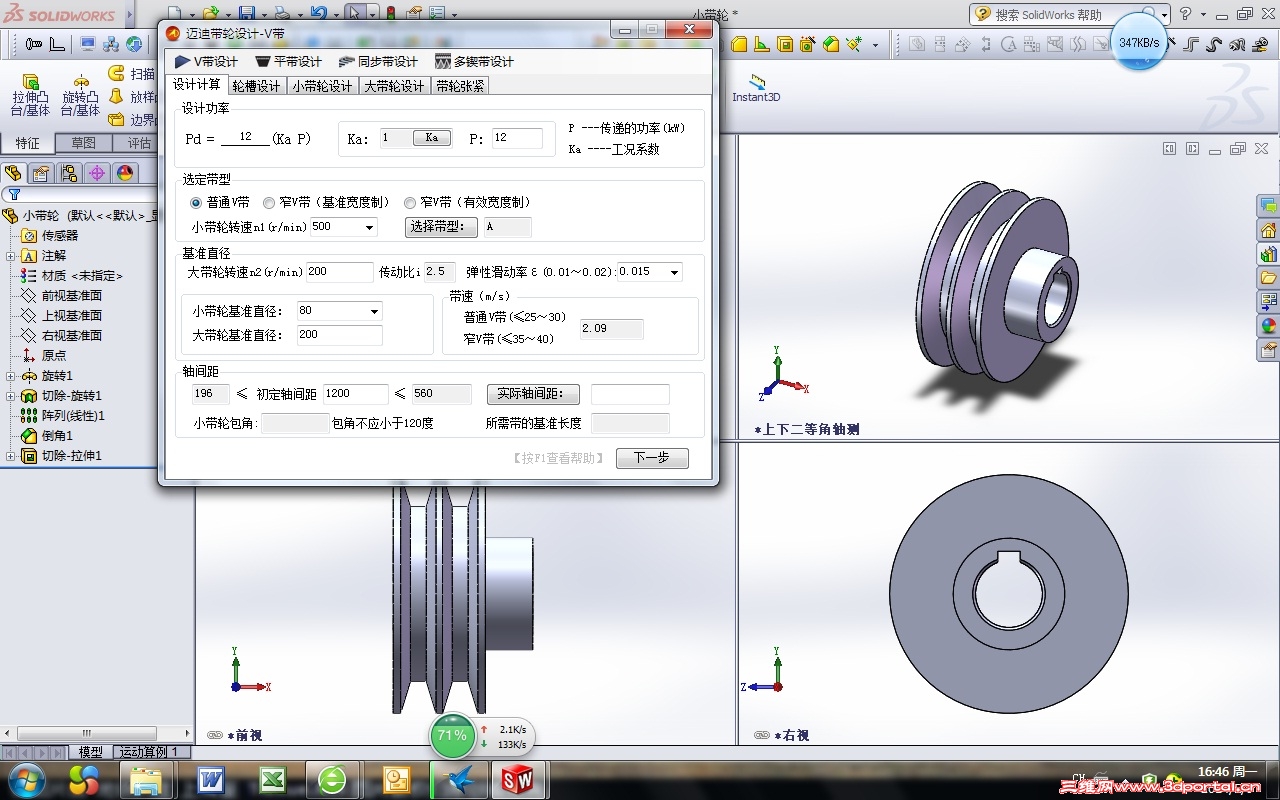

直接用迈迪工具插件非常方便。

倩=青！ · 发表于 2014-5-5 16:58:35

直接旋转，不是很简单吗。
