小练习--这个图如何画？

我爱用acad

4 o8 ^' Z* m) n  ^

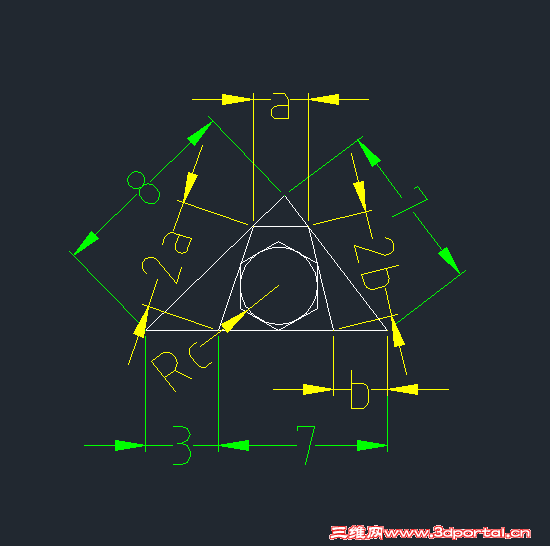

; {7 g, ]' K! `/ X3 q9 j小练习--这个图如何画？
求a、b、c各是多少？
) ?- f( \" ?7 y9 H# [
8 w+ Z, ~: [3 a2 u/ K

安逸亦如风

2 s8 ^, [3 N( ^- a 厉害  顶一下

龍之蠍

oxm44

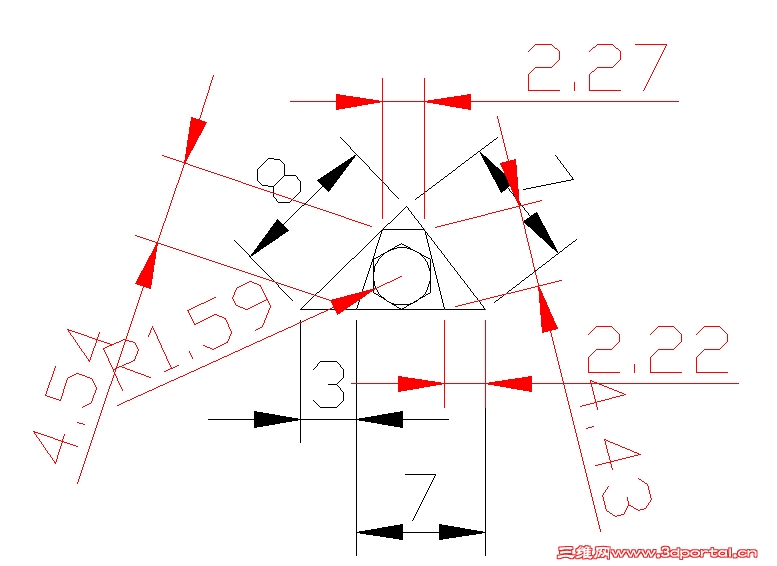

缩放
0 b5 D, ^5 a7 [7 ]

我爱用acad

oxm44 发表于 2014-5-2 22:49 static/image/common/back.gif
缩放

. p( d4 _9 ~6 x. p大师，内部是个内接六边形，请再画一下吧。

泽畔无语

oxm44

我爱用acad 发表于 2014-5-2 22:52 static/image/common/back.gif
4 J* x6 _! ?1 Y( M, n( ^' q大师，内部是个内接六边形，请再画一下吧。

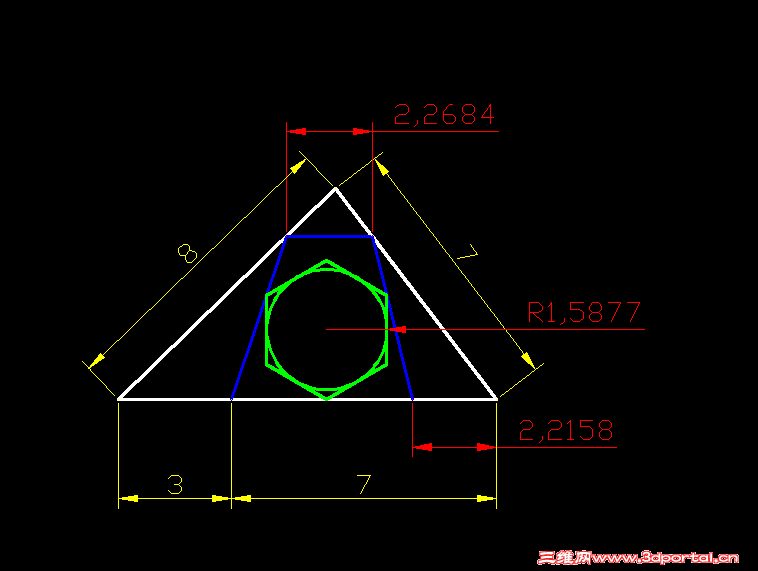

1 D" J+ E  M3 }4 Q3 H2 a# e6 L哈哈.草率了,谢谢。

wupeiqi

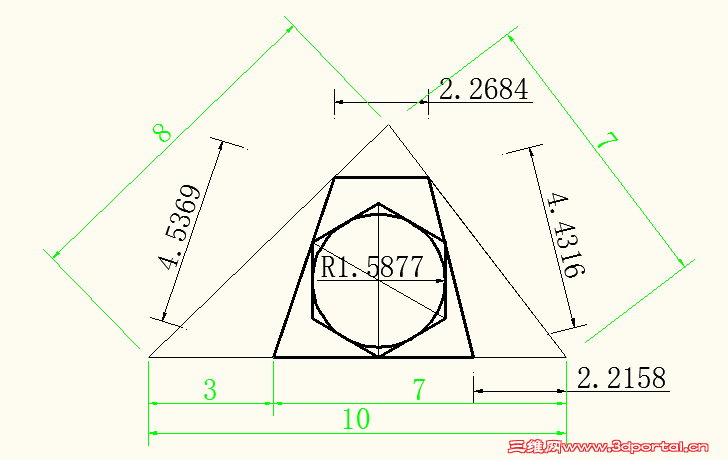

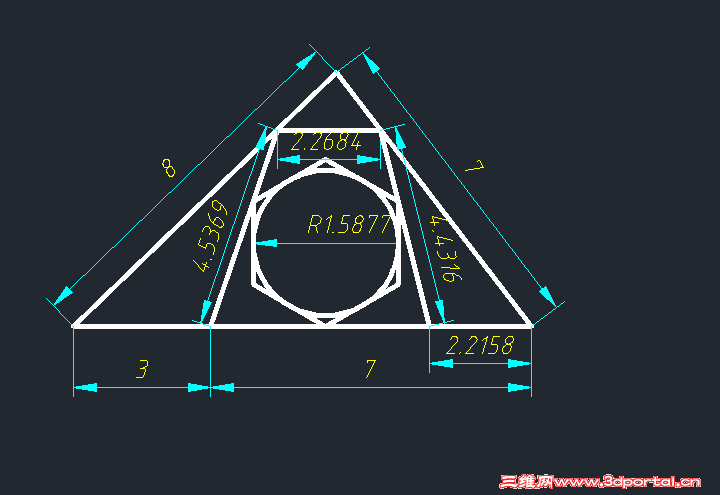

小练习，练习下。

q542748861

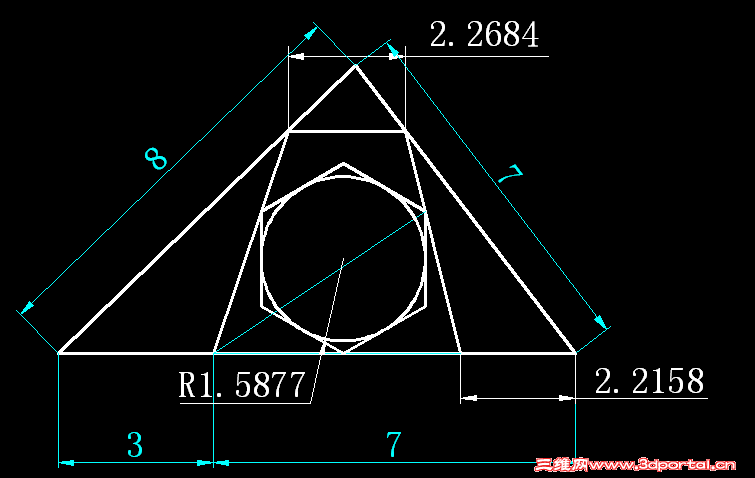

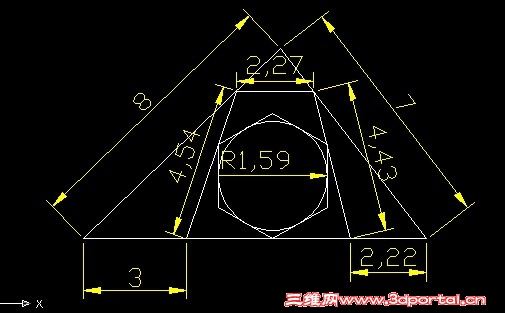

看到这样的题目我的脸由红到白····  还查了一些资料 死硬才做出来···
7 A. X0 V1 v; I8 H, _# ~; P
; A& [/ D( x% l; m% o7 X: c1 \
0 y2 [; Z5 j# M" o

& @3 \- E) r& T5 V$ I% q9 e

zhang-leon

求大神写解题过程

倩=青！

没思路。
还有个困惑很久的问题请教下：CAD在实际运用中这种缺少条件的图形需要画吗？还是就为个人兴趣！

我爱用acad

zhang-leon 发表于 2014-5-4 22:48 static/image/common/back.gif
, ^/ T/ L3 Y$ W( G3 U9 J+ T% H0 N求大神写解题过程

晚上回去给你写，现在不太方便。

我爱用acad

倩=青！ 发表于 2014-5-5 09:25 static/image/common/back.gif
没思路。
# c' ?1 h. V. \4 k还有个困惑很久的问题请教下：CAD在实际运用中这种缺少条件的图形需要画吗？还是就为个人兴 ...

首先，本题并不缺条件，否则楼上这么多朋友怎么做出此题？
其次，需不需要画这类图，仁者见仁智者见智吧。
* v" n4 w5 T3 e. R4 ]6 t第三，出此题、做此类题，并不仅为个人兴趣。大家参与这个活动，即可学习很多的几何原理（定理），又可学习很多的CAD几何画法，还可结交好多志趣相同的朋友们，何乐而不为？

oxm44

倩=青！ 发表于 2014-5-5 09:25 static/image/common/back.gif
没思路。
) H6 D% t, k% Q; k) g8 P4 R9 C还有个困惑很久的问题请教下：CAD在实际运用中这种缺少条件的图形需要画吗？还是就为个人兴 ...

' v, K- ~7 Y/ l8 c必须明确，这类图并非工程施工图，而是设计要求图。是使用方对设计人员提出的必须满足的条件要求而给出的图纸。设计者再按此要求绘制出施工图。注意，此类图并不缺少条件！

q542748861

oxm44 发表于 2014-5-5 12:31 static/image/common/back.gif
& G: b8 Z7 f( _; W必须明确，这类图并非工程施工图，而是设计要求图。是使用方对设计人员提出的必须满足的条件要求而给出的 ...

  我非设计人员  非绘图人员······  就是喜欢CAD 偶尔看看论坛，  好多不懂的···
   希望大神指点

倩=青！

我爱用acad 发表于 2014-5-5 11:59 static/image/common/back.gif
首先，本题并不缺条件，否则楼上这么多朋友怎么做出此题？
其次，需不需要画这类图，仁者见仁智者见智吧 ...



我爱用acad

画法：

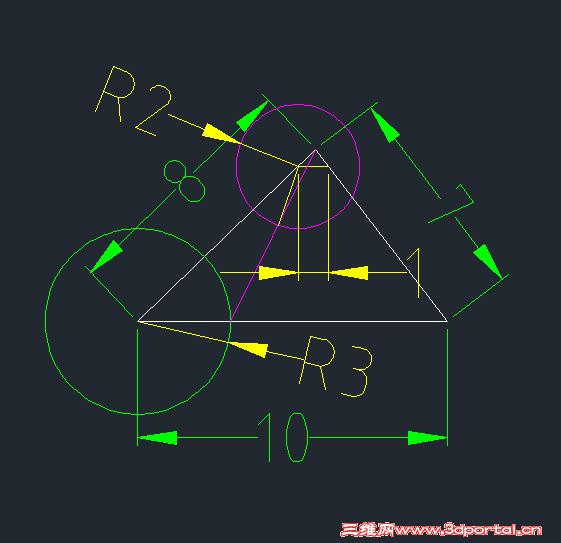

; ]. j/ o+ M/ R  @1、画出三角形及内部线。

. e' X8 G- ^! K' P# A+ ~

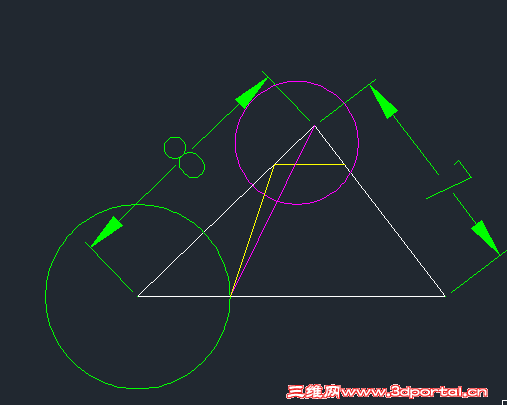

) m, U- B& F( i' x5 D$ s2、参照缩放。

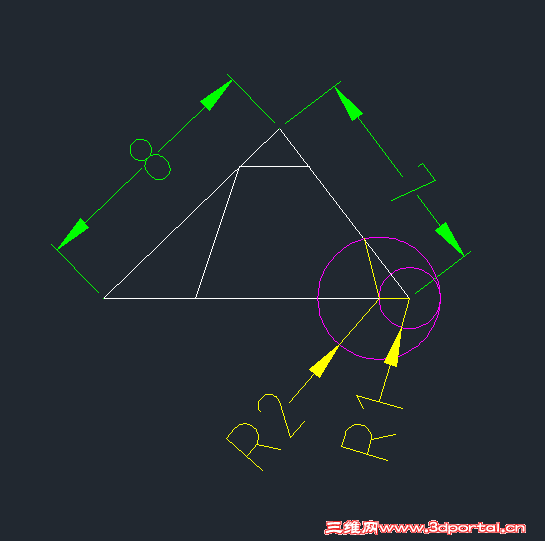

+ `8 O" s. `2 H, L: \3 T" k7 \3、画右下二线。
) b6 W+ ^$ B& M% I3 N
" ^+ i& n5 ]6 A. W7 V' J

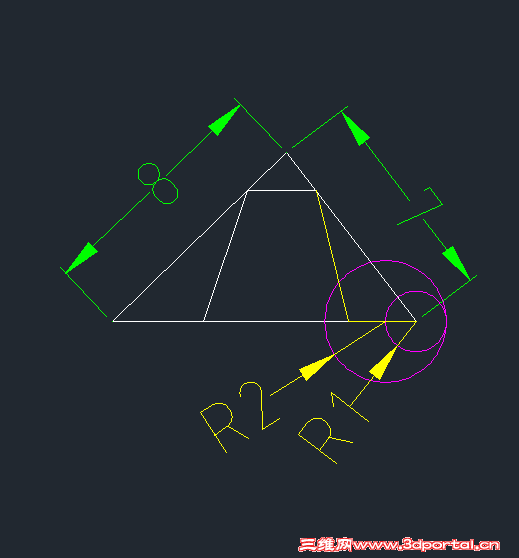

+ Z" R, N# q5 L& U1 ?8 F& W- X% g4、参照缩放。
/ \3 i! B5 \9 m( V9 i& p! ~# ^" O

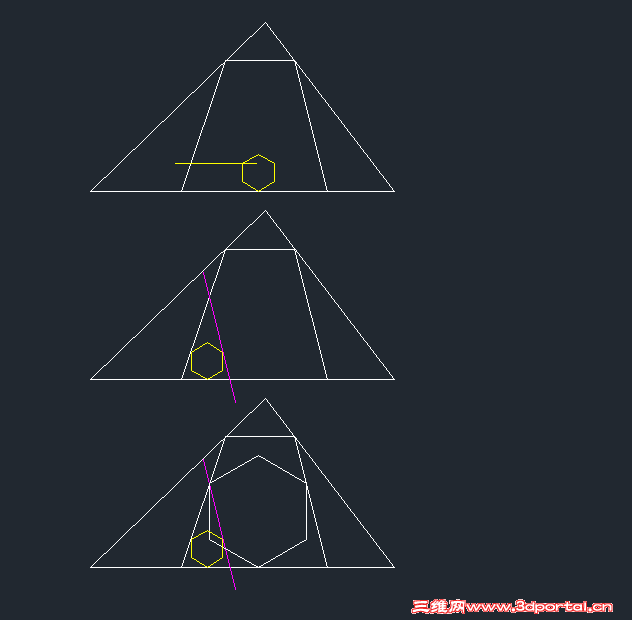

5、画内接六边形并参照缩放。

+ D7 F% h2 `4 [5 h) e/ m
6、再画六边形内切圆，整理图形，标注尺寸。
: l( _2 H1 I7 n8 o" ~5 j4 a

移不动々联不通

能不能用solidworks画出来啊  我在研究半天了  没有思路，关键我也是门外汉！请大神指点一下

我爱用acad

移不动々联不通 发表于 2014-5-6 21:38 static/image/common/back.gif
1 E' x! F- v8 A0 x4 T4 W4 L能不能用solidworks画出来啊  我在研究半天了  没有思路，关键我也是门外汉！请大神指点一下

" `4 B( L0 `1 Z3 s  j; H/ K17楼画法已很详细了，朋友可能是对SC这个命令不太熟悉，其作用和功能十分强大， 学会使用这一命令后，此题就会做了。
