[求助] 关于钣金展开的问题,谢谢各位大神了,在线等................

[复制链接]
发表于 2014-4-21 20:44:30 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
这两个结果是不同的人画的,不知道有什么区别,两个圆角,K因子都一样,为什么会这样,给外协厂加工的话,加工出来的尺寸也不一样吗??

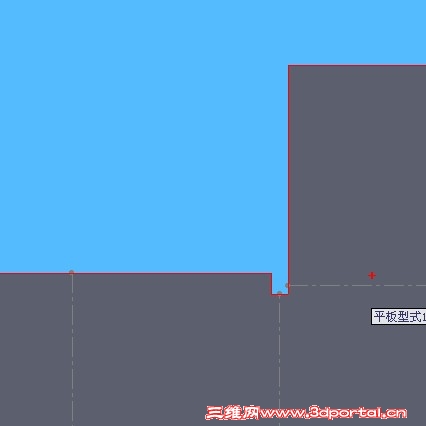

自己画的

自己画的

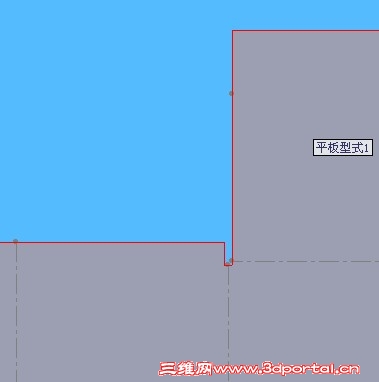

同时画的

同时画的
发表于 2014-4-21 20:57:27 | 显示全部楼层 来自: 日本
没文件,看不出差别,把两个文件发来看看
发表于 2014-4-21 21:01:45 | 显示全部楼层 来自: 中国湖北黄冈
只不过是止裂槽尺寸的差别而已,折弯线一样的。$ ^4 F! S' z3 k" [6 F; s0 ~
第一张图的止裂槽尺寸大一些,折弯后角落部位有空隙。8 Y3 k: `* \6 k' @
第二张图的止裂槽尺寸小一些,折弯后角落部位没有空隙或小一些。如果焊接的画容易一些。
发表于 2014-4-21 21:21:59 | 显示全部楼层 来自: 中国江西九江
折边的位置应该不一样吧。
 楼主| 发表于 2014-4-21 21:27:52 | 显示全部楼层 来自: 中国北京
但是我是用同样的方法画的,为什么不一样呢
 楼主| 发表于 2014-4-21 21:28:42 | 显示全部楼层 来自: 中国北京
我量了折弯线到边的距离也是不一样的啊,怎么回事啊
发表于 2014-4-21 22:04:37 | 显示全部楼层 来自: 中国湖北黄冈
恶霸----lufy 发表于 2014-4-21 21:28 static/image/common/back.gif
' j1 t+ ~( T' q6 k* J0 @  U1 n# l7 G3 U我量了折弯线到边的距离也是不一样的啊,怎么回事啊
( a/ X& O' ?, h# X
估计是折边半径R是包括或不包括在尺寸范围之内的问题。1 E6 b; u6 A$ @7 J& N
也可能是止裂槽的尺寸是1倍料厚还是2倍料厚的问题。4 O1 y* t- ~6 o! Y1 Z  w2 ^
仔细检查一下折弯参数能够查出差别来。
 楼主| 发表于 2014-4-21 22:11:25 | 显示全部楼层 来自: 中国北京
这个是两个文件,麻烦帮我看下,我实在看不出来有什么区别

新建文件夹.rar

238.5 KB, 下载次数: 10

发表于 2014-4-21 22:49:31 | 显示全部楼层 来自: 中国浙江嘉兴
恶霸----lufy 发表于 2014-4-21 22:11 static/image/common/back.gif% ]4 Y: `2 }# c) x. P6 r
这个是两个文件,麻烦帮我看下,我实在看不出来有什么区别
' L( @( B* {1 G( ~0 H' K+ s
你的K因子不一样,所以折弯线到边的距离也是不一样的。
发表于 2014-4-22 09:25:01 | 显示全部楼层 来自: 中国天津
恶霸----lufy 发表于 2014-4-21 21:28 static/image/common/back.gif2 I2 S! w. l  W# t- Z0 t
我量了折弯线到边的距离也是不一样的啊,怎么回事啊
6 ]/ I2 w: g3 j. a4 A' N  B
建议看看边线法兰的位置,如果其他参数设置没问题的话。
发表于 2014-4-22 11:36:04 | 显示全部楼层 来自: 日本
恶霸----lufy 发表于 2014-4-21 22:11 static/image/common/back.gif
. _* d# _( u5 \4 s这个是两个文件,麻烦帮我看下,我实在看不出来有什么区别
0 |% e# o9 g- p. j# U6 x; l# l
1。比较下你2个参数的设置,有不同的
* ?' W! T) B* l; p0 \' `

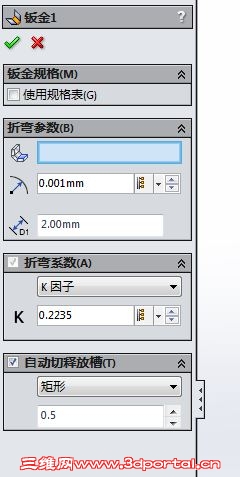

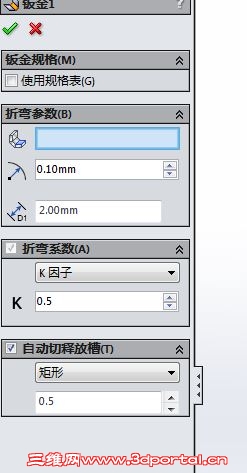

2 P* p3 J4 |* U8 T 6.JPG 7.JPG 4 m8 y6 U! k/ G, j# o

- ]; D6 s. M( X2。折弯时,使用默认的半径,注意要打勾,不然,每个折弯的半径都不统一,导致你展开的尺寸有不同6 Q8 T8 w" k& h) y0 k

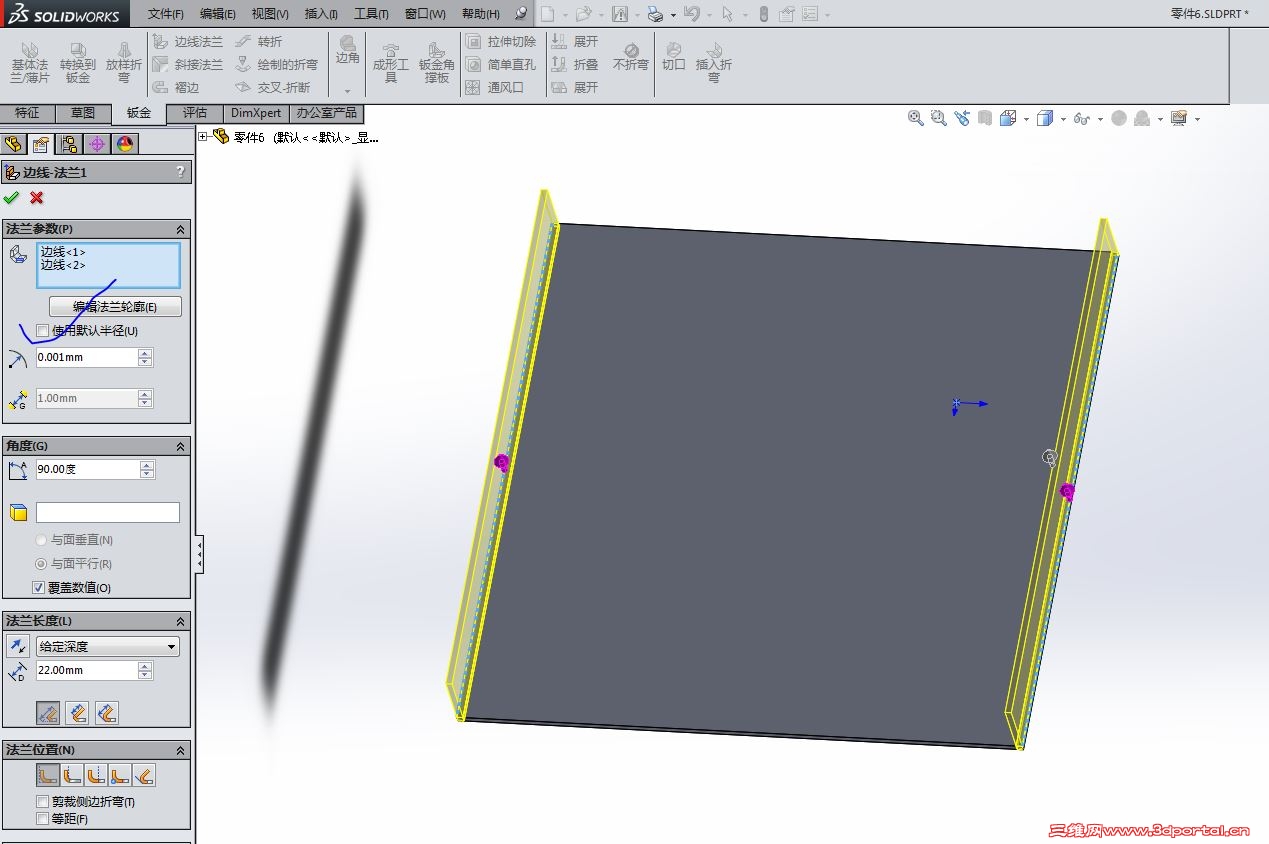

2 W+ U4 v0 |% Y0 K$ B 6-2.JPG
( R0 {+ l8 N; E" e  w: ]. {) r4 w1 e( V
/ l! B6 T7 t+ ^" C6 x; j

( ~; b9 ~8 s: c2 S% W7 n2 }6 y- @/ u' Z8 K8 C/ W* m
发表于 2014-4-22 12:20:01 | 显示全部楼层 来自: 中国湖北武汉
一般做简单的用折弯扣除系数,做非90度的折弯可以用k因子
发表于 2014-4-22 13:08:05 | 显示全部楼层 来自: 中国江苏南京
每个加工厂的折弯模具是有差异的,折弯刀口不同,加工出来就会有区别,所以你只要把外形尺寸和关键尺寸给他就行了。另外还有一个最会被忽略的,就是材料厚度。比如2.0的板子会有1.95的,那么折出来尺寸就有差异。
 楼主| 发表于 2014-4-22 18:55:45 | 显示全部楼层 来自: 中国北京
hongwei_1987jp 发表于 2014-4-22 11:36 static/image/common/back.gif
" }& }2 w3 r( I1 l, M1。比较下你2个参数的设置,有不同的

: K# e3 \/ A3 D: c- v8 b  [我晕,是这样的啊,这个问题困扰我好几天了,谢谢啊,我每次都是边线法兰的时候设置这个折弯半径,没看过"钣金1"这项,那就是说每次做钣金特征时都要设置好这个选项是吧,我太菜鸟了
 楼主| 发表于 2014-4-22 18:57:23 | 显示全部楼层 来自: 中国北京
南京宁静 发表于 2014-4-22 13:08 static/image/common/back.gif2 Z3 e" L* |" {3 K. U, I8 B0 _
每个加工厂的折弯模具是有差异的,折弯刀口不同,加工出来就会有区别,所以你只要把外形尺寸和关键尺寸给他 ...

2 {7 J. E$ t* g# O) o1 h$ U你说的很有道理,又学到东西了
 楼主| 发表于 2014-4-22 18:58:55 | 显示全部楼层 来自: 中国北京
南京宁静 发表于 2014-4-22 13:08 static/image/common/back.gif
& n2 s' q# g2 @& w7 v每个加工厂的折弯模具是有差异的,折弯刀口不同,加工出来就会有区别,所以你只要把外形尺寸和关键尺寸给他 ...
& `  G8 w5 d" @5 A
我们一般做钣金图纸的时候,用不用给出展开图的工程图
发表回复
