弯曲的面如果出一张平面的工程图

り洫、寥寂↘ · 发表于 2014-4-17 08:21:33

您需要登录才可以下载或查看，没有帐号？注册

x

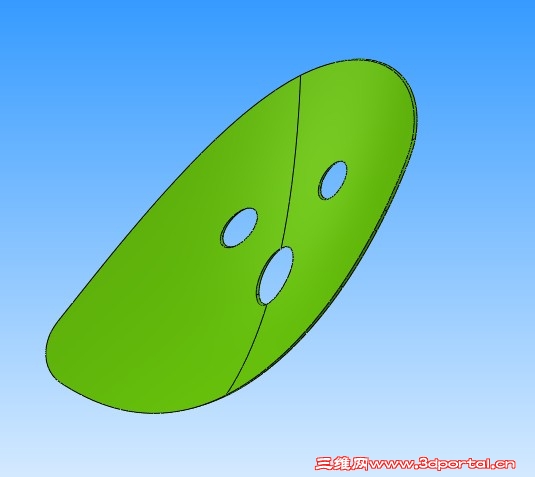

有人知道一个曲面怎样出一张平面的工程图或者在3D图里面曲面变成平面？

loveshan98973 · 发表于 2014-4-17 09:58:47

做成钣金？

り洫、寥寂↘ · 发表于 2014-4-17 10:09:14

loveshan98973 发表于 2014-4-17 09:58 static/image/common/back.gif7 P {# G) C8 E4 w) ]: Z3 y
做成钣金？

只要能出平面的工程图就可以了

loveshan98973 · 发表于 2014-4-17 10:24:01

り洫、寥寂↘ 发表于 2014-4-17 10:09 static/image/common/back.gif7 `" Q" _* u: d, n' f& W
只要能出平面的工程图就可以了

那就做成钣金冲压件，然后展开。

り洫、寥寂↘ · 发表于 2014-4-17 11:25:59

loveshan98973 发表于 2014-4-17 10:24 static/image/common/back.gif8 O! |' S5 q0 B- O0 @* `7 b
那就做成钣金冲压件，然后展开。

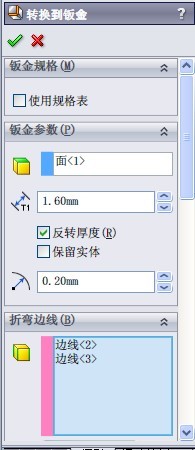

我这个不是钣金件做出来的有办法转换成钣金吗？

keilei001 · 发表于 2014-4-17 11:39:09

不知楼主是想出钣金展开图还是想出零件的工程图。
如果要把3D曲面零件以2D的工程图表达出来是比较麻烦的。
给两个我在网上下载的螺旋桨图纸让楼主参考。

46000DWT螺旋桨CAD图.rar (103.08 KB, 下载次数: 11)

loveshan98973 · 发表于 2014-4-18 08:33:31

り洫、寥寂↘ 发表于 2014-4-17 11:25 static/image/common/back.gif
6 h2 F0 p8 W! B7 C4 I6 S/ k0 a# g我这个不是钣金件做出来的有办法转换成钣金吗？

zhuyi0829 · 发表于 2014-4-18 09:04:32

楼主看看这形状能展开吗，不是什么图都能展开的，圆弧曲面要展开切口在哪里？

快乐生活-杜 · 发表于 2014-4-18 09:22:20

我原先也有同类的问题，无法转成钣金图继而展开，应该理解为这是一个冲压件而非钣金件，是无法展开的，因为冲压件的变形是无法设定的，延展的变形是模具决定的。
