简单的车铣复合四轴

丨小七丨 · 发表于 2014-4-16 11:25:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由丨小七丨于 2014-4-16 11:30 编辑

此零件为本人毕业设计主题，仅供新手学习。大手勿喷！2D

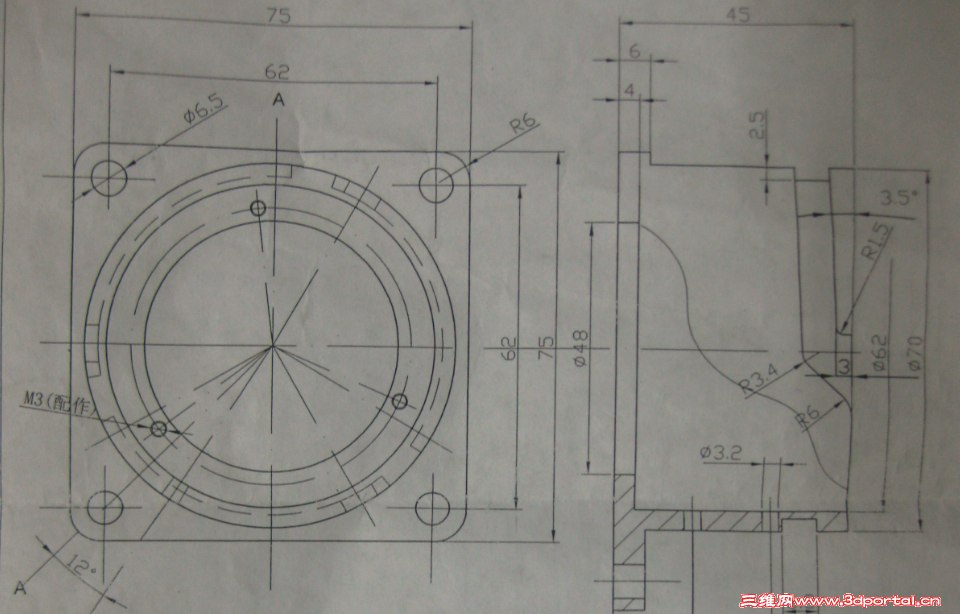

2D图纸

3D

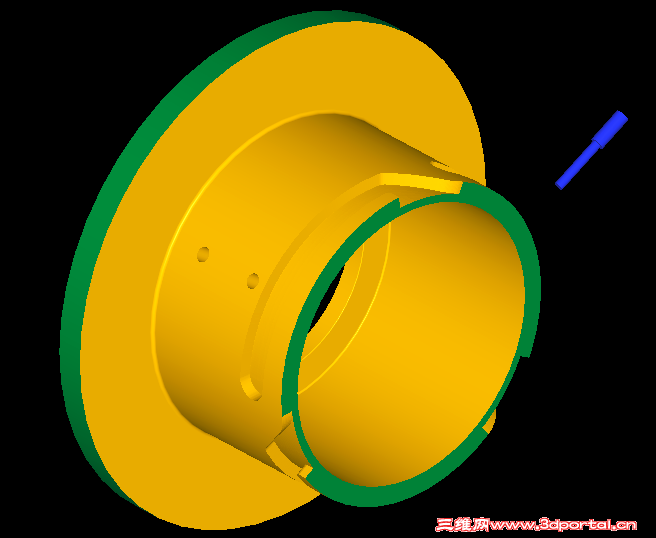

3D模型

丨小七丨 · 发表于 2014-4-16 11:32:18

沙发自己坐

feng-ling · 发表于 2014-4-16 18:08:27

顶一个，顺便下来看看

非主流~不离 · 发表于 2014-4-17 18:17:42

楼主发个MCX6以下的文件看看，MCX7文件看不了。

爱是执著的修行 · 发表于 2014-4-18 08:50:18

支持一下下

丨小七丨 · 发表于 2014-4-18 09:48:06

非主流~不离发表于 2014-4-17 18:17 static/image/common/back.gif6 N" G# M6 S2 D; |/ R9 o8 T: w+ X6 g
楼主发个MCX6以下的文件看看，MCX7文件看不了。

这个是X5的

非主流~不离 · 发表于 2014-4-20 11:58:26

谢谢楼主的精彩分享。文件是MCX5的版本的，我的是MCX6的能看见啦。

非主流~不离 · 发表于 2014-4-20 12:04:15

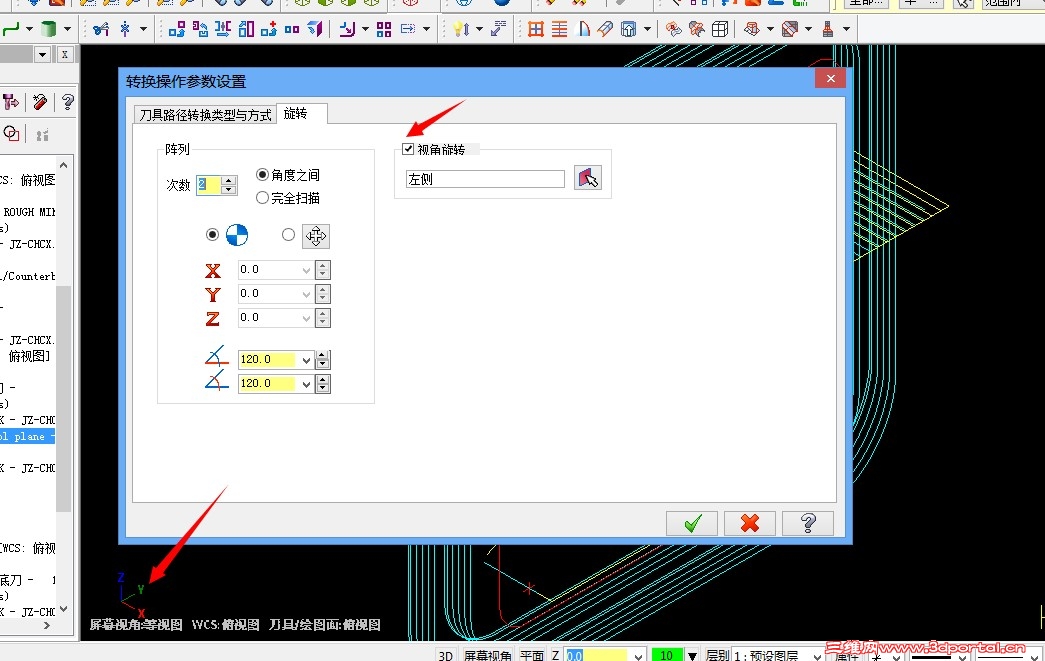

有个问题想请楼主指点一下。外圆70中的三条螺旋槽用了刀具路径旋转做的，里面的参数怎么样设置的，能不能详细讲解一下。因为我也想学习四轴加工。

丨小七丨 · 发表于 2014-4-20 12:23:07

非主流~不离发表于 2014-4-20 12:04 static/image/common/back.gif9 E& T2 L% p# w8 \) m- |# b! Z* M
有个问题想请楼主指点一下。外圆70中的三条螺旋槽用了刀具路径旋转做的，里面的参数怎么样设置的，能不能详 ...

1

需搞清楚屏幕视角，构图平面

非主流~不离 · 发表于 2014-4-20 12:35:09

楼主回复很快，很给力啊。谢谢，学习了，。1.左侧视图和右侧视图有什么分别呢。2.是不是只能用刀具路径旋转做呢，有没有其他方法。

丨小七丨 · 发表于 2014-4-20 13:05:27

非主流~不离发表于 2014-4-20 12:35 static/image/common/back.gif
3 l( \7 a6 K; z/ y楼主回复很快，很给力啊。谢谢，学习了，。1.左侧视图和右侧视图有什么分别呢。2.是不是只能用刀具路径旋转 ...

1 需建立三维空间想象力加强制图方面学习
2 路径转换方便快捷你也可以单个做
3 那个槽是用 C轴外形做的你也可以用2D挖槽

非主流~不离 · 发表于 2014-4-20 13:16:45

楼主不错，热心人啊。再次表示感谢。希望以后再跟楼主学习学习。现在水平有限，下次加工一个四轴零件给楼主看看。

丨小七丨 · 发表于 2014-4-20 13:18:44

非主流~不离发表于 2014-4-20 13:16 static/image/common/back.gif
* J7 g/ L* G! W0 C* p0 J0 Y0 V楼主不错，热心人啊。再次表示感谢。希望以后再跟楼主学习学习。现在水平有限，下次加工一个四轴零件给楼主 ...

呵呵那里。相互学习共同进步

★复活使者★ · 发表于 2014-4-20 15:48:36

楼主无私，共同学习共同进步

非主流~不离 · 发表于 2014-4-20 17:56:12

轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。。。。。刚刚自己找到的，大家分享一下。

悠闲、 · 发表于 2014-4-20 18:15:10

楼主讲的很详细。谢谢楼主了。

非主流~不离 · 发表于 2014-4-21 14:00:02

今天用四轴加工做了一个六角形。差点成功了。最后铣第六个面的时候做坏了。不好意思上图。

非主流~不离 · 发表于 2014-4-21 14:08:09

铣第六个面的时候做坏的原因是；后处理不行。我用手工改的时候最后是G0 Z100. 我怕主轴不够高改成G0 Z250 忘了加小数点结果你懂得。。。

请哪位大侠给个好的四轴后处理，要求都用G54，前面不要调动刀具《加工中心变数控铣安全第一》，最后Z轴G28到原点，Y轴会原点。

hnhyxq · 发表于 2016-7-18 17:02:15

学习了，那个槽要展开才能加工吗。

zhuyi0829 · 发表于 2016-7-18 17:22:52

非主流~不离发表于 2014-4-20 17:56& p* ]7 ^) h9 r& o. c6 r' c
轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴 ...

轴测图一般都是从自己定义的方向位置的的视图，为什么只有三个可见平面？，想定义哪里就哪里，真搞不懂

三伏天儿66 · 发表于 2016-7-18 21:19:10

谢谢分享很好的资料！

ZHUYUSHUO · 发表于 2016-7-19 14:40:02

下来练习一下，谢谢了

一场情绪的苏醒 · 发表于 2016-7-19 15:33:55

下来练习一下，谢谢了

范志铭 · 发表于 2016-7-21 13:24:54

端面钻孔，C轴钻孔和C轴外形

tagg55 · 发表于 2016-7-25 11:18:54

不错哦
