新人求助帖：不规则凸台怎么画啊

yyy277520 · 发表于 2014-3-14 10:35:32

您需要登录才可以下载或查看，没有帐号？注册

x

如题，我要画个凸台，上面为3角形，下面为四边形，如何三维制作啊，反正是不能通过旋转的制作的图形。求指导！

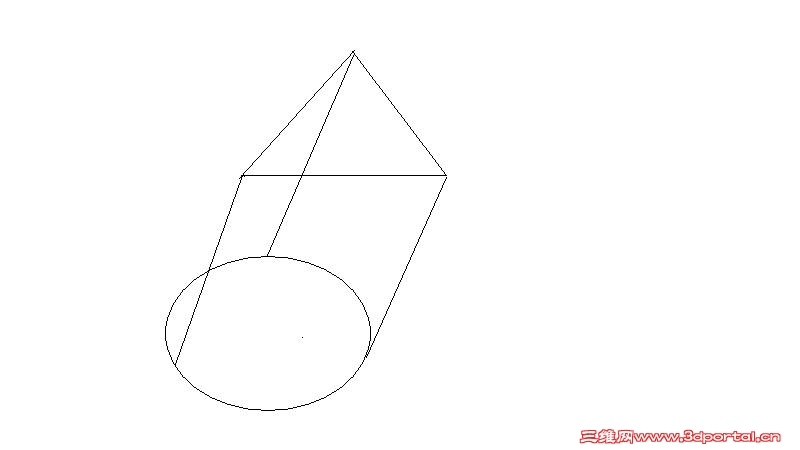

下面这是草图，有点丑~~~~ 反正是不能通过拉伸/旋转制作的三维图。

Gddqsdc · 发表于 2014-3-14 10:36:36

拉伸不会吗

qyjlg · 发表于 2014-3-14 11:06:29

图呢？

Will.Smith · 发表于 2014-3-14 11:28:40

拉伸就应该可以上个图先看看什么样的

hxjun · 发表于 2014-3-14 11:33:19

可以用扫描试一下

tangcarlos3d · 发表于 2014-3-14 11:56:23

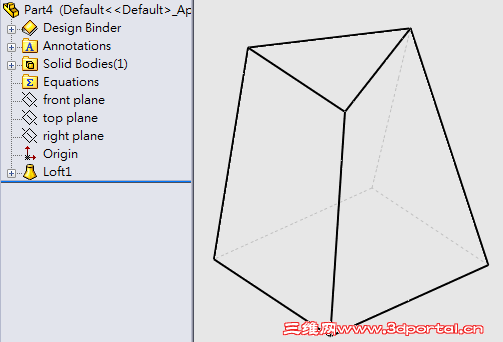

用“放样凸台/基体”命令画。

gt.adan · 发表于 2014-3-14 12:01:56

yyy277520 · 发表于 2014-3-14 12:06:45

对，和6楼的视图这样的

yyy277520 · 发表于 2014-3-14 12:08:05

7楼，都是英文版本~~~ 看不懂啊有中文版的不

fidi · 发表于 2014-3-14 13:33:41

yyy277520 发表于 2014-3-14 12:08 static/image/common/back.gif/ k$ ?$ Z4 P/ o2 ^
7楼，都是英文版本~~~ 看不懂啊有中文版的不

那是【放样】命令，画完三角和矩形后用【放样】成型，具体操作参照solidworks指导教程
