1. 先选“文件、选项”自定义《自定义功能区》,% H9 N3 O$ c7 {2 Y
2. 在右侧框中的“主选项卡”下的“应用程序”新建一个“组”,命名为“钣金”,见图1; G$ {. g7 h) |1 U2 P6 O4 @
3. 在中间的框中找到“转换为钣金”快捷按钮,将它拖到右侧的“钣金”组里面即可。见图2
a* K: R0 g9 j, p, Y& ~) R0 B4. 操作厚度子菜单件图32 G9 K% g, Z1 ?, u: n

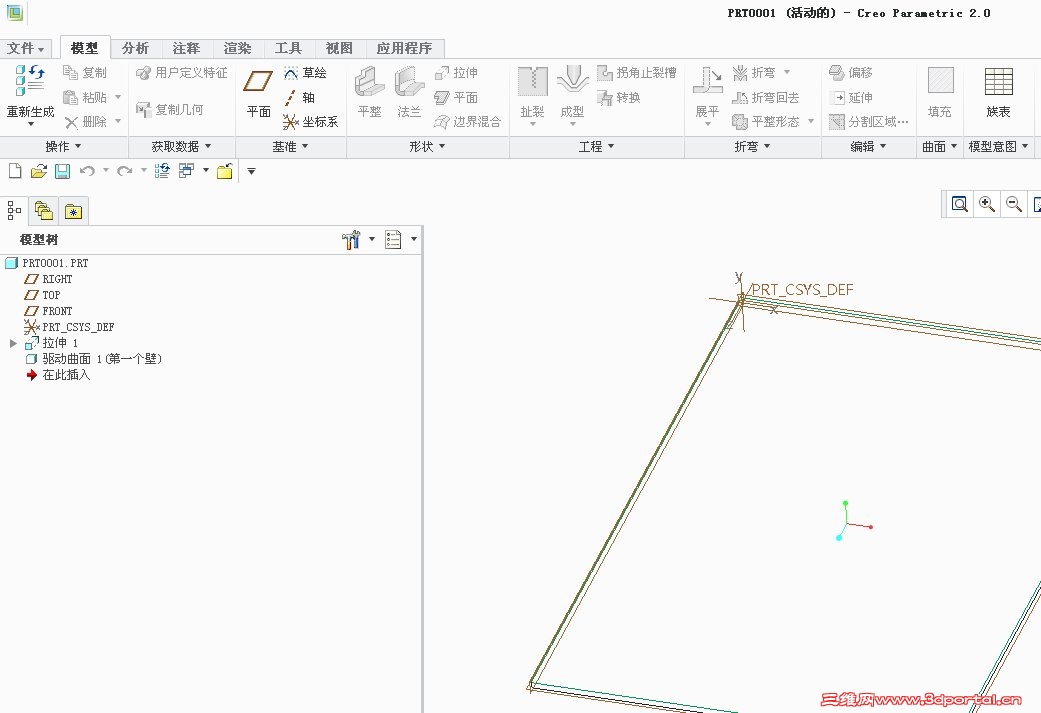

5. 转换成功的零件件图4,注意上表面的颜色已经变绿色了。特征树已经显示为“驱动曲面(第一个壁)”。
; [6 u! s2 [. R/ k' F: w; s+ a- S 其实我也是看到你的帖子以后现场研究出来的,以前也基本不用CREO。 |
