组件剖视图修改~~~~

lhlm · 发表于 2014-2-28 22:22:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

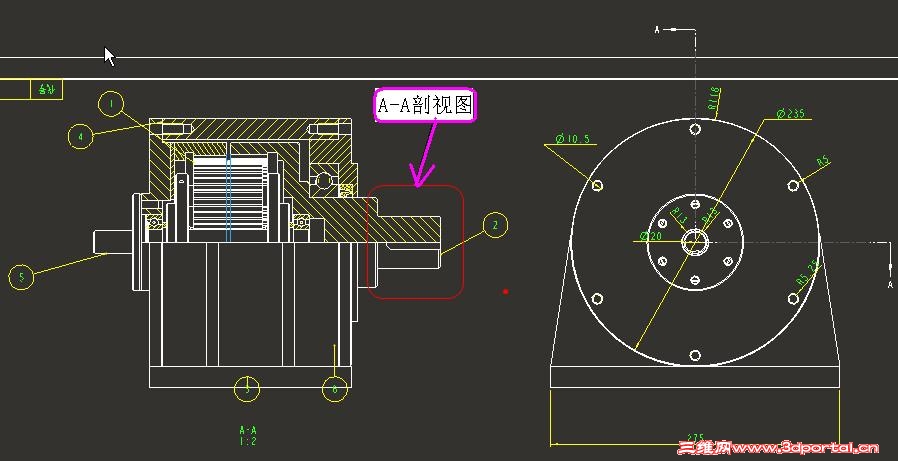

我事先做了A-A剖视图，但在框中的轴头部分不好看，我想将这部分改为

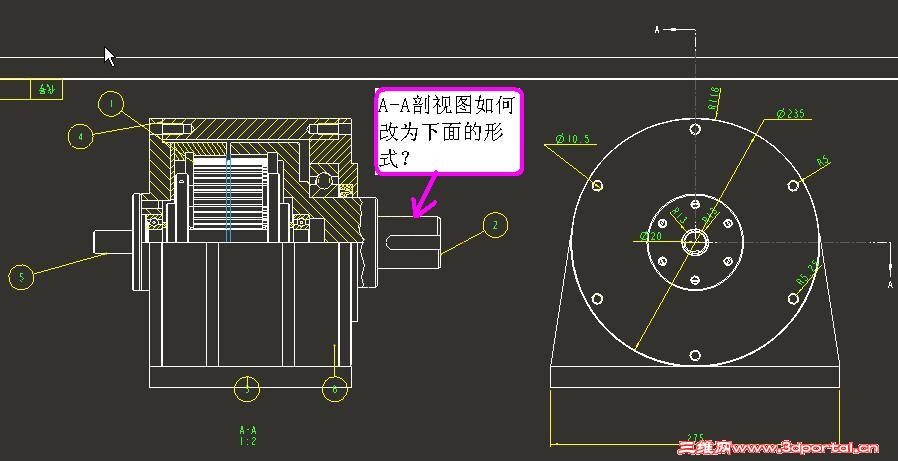

第二张图所示的形式。我该怎么做？？？？

第一张图，原剖视图~~

下图是我想修改成的样子（PS：用画图改出来的，累死我了）

ganyiwei · 发表于 2014-3-1 08:36:54

轴只剖一部分就用局部剖吧，单个零件不剖就用排除元件。

tangcarlos3d · 发表于 2014-3-1 10:06:53

本帖最后由 tangcarlos3d 于 2014-3-1 18:54 编辑

修改剖视图，将视图的剖切位置由"full"改为"local"，再画一个封闭框框将不剖的排除在外，确定即可。必要时重生视图。

lhlm · 发表于 2014-3-1 18:44:18

tangcarlos3d 发表于 2014-3-1 10:06 static/image/common/back.gif' Y9 P6 |: x. P* _0 `. f! b; D+ O
修改剖视图，将视图的剖切位置由"full"改为"local"，再画以个封闭框框将不剖的排除在外，确定即可。必要时重 ...

谢谢ganyiwei和tangcarlos3d

我成功了~~~

LoLo_乐 · 发表于 2014-3-1 19:22:56

将视图改成局部剖视图
