装配图中零件虚线的显示问题

zgwin0919 · 发表于 2014-1-7 09:28:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

[size=14.399999618530273px]在装配图的工程图中，我想在一个视图的只显示1~2个零件实体，我是点开工程图视图中的零件树右键显示隐藏的边线，

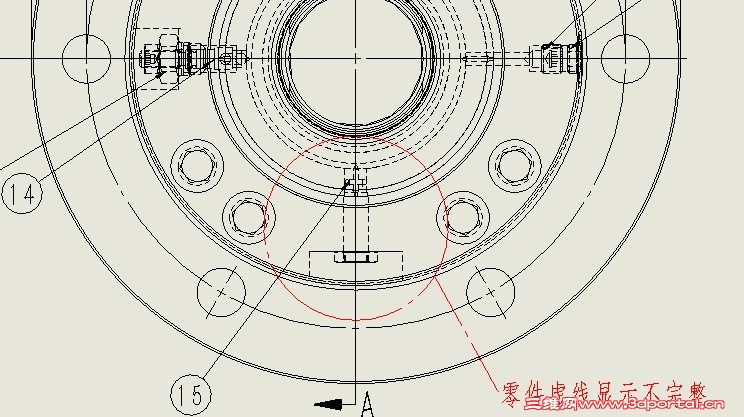

[size=14.399999618530273px]可是为什么有的能完整显示出零件的虚线，有的只能显示半个（图片中下方零件显示不完整）

qiminger · 发表于 2014-1-7 09:38:55

不要在工程图上右键显示隐藏的连线，正确方法是在设计树上想要显示的零件上右，右键/显示隐藏的边线。

xuwenhua · 发表于 2014-1-7 10:08:30

隐藏不要表达的边线。

zgwin0919 · 发表于 2014-1-7 11:57:30

我就是在设计树上右键，选择显示隐藏的边线的，不然左侧的那个零件虚线也不会显示的这么完整，可是下测的零件同样的操作，结果就是显示不出来。
