轴上的键怎么画啊

lyz060301113 · 发表于 2013-12-27 17:13:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

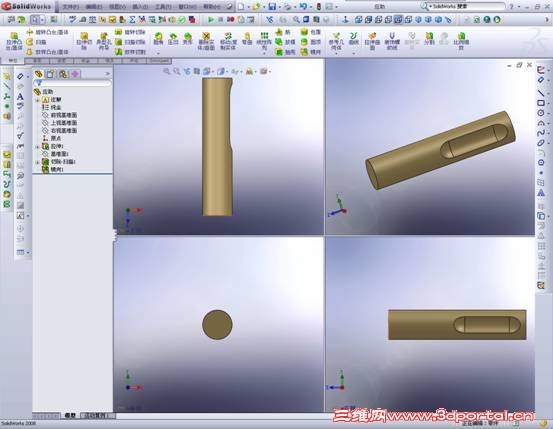

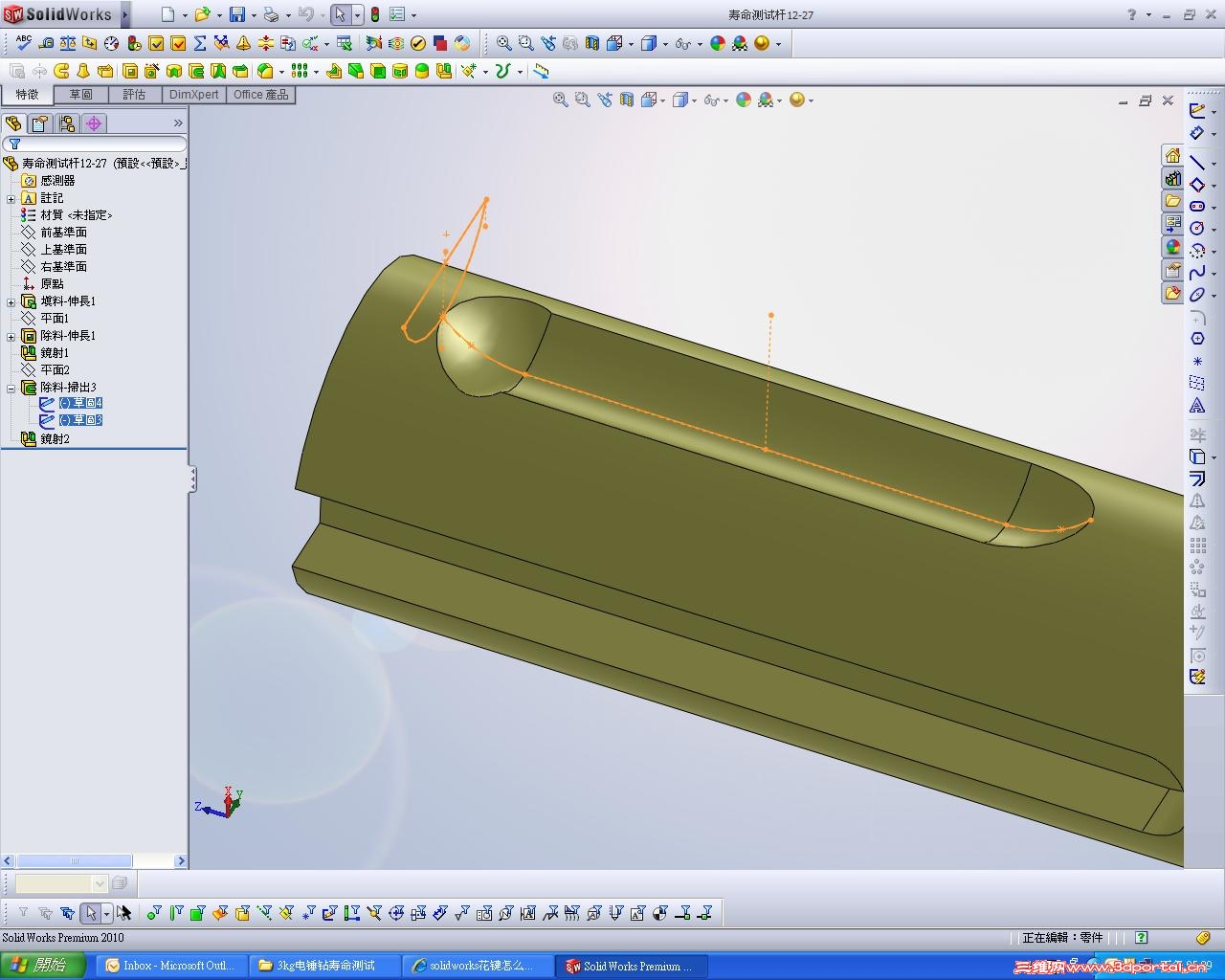

画了一根轴，草图前后的曲线是镜像的，为撒扫描出来的前后的不一样啊。


jixiezhe · 发表于 2013-12-27 18:20:59

楼主方法错了，一般是在轴中心的面上向上建一个以轴半径为距离的基准面，然后草绘槽孔，拉深切除键槽深度即可

zhoucongda · 发表于 2013-12-27 19:37:18

源文件传上来看看！

machine134 · 发表于 2013-12-27 20:08:02

楼主，平键不是这样画的

NC@jiang@nan · 发表于 2013-12-27 20:51:58

楼主，你在哪里买到的键两头是球形的？

22795216 · 发表于 2013-12-28 07:52:56

你要画的是什么键？

xieyuanxu · 发表于 2013-12-28 09:11:11

哥们，首先我要告诉你这不是键槽噢，键与键槽配合是用来周向固定的，你这样的键槽具有平滑面，怎么固定的了啊，关于这个特征我可以给你一个文件你自己画一下，很简单。

553817404 · 发表于 2013-12-28 11:44:11

只要一步就好啦，旋转切除

林碧 · 发表于 2013-12-28 20:22:40

本帖最后由林碧于 2013-12-28 20:24 编辑

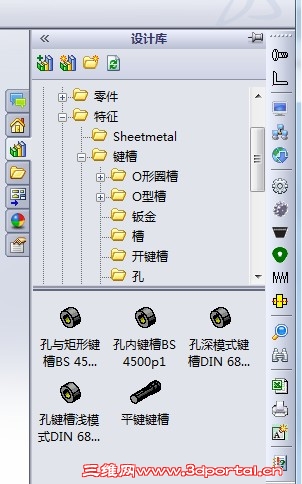

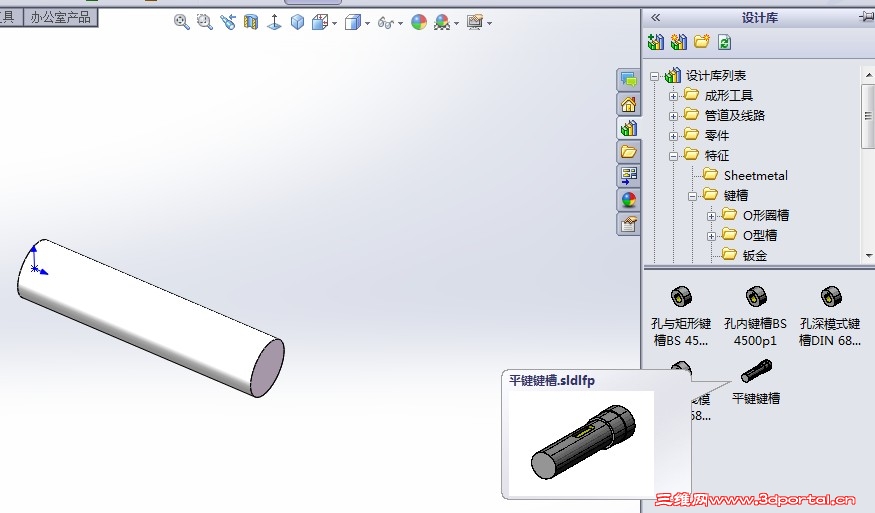

SOLIDWORKS有个超简单的平键画法，只要拖放就可以生成。

不管是轴，还是内孔，这个功能都很强大。

20chaoyue08 · 发表于 2013-12-29 21:46:53

林碧发表于 2013-12-28 20:22 static/image/common/back.gif2 ~ n# N- N4 P1 ]
SOLIDWORKS有个超简单的平键画法，只要拖放就可以生成。
$ L9 i" N ^! E0 o0 z) T' [
" i% z: A% g8 E* B4 M( j不管是轴，还是内孔，这个功能都很强大。

这个是你自己做的设计库吧。。。。

wwwzzzvvv · 发表于 2013-12-30 07:56:20

xieyuanxu 发表于 2013-12-28 09:11 static/image/common/back.gif$ C$ C2 y% g/ R6 M1 T4 X: ]
哥们，首先我要告诉你这不是键槽噢，键与键槽配合是用来周向固定的，你这样的键槽具有平滑面，怎么固定的 ...

不是键槽吗？
这个是钢球定位键槽……

xieyuanxu · 发表于 2013-12-30 08:02:55

wwwzzzvvv 发表于 2013-12-30 07:56 static/image/common/back.gif
0 T8 X; D$ P6 \% [: T: i不是键槽吗？: {- a1 |& d$ F* j3 p9 j: L5 L# r
这个是钢球定位键槽……

我知道这个槽可以放钢球，但它不是键槽，你可以说它是钢球槽，但没有钢球键槽这个说法！至少我没听谁说过有钢球键槽！或许您是专家。

缘逸 · 发表于 2014-1-1 21:51:52

应该是顶紧螺栓定位槽吧，轴套可轴向移动。
