这个三维图怎样画

hujianqiu1981 · 发表于 2013-12-27 10:51:45

您需要登录才可以下载或查看，没有帐号？注册

x

拜托！谢谢！急

yzh621 · 发表于 2013-12-27 11:11:04

应该贴上图片一边大家能看见

hujianqiu1981 · 发表于 2013-12-27 11:12:45

我贴不上去，用CAD画个简图

啥都没准 · 发表于 2013-12-27 12:01:00

无图无真相

卢丽忠 · 发表于 2013-12-27 12:10:42

帮楼主贴个图，不过看不懂什么意思

木_棉 · 发表于 2013-12-27 13:03:00

这图看不懂呀，看来落伍了

hujianqiu1981 · 发表于 2013-12-27 13:03:51

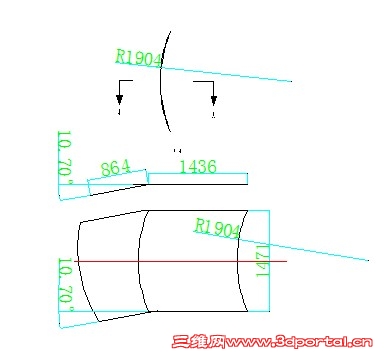

在其中一端偏10.7度长864的圆弧板，弧大弦长1471

hujianqiu1981 · 发表于 2013-12-27 13:18:39

好像我没表示准确，再看看这个

卢丽忠 · 发表于 2013-12-27 16:34:35

下班前帮楼主贴个图，这图很不规范啊。

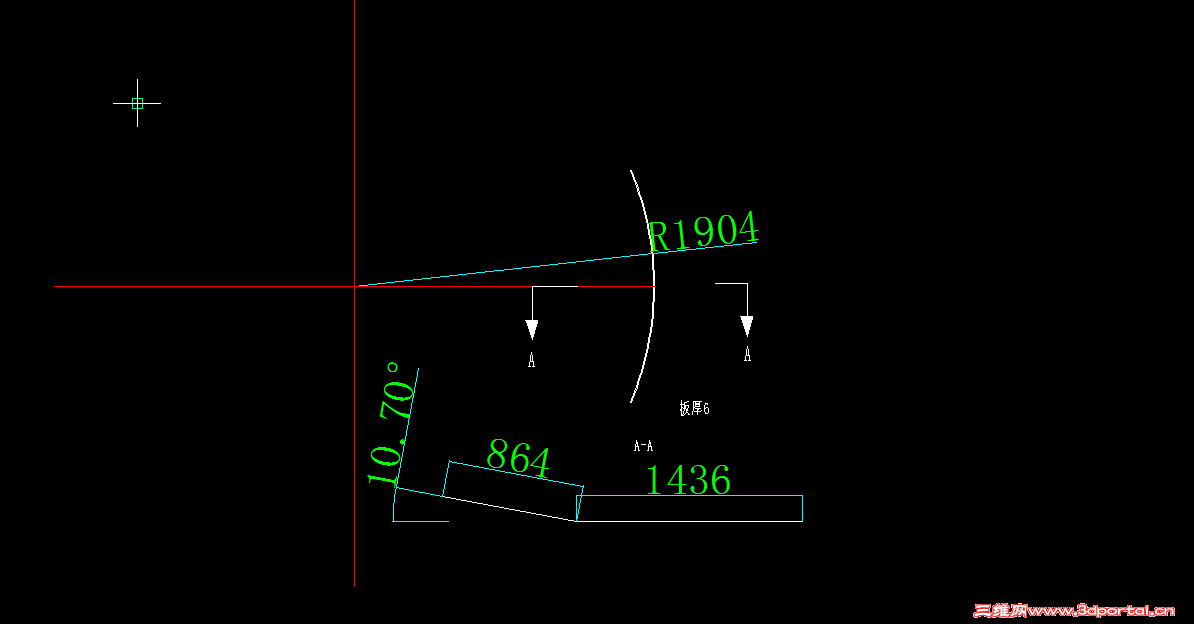

两段R1904，宽1471的曲面相接，具体尺寸表达不全啊

hujianqiu1981 · 发表于 2013-12-28 10:08:00

类似于这个零件，用哪种方法作图简便

hujianqiu1981 · 发表于 2013-12-28 10:09:47

尺寸为9层数据

553817404 · 发表于 2013-12-28 11:37:07

扫描

hujianqiu1981 · 发表于 2013-12-28 13:10:46

能办一忙吗谢谢，没有画出来

qiyuezhuifeng · 发表于 2013-12-28 14:52:58

请利用“边界曲面”命令试试，

懂你1018 · 发表于 2013-12-28 14:58:33

看看对不？

hujianqiu1981 · 发表于 2013-12-28 15:09:24

是这样，你怎样画的，我是2010版，打不开
内给我说一下过程吗？谢谢

hujianqiu1981 · 发表于 2013-12-28 15:38:05

帮忙用2010版绘制

hujianqiu1981 · 发表于 2013-12-30 09:52:33

哪位老师能用2010版给绘制，谢谢

xieyuanxu · 发表于 2013-12-30 13:07:08

这个很简单，我用的是08，给你画了一个。

hujianqiu1981 · 发表于 2013-12-30 13:26:09

谢谢！能用钣金画？我需要展开尺寸

普瑞玛激光切割 · 发表于 2013-12-31 08:19:28

:good
