[求助] 多零件组合成一个零件

[复制链接]
发表于 2013-12-26 11:18:11 | 显示全部楼层 |阅读模式 来自: 中国湖南长沙
10三维币
我因为出铸件图,有如下问题,请大虾们帮忙:- w+ `4 q: ]5 @# R% P
  • 零件是铸件
  • 模芯比较复杂,我需要单独画模芯的零件
  • 我把铸件的外形三维画好后,想直接模芯装配到铸件外形的三维中,通过实体的相关操作来生成最后的铸件三维
  • 当我修改模芯的三维后,铸件的三维模型同时也相应变化。7 R4 p6 n9 u. o# b
我没有在SOLIDWORKS中找到多零件装配后,通过实体相关操作来生成新零件的功能。  }9 {0 j6 [! _6 i" }; E: S
请大虾们帮忙,谢谢了。
2 C6 i# l: ]; v& v

发表于 2013-12-26 11:29:09 | 显示全部楼层 来自: 中国山东莱芜
用多实体就行
 楼主| 发表于 2013-12-26 11:32:04 | 显示全部楼层 来自: 中国湖南长沙
模芯我要是一个单独的文件。7 q" G' G4 }* r  M% ~3 W5 i. g
如果在铸件中画模芯,用独立实体太麻烦。
发表于 2013-12-26 12:04:41 | 显示全部楼层 来自: 中国四川广元
铸件为单独零件,模芯也为单独零件,将两个在同一个装配体中关联编辑设计
发表于 2013-12-26 13:08:03 | 显示全部楼层 来自: 中国山东莱芜
可以在铸件中插入模芯,不一定用装配体。同时打开两个文件,拖放模芯到铸件中,添加好约束就行了。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-26 13:09:11 | 显示全部楼层 来自: 中国山东莱芜
sw支持多实体,很方便
发表于 2013-12-26 14:17:00 | 显示全部楼层 来自: 中国台湾
怎麼看都是插入實體通過布林運算就可以完成…' ?5 W! e( |+ b! i2 f* E; o
只是有句話看不明白:
, V. f4 a4 k( f/ q"我把铸件的外形三维画好后,想直接模芯装配到铸件外形的三维中,通过实体的相关操作来生成最后的铸件三维"
0 n( s" e  f& x, O+ {. G) e如果鑄件外形已經畫好…還要什麼操作來生成最後的鑄件三維??

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-26 14:42:18 | 显示全部楼层 来自: 中国天津
luanguangtao 发表于 2013-12-26 13:08 static/image/common/back.gif
/ ?4 k" W; a& I; q) a* \: R可以在铸件中插入模芯,不一定用装配体。同时打开两个文件,拖放模芯到铸件中,添加好约束就行了。

7 D% O5 s( Y" F1 G. h怎么个步骤?可以解释下吗
发表于 2013-12-26 14:50:15 | 显示全部楼层 来自: 中国天津
画出独立的外形和独立的内芯,新建装配体-完全配合后-编辑零部件-型腔特征,外形铸件图中内腔就出来了。只懂得皮毛,平时只会这样作图,希望能帮到你
发表于 2013-12-26 16:26:37 | 显示全部楼层 来自: 中国广东珠海
本帖最后由 米米糊 于 2013-12-26 16:31 编辑
. V% H8 t5 O* x7 e
2 D2 q8 p/ i' m2 _5 q) U- `& t在零件模块 插入——零件——移动复制实体(配合)——组合

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-26 16:27:35 | 显示全部楼层 来自: 中国浙江宁波
感觉楼主把设计过程本末倒置了,模具应该是根据产品结构来定的。铸件尺寸为何要根据型芯大小来改变?
发表于 2013-12-26 18:23:39 | 显示全部楼层 来自: 中国安徽合肥
自下而上的装配体关联建模,多实体模芯。改变模芯的形状尺寸,其他都根据你的要求而改变。
发表于 2013-12-26 19:15:58 | 显示全部楼层 来自: 中国湖北咸宁

1 y4 A7 }! I# |& U+ A0 X, c* Y4 [) f1 |7 v7 ^% M7 t* V8 n
  G" G; C$ L: V6 a+ e

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-26 19:23:55 | 显示全部楼层 来自: 中国浙江宁波
米米糊 发表于 2013-12-26 16:26 static/image/common/back.gif9 _2 R0 L$ d2 J. L' |( q7 h
在零件模块 插入——零件——移动复制实体(配合)——组合
  ]  K) d; }  q2 x8 ^
应该是这个,看了楼主的要求。
发表于 2013-12-27 02:28:19 | 显示全部楼层 来自: 中国上海

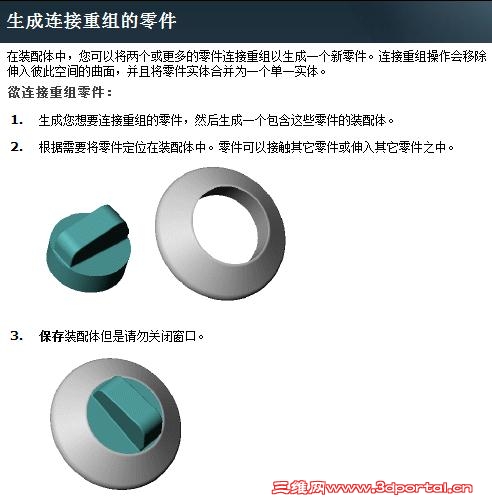

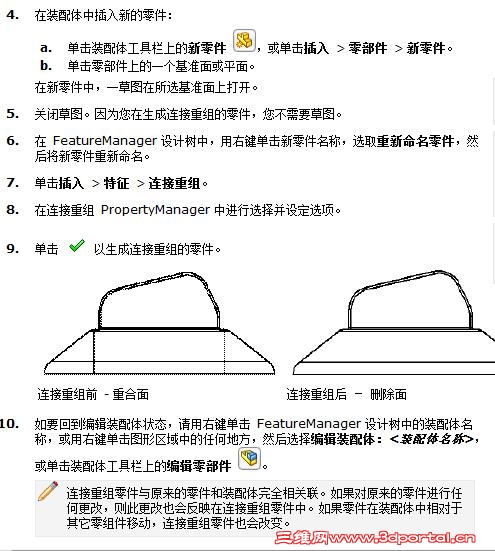

必须保证模芯是solidworks格式的  在菜单栏  插入  零件  然后通过复制移动旋转等操作来配合在零件里面 进行组合   在你进行了模芯改变后零件内腔也会相应的改变

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-27 08:05:39 | 显示全部楼层 来自: 中国辽宁盘锦
GOTO2 发表于 2013-12-27 02:28 static/image/common/back.gif$ S. ?4 X4 U, J  F& z9 \' w# I8 Y+ ^3 {( z
必须保证模芯是solidworks格式的  在菜单栏  插入  零件  然后通过复制移动旋转等操作来配合在零件里面 进行 ...

) h' m- i- j& `; e2 J* V8 Y9 T) w前提是勾选外部参考的那些选项,断开了就没有了
 楼主| 发表于 2013-12-31 09:38:50 | 显示全部楼层 来自: 中国湖南长沙
谢谢各位大虾们,我实验一下,如有问题再请教。没有问题就兑现奖励。
 楼主| 发表于 2013-12-31 11:41:22 | 显示全部楼层 来自: 中国湖南长沙
轧钢导卫专家 发表于 2013-12-26 19:15 static/image/common/back.gif
4 `# R9 ]2 i* y- Y3 ~5 Y/ }
你的方法可以做到两个零件叠加成一个零件。我需要两个零件相减,好像不行。
 楼主| 发表于 2013-12-31 12:23:52 | 显示全部楼层 来自: 中国湖南长沙
米米糊 发表于 2013-12-26 16:26 static/image/common/back.gif4 _; z4 m2 W7 }/ c9 E' t
在零件模块 插入——零件——移动复制实体(配合)——组合
) C$ D. ~: c- s6 h
你的方法正解。请版主把奖励给米米糊。
3 Y2 ~" r0 G: r0 J对于大家的疑问,我回答如下:
0 X) N1 z9 }7 p! [& J) ~: O* \因为一个外模可能配几个模芯,所以铸件的外轮廓三维和模芯单独绘制,然后组合成要求的铸件三维。
发表于 2014-1-10 10:33:02 | 显示全部楼层 来自: 中国山东莱芜
也可以用压凹,很方便
