sw能否实现类似功能？

ga7zm · 发表于 2013-12-9 20:11:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

最近接触了一下PROE的画管道功能，感觉确实方便。只要首先选择一个笛卡尔坐标系，然后把电子表格中的数据点坐标复制粘贴或者通过数据点文件即可倒入所有坐标点。随后输入管子外径和壁厚，再选择任意一个点输入折弯半径（相对于固定半径的管）后，就可以自动生成你需要的管路。

本人对SW管路不是很熟，也没有想到自动把文本导入的坐标点用折线自动连起来的方法（用样条曲线就拟合不正确了），在routing 插件里也没有找到。不知哪位高人有更好的方法？

啥都没准 · 发表于 2013-12-9 22:47:23

三维管路附件连接是靠连接点连接的……路径是3d草图……可以自动布管的……

chensulon · 发表于 2013-12-10 07:48:23

应该说就管道这块比PROE要强大，但前题是要有一个符合你标准的管道库。

binghai05 · 发表于 2013-12-10 10:39:01

sw有自带的管道设计很方便，不过里面的管道管件都是英寸的，其实尺寸都一样，你也可以自己建个管材库

阿帕奇 · 发表于 2013-12-10 14:58:00

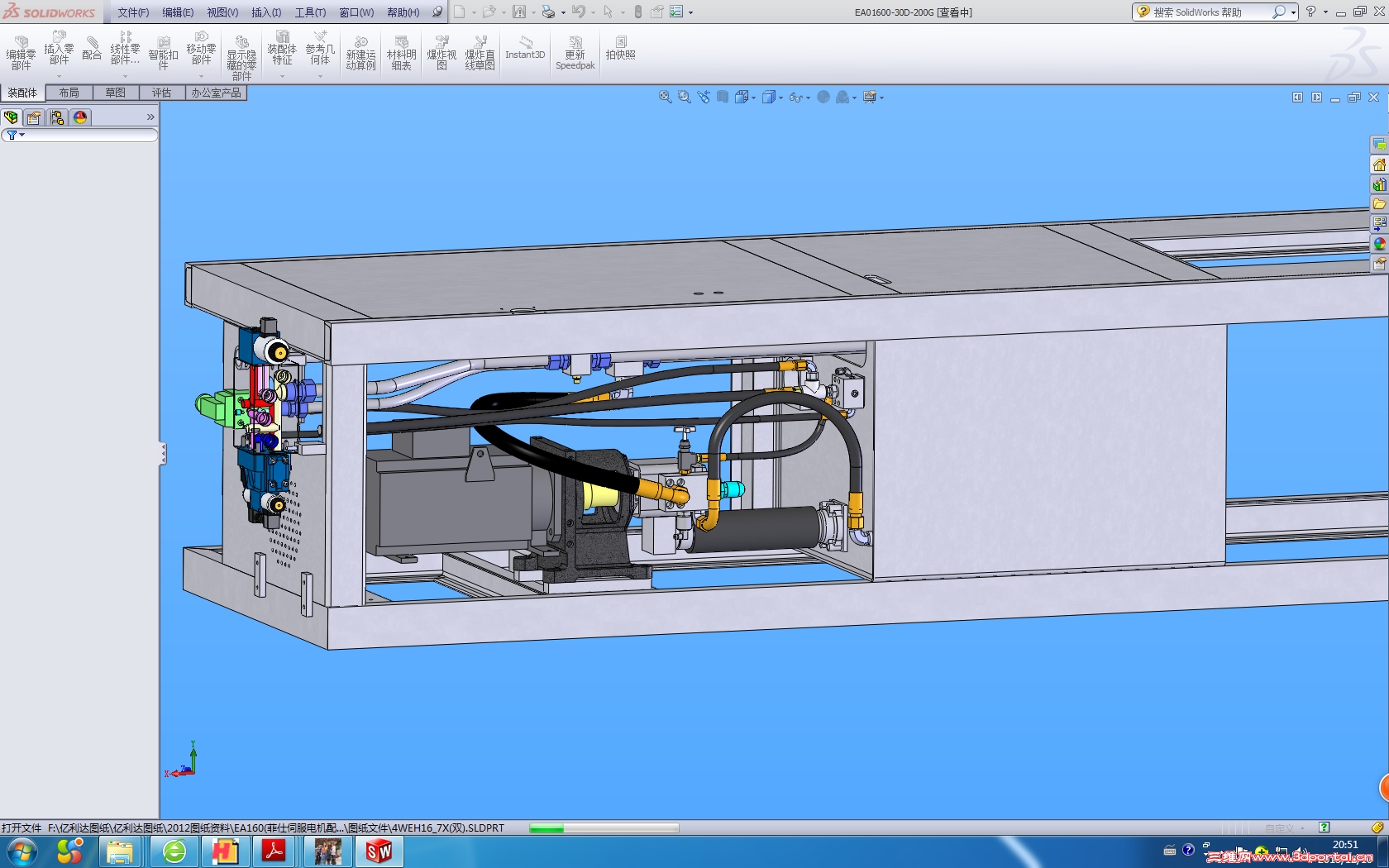

其实在sw里你可以反其道而行之
管道布置是自动的，你稍微改动一下即可
比前期自己规划路径省力的多

ga7zm · 发表于 2013-12-10 18:26:33

首先感谢上面朋友的发言，但是诸位可能曲解了我的目的。我自己不是做什么管路布线的，我接触的行业也只是折弯油管的，管子的弯折角度和坐标点都是客户给定的，我只是想请教SW的高人能否找到一种和PROE相类似的快速画管子的方法。

repzk031 · 发表于 2013-12-10 20:49:11

ga7zm 发表于 2013-12-10 18:26 static/image/common/back.gif
! s1 B- a' v% C! x4 p# m/ A首先感谢上面朋友的发言，但是诸位可能曲解了我的目的。我自己不是做什么管路布线的，我接触的行业也只是折 ...

没有问提的，用sw的routing

ga7zm · 发表于 2013-12-12 21:10:26

repzk031 发表于 2013-12-10 20:49 static/image/common/back.gif5 x. P" q/ O: L, L2 q
没有问提的，用sw的routing

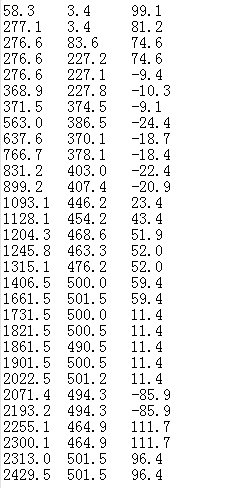

这位朋友，我现在上传一组坐标点，你能在SW中实现顺次自动录入，然后自动练成折线（不能用样条曲线拟合的，否则管道形状不对），然后生成管道吗？

281131906 · 发表于 2013-12-12 23:45:50

按照你的坐标在3D草绘里面做这些点出来，再用直线连起来，再做你要的圆角出来，这就是扫描路径。
最后按照扫描的办法做管子。
不过你们公司好牛，一条不到3米的管子竟然30个折弯点！！！

ga7zm · 发表于 2013-12-13 18:54:31

281131906 发表于 2013-12-12 23:45 static/image/common/back.gif/ U+ |. V! e* m8 h
按照你的坐标在3D草绘里面做这些点出来，再用直线连起来，再做你要的圆角出来，这就是扫描路径。# E1 g' h" r& p
最后按照 ...

可是PROE软件可以自动生成的，并且拐点处输入一个折弯半径即可全部折弯。如果SW用三维草图绘制就没意思了，我想应该有相近似的功能，只是没有想到吧。

ga7zm · 发表于 2013-12-13 18:57:02

啥都没准发表于 2013-12-9 22:47 static/image/common/back.gif, X: d9 i. @+ Q! {8 @
三维管路附件连接是靠连接点连接的……路径是3d草图……可以自动布管的……

3D草图路径可以根据坐标点自动生成吗？如果不能还是别说了。

ga7zm · 发表于 2013-12-13 18:58:11

阿帕奇发表于 2013-12-10 14:58 static/image/common/back.gif0 O% l5 e9 T& V$ i4 j* X# j) ~ A; x
其实在sw里你可以反其道而行之" B5 O% E/ `' V. `
管道布置是自动的，你稍微改动一下即可% `% @1 H4 h8 e7 S( L
比前期自己规划路径省力的多

呵呵，版主也误会了我的意思，应该是自动画管道才对，我并没有发现SW有这样功能，请版主赐教。

ga7zm · 发表于 2013-12-13 18:58:44

chensulon 发表于 2013-12-10 07:48 static/image/common/back.gif% q: d2 _3 P- I- u$ L. x% E. w" [7 {
应该说就管道这块比PROE要强大，但前题是要有一个符合你标准的管道库。

我只说画管，不说其它

J._仔 · 发表于 2013-12-13 19:26:10

我是刚会sw三维设计，按点绘制，做好拐角半径，再用扫描我也可以画了，我觉得1楼问的问题是更深层面的

abba2013 · 发表于 2013-12-13 21:18:29

来学习的。。。。

281131906 · 发表于 2013-12-13 22:12:59

ga7zm 发表于 2013-12-13 18:54 static/image/common/back.gif
8 R& ~, E2 @+ y" j- ?可是PROE软件可以自动生成的，并且拐点处输入一个折弯半径即可全部折弯。如果SW用三维草图绘制就没意思了 ...

明确的告诉你，没有的。在09年的时候我就研究过了。除非你把SW二次开发。
习惯就好，别那么执着

长须龙 · 发表于 2013-12-14 10:47:36

用宏比较好做

ga7zm · 发表于 2013-12-14 18:22:20

281131906 发表于 2013-12-13 22:12 static/image/common/back.gif4 Z. K% T6 ^/ f6 i/ @1 J
明确的告诉你，没有的。在09年的时候我就研究过了。除非你把SW二次开发。0 x6 Q7 C! O C7 {3 w8 b) v
习惯就好，别那么执着

呵呵，我也是用SW的，也没有找到合适的方法。但是凭此让那个会PROE的整天压着感觉很不爽，朋友的公司天天是这样的数据肿么办？难道只有也跟着用破衣？

281131906 · 发表于 2013-12-14 20:26:52

ga7zm 发表于 2013-12-14 18:22 static/image/common/back.gif
0 L/ G9 K! x+ o8 _: E# g' H呵呵，我也是用SW的，也没有找到合适的方法。但是凭此让那个会PROE的整天压着感觉很不爽，朋友的公司天天 ...

不同的软件都有不同的优势，何必为这些感到不爽呢？那你一想到PRO/E的曲面功能，还睡得着？用PRO/E也可以啊!但你出工程图的时候是不是又要怀念SW呢？

阿帕奇 · 发表于 2013-12-15 08:06:48

ga7zm 发表于 2013-12-13 18:58 static/image/common/back.gif
/ h) P0 i+ ~( K8 r8 l" W1 D! j/ P呵呵，版主也误会了我的意思，应该是自动画管道才对，我并没有发现SW有这样功能，请版主赐教。

建议您真的好好的研究一下，FTP下面还有管道的教程
