如何完成此草图的实体建模

苏州正方模具

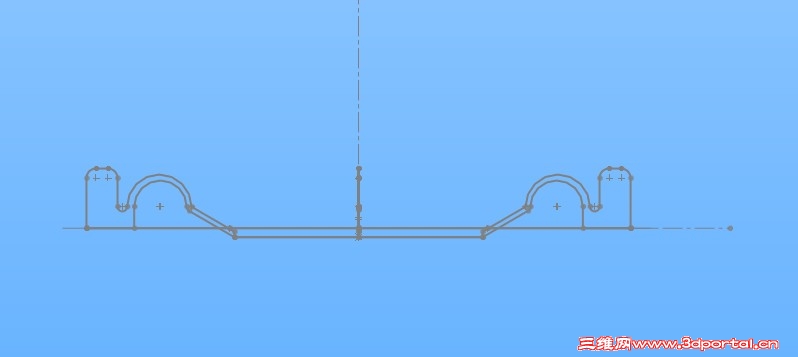

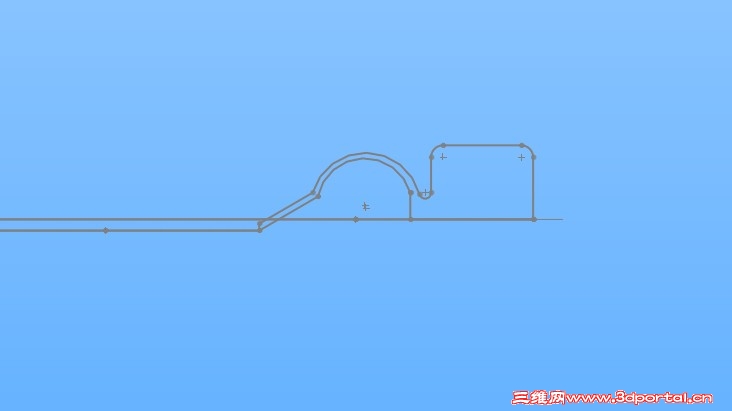

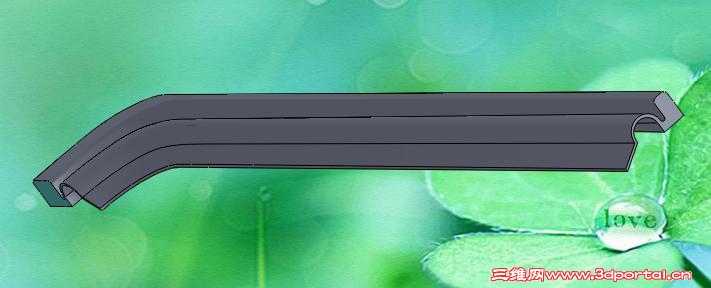

草图截面图X方向相同，Y方向也相同，我画了四个截面图 ，和二条引导线，但是X，Y，方向不同的，因为本人很少造三维图的，求高手指点！
: P7 O3 j; P  W) u5 d2 `' n" ?

yzh621

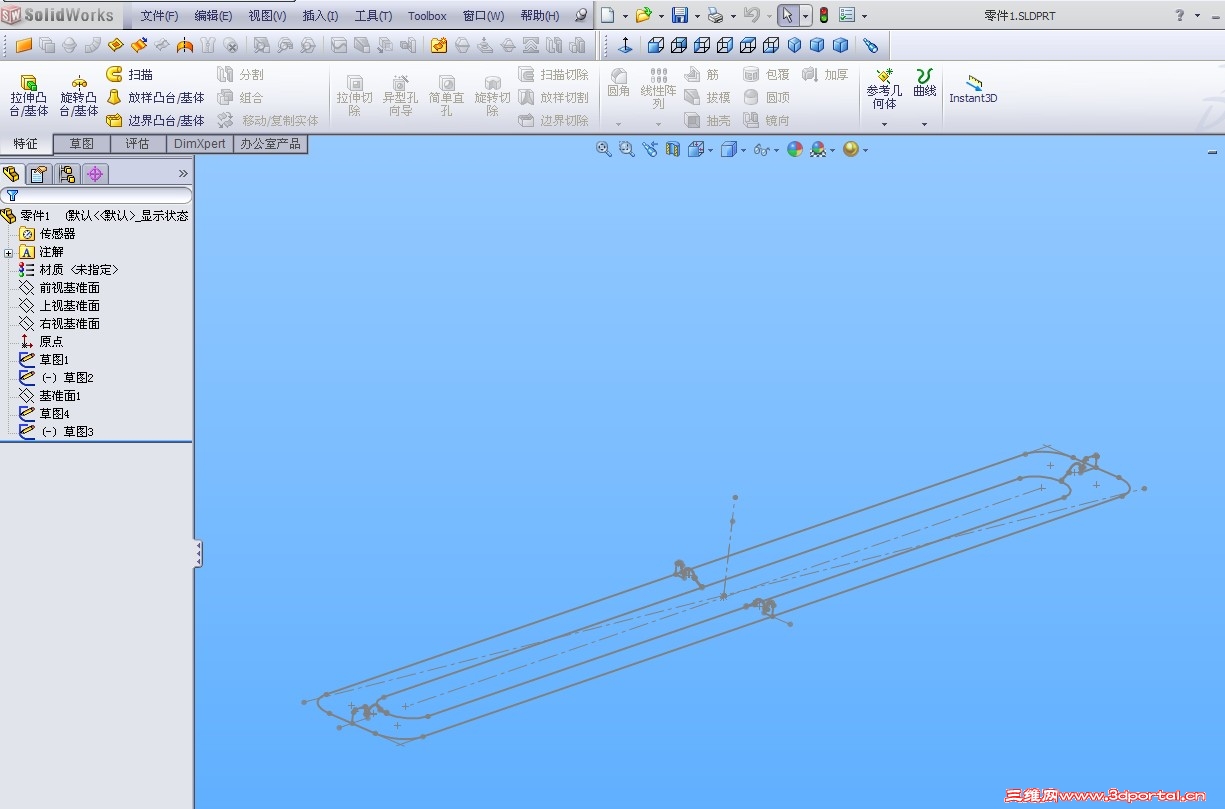

你的意思是不是这样 草图不选择封闭区间即可

# L2 J+ m) `, Y: K' C% j3 N3 y; m5 e
6 r# q+ @6 k7 |* }- @
" p+ M. u3 `! W( {8 ^源文件2014版
3 `+ q; H# Z7 p1 h" q' ] 零件1_2014.rar (610.61 KB, 下载次数: 4)

2013-11-17 15:43 上传

点击文件名下载附件
) f$ ?; I$ a- ], b6 j

苏州正方模具

谢谢大侠，我试试看，不过我还是用的2010版本的呢
7 m7 ?8 \6 a, u+ p. e

苏州正方模具

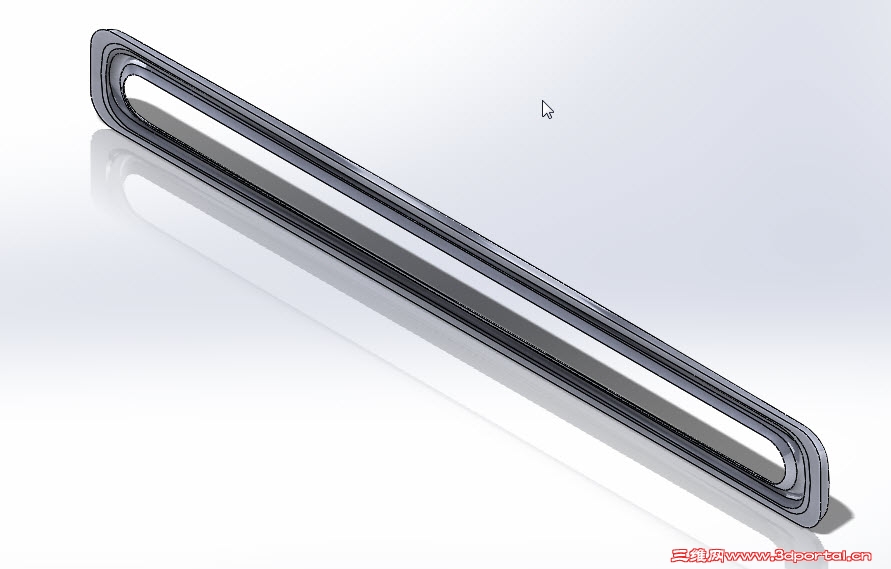

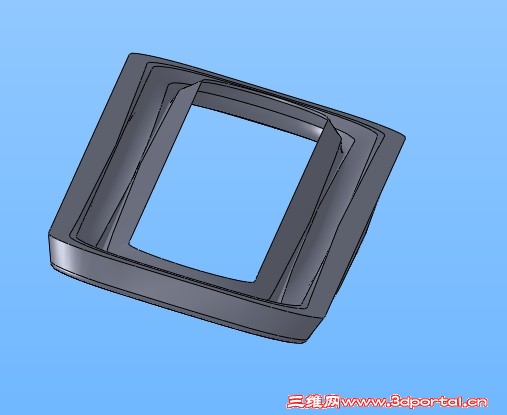

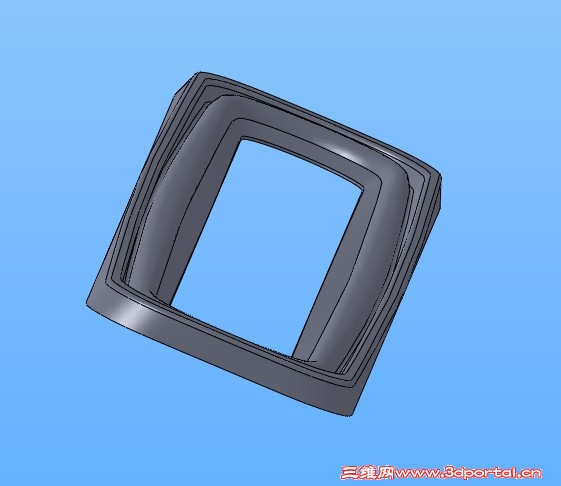

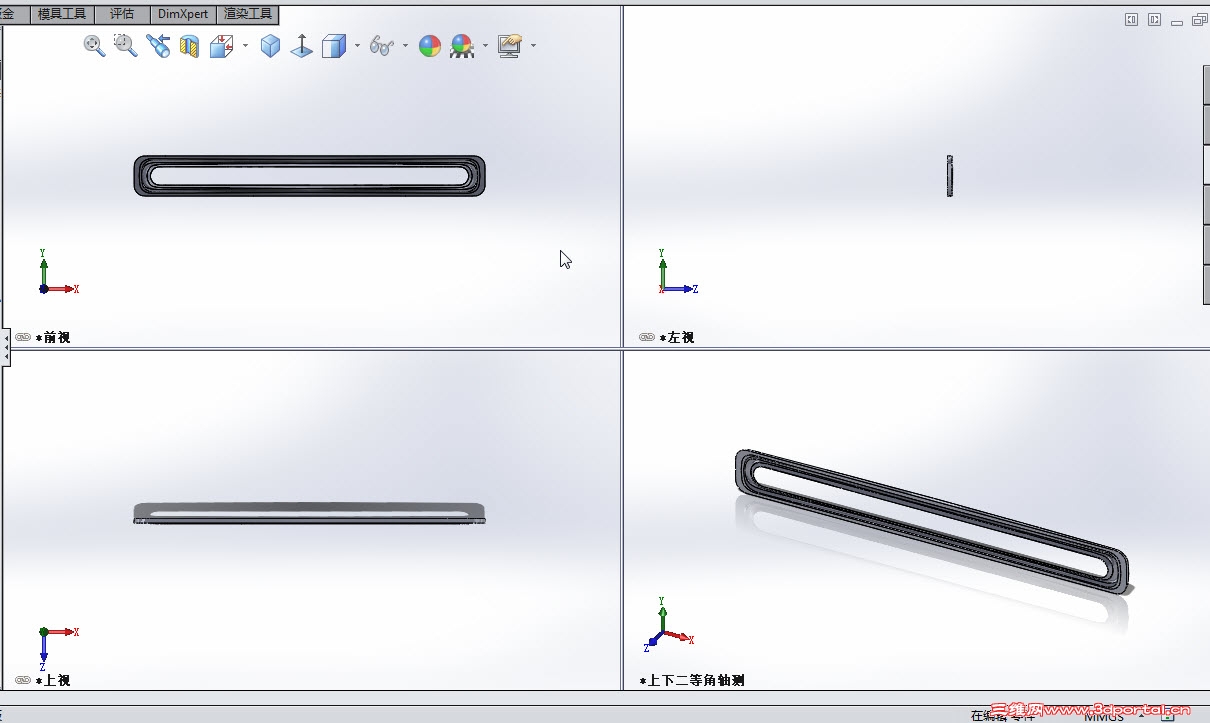

我怎么总感觉自己造出的三维有点变形了呢？特别中间那部份。

苏州正方模具

* [4 h. M6 r  A3 T9 z2 U

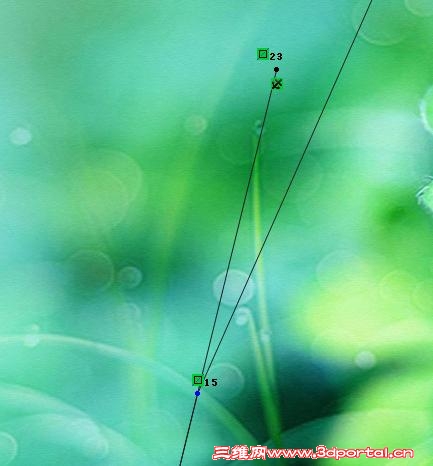

% Q) p, s4 K0 R5 F9 r" I2 v* m是不是跟那个蓝色的点有关系啊？

danilso

zf-mold65904129 发表于 2013-11-18 11:35 static/image/common/back.gif
8 S: V  C# L6 b是不是跟那个蓝色的点有关系啊？

1 |' v& y0 ?5 L: {3 ~藍色的連結點是可以編輯移動的放樣石在畫面上點右見會有選像把點移動調好位置會改善.

苏州正方模具

还是没有达到想要的结果

cloudpeng

你的四个零件草图都有点问题，线段有多余。
修改后可以建模。

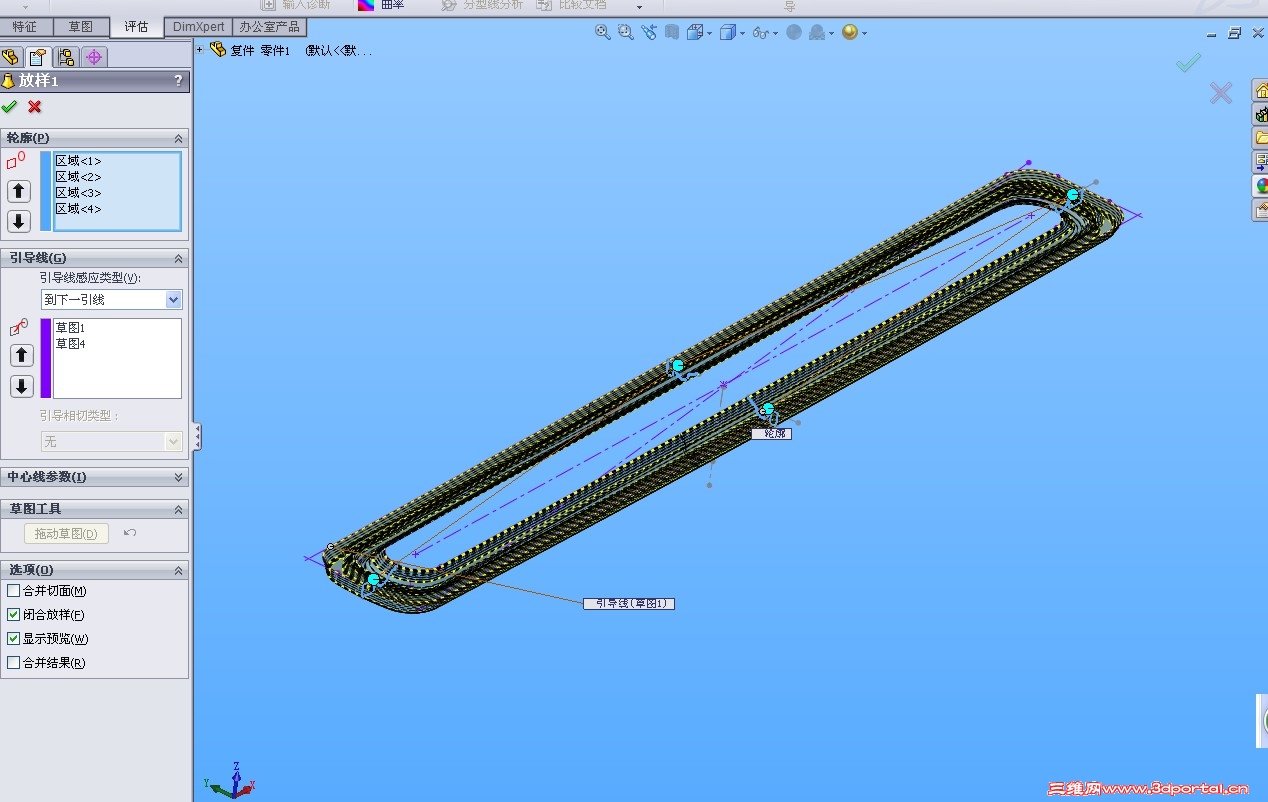

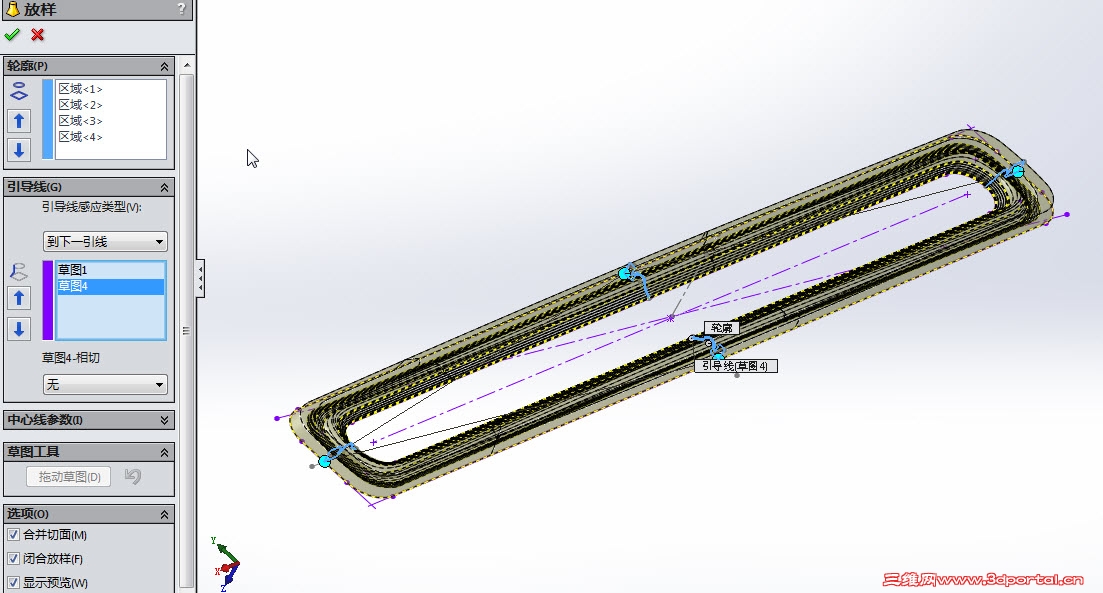

, X0 A% O; o) [( B1 W! m$ }放样，依序选择截面草图，调整蓝色点分别对应。
: w3 D/ V4 D6 ~% u+ {

# S( a; Y4 _% p8 \+ p
5 |2 S* X& j, X+ w- E2 w& a' {9 S

苏州正方模具

还是搞不定，兄弟能不能造好了转换个STEP格式的给我吧！
