8 i6 R+ [* {6 u$ ?各位前輩
: a% l9 t0 l; h+ S: ^, T, k請問一下，mastercam對dxf線架構的3d圖檔，再讀出dxf或dwg檔案時，在一條曲線上，放大看線段的時候，回出現兩條線段，一條是連續線段，一條是曲度比較差的不連續線段，我猜想因該是連續線段才可以做刀路吧？那個不連續的線段要怎樣消失？因為兩直線要建曲面的話根本分不出來點到那一條線。" K/ I, T' N3 [5 \- p! ~! x
$ X8 V2 W8 I& U/ H+ g10/9/ S+ z% h9 F" g0 d$ R( T: O$ D

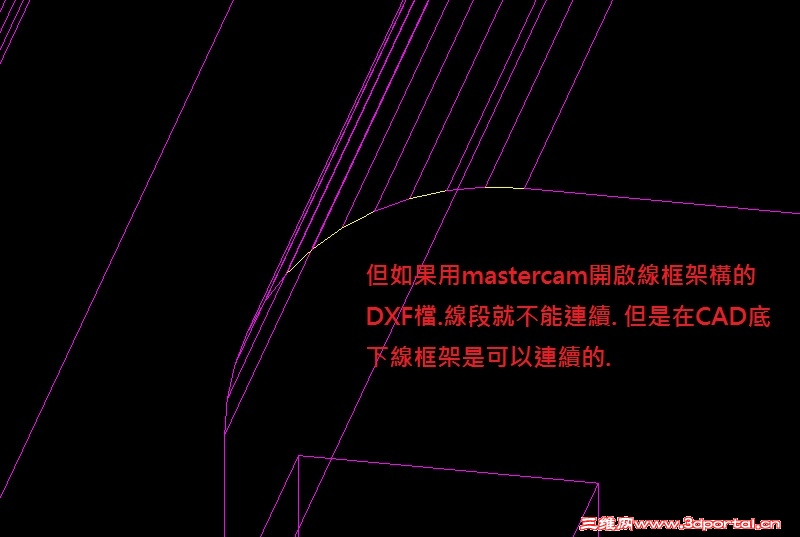

感謝前輩們的指點. 我已經找到問題出在哪了. 可以的話.小弟也分享一下. 希望有碰到相同問題的人也能有處理的方式!
3 F) [- A1 `" S1 i% \# ?2 w% @( {3 I8 K
8 E# B$ R3 F( K3 _" x
|
-

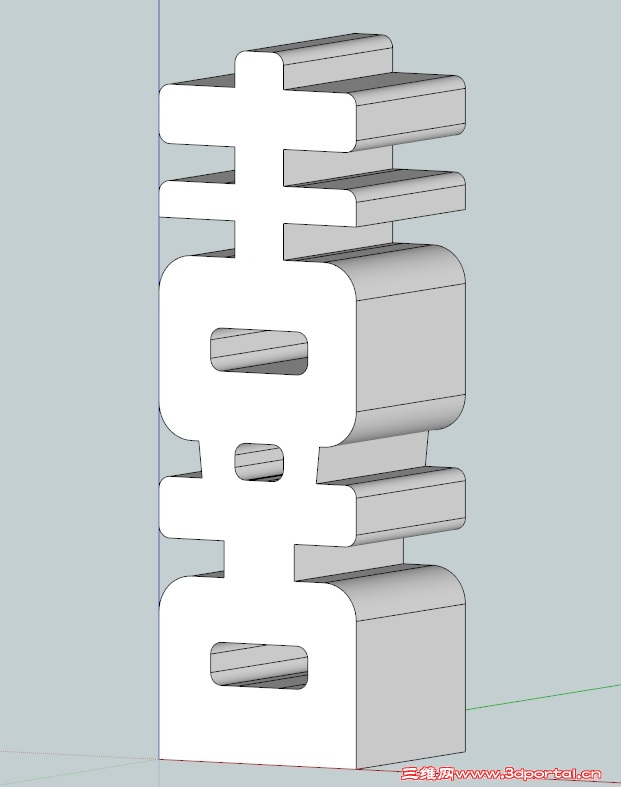

1. 因為我建3D圖是在Skp下繪製. 所以都由它做第一個轉存的軟件.
-

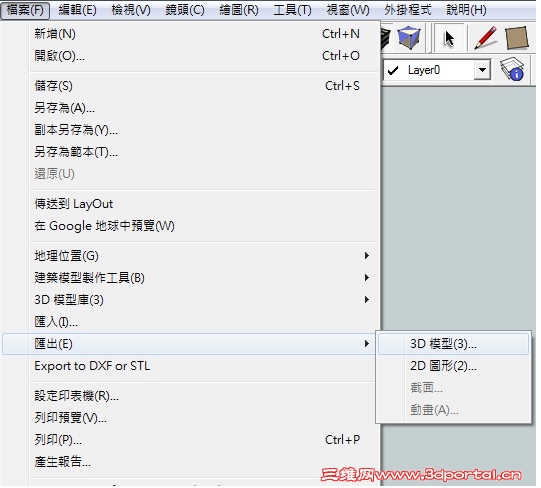

Skp進行轉存
-

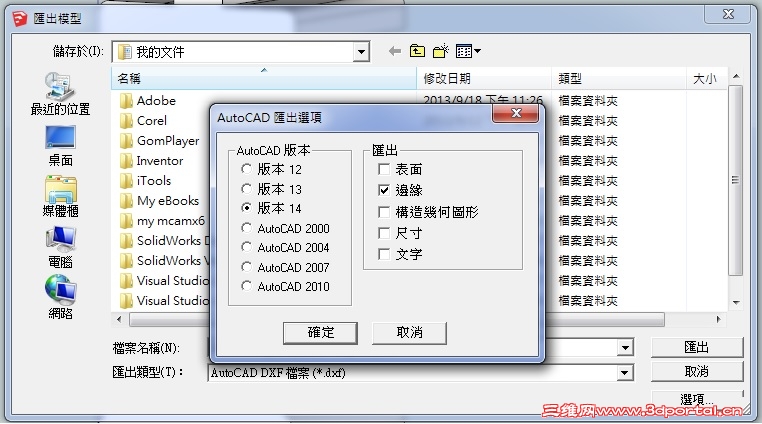

轉存中的選擇.表面和邊緣這兩者的架構就是問題所在.
-

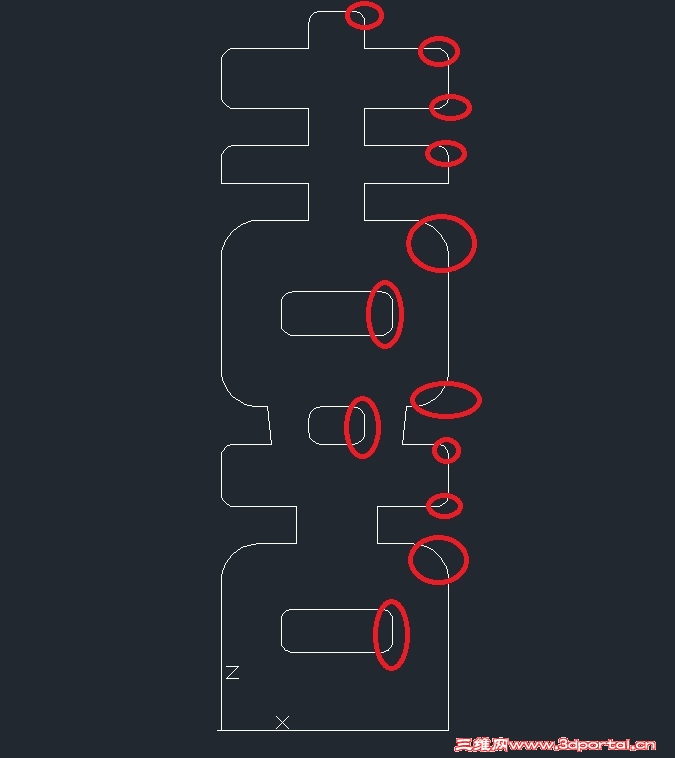

會出現雙重線段比較明顯的地方都在曲線上
-
就像這種情況
-

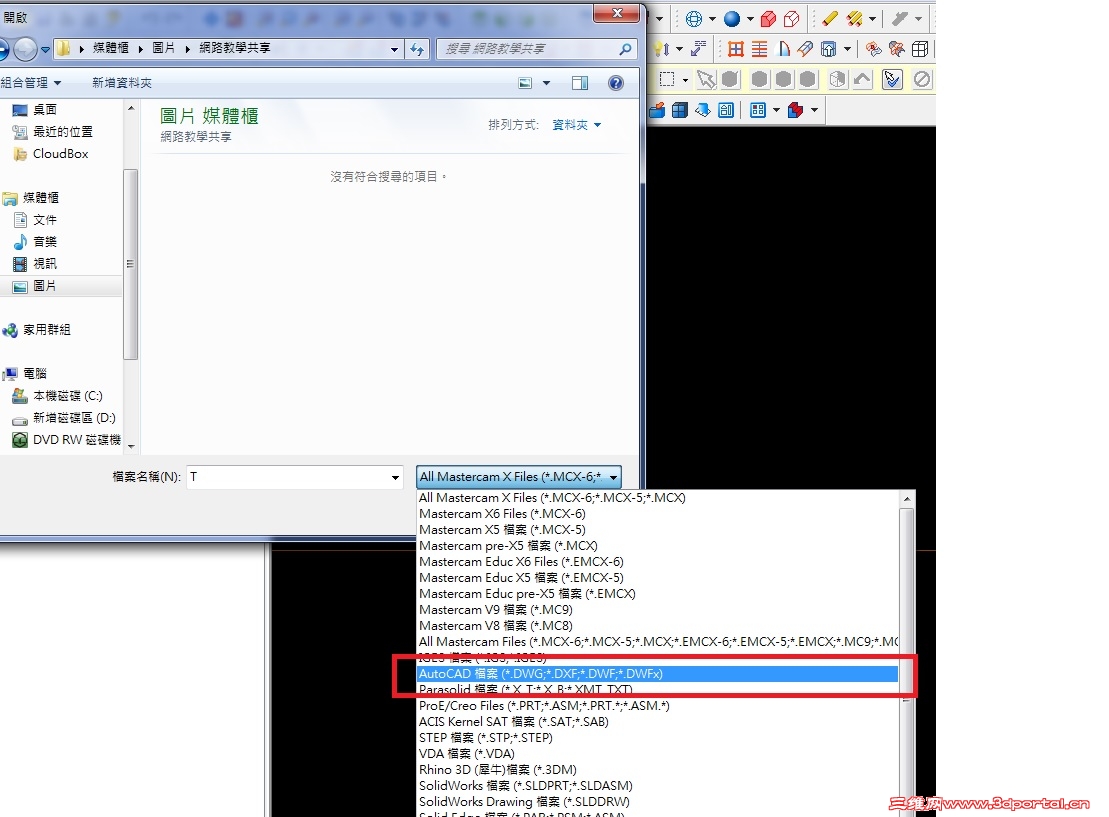

MSATERCAM開dxf
-

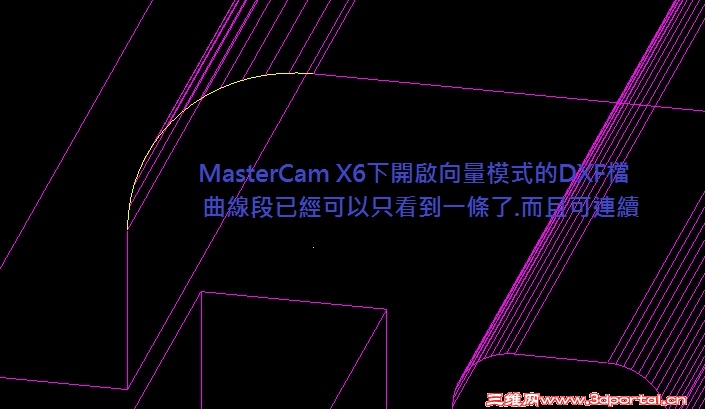

如果使用skp轉存時使用向量模式的話.只有一條線
-

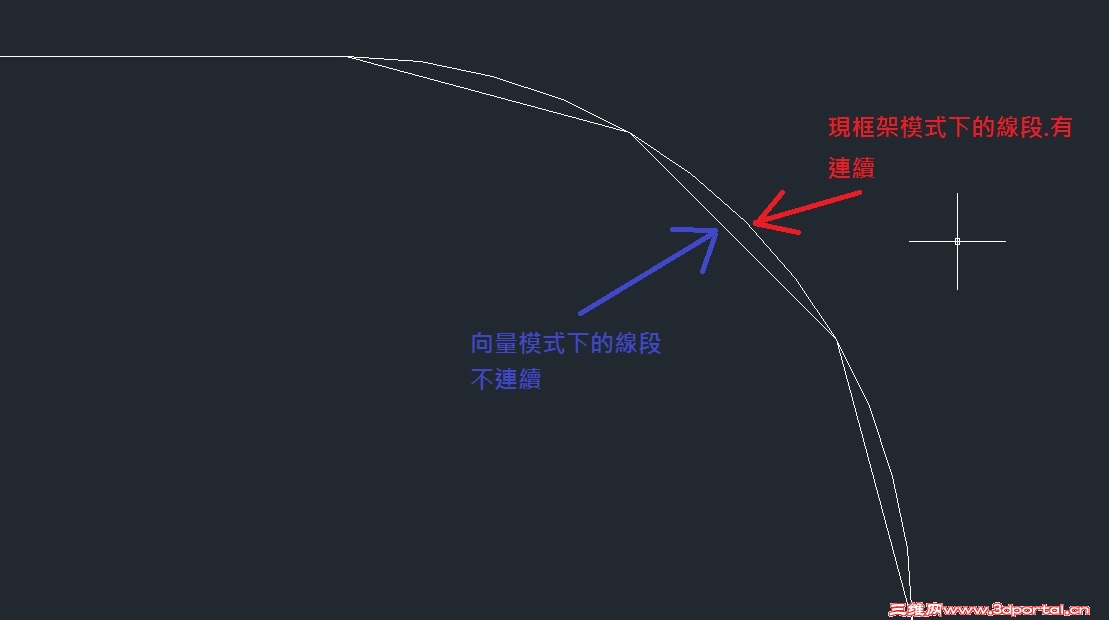

如果開啟skp轉存使用匡線架構模式的話.會分成很多線段.
-
如果skp轉存時.兩者都選.就會出現兩條線.也就是我原先問的問題了.
|
