请教多实体出图出现如图情况怎么解决？（有图、有实体）

努力到无能为力 · 发表于 2013-10-7 13:53:07

您需要登录才可以下载或查看，没有帐号？注册

x

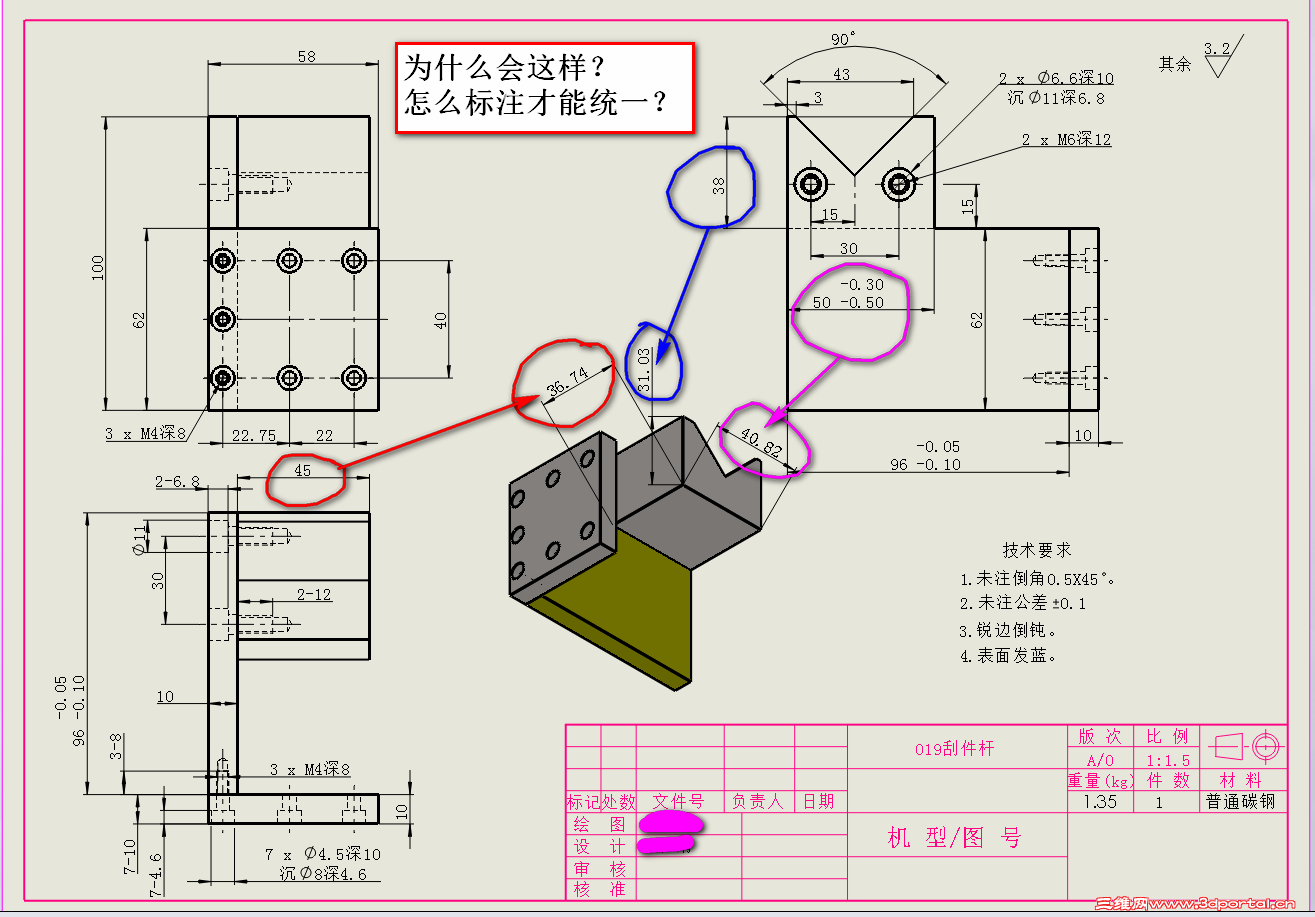

如题：建模时为了方便，把一个异形件做成了多实体，为了出图方便，也就在一张图上表达，担心表达不清楚，又怕工人看错尺寸，故在轴测图上作了一些对应的重复标注。但明显不对（如图）。这种情况该如何解决呢？
恳请老师们不吝赐教！

019刮件杆.rar (171.74 KB, 下载次数: 18)

wcs8848 · 发表于 2013-10-7 14:04:06

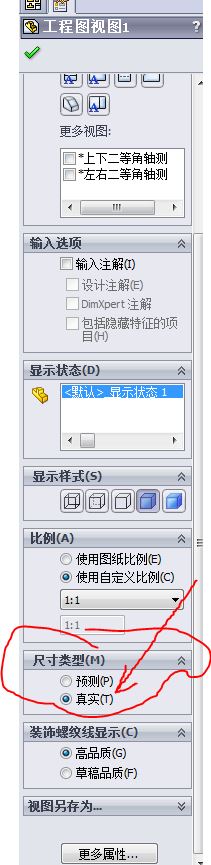

jintao023 · 发表于 2013-10-7 15:41:33

3维上可以不标尺寸啊，你的这个零件工艺性太差一看就是学校刚毕业的

:lol:

jie7788 · 发表于 2013-10-7 21:03:25

嗨又学了一招

努力到无能为力 · 发表于 2013-10-8 16:09:10

本帖最后由无友于 2013-10-8 16:11 编辑

jintao023 发表于 2013-10-7 15:41 static/image/common/back.gif
2 G- q5 u3 s, B* H$ B) q$ u3 ?3维上可以不标尺寸啊，你的这个零件工艺性太差一看就是学校刚毕业的

首先感谢二楼老师的跟贴指教，学生回去试一下。
我知道三维上可以不用标尺寸的。从截图上可知，二维上尺寸都已标注完了，但为了更直观，更便于防工人出错，多在三维上标注一下，也不多余嘛！
至于工艺性太差，希望老师不吝赐教。

leeke609731 · 发表于 2013-10-8 20:20:10

可以啊，没问题的。选择时注意三维图中直接选所选线或面进行标注。
附件版本2013sp4.

machine134 · 发表于 2013-10-8 21:09:30

尺寸重复太多更容易让工人增加识图困难跟理解错尺寸,呵呵，我是从机加工出身的

努力到无能为力 · 发表于 2013-10-12 23:15:19

感谢楼上各位坛友的跟贴指教。学生甚为感激。
由于学生忙于工作，没能及时回复坛友们的关注，深表歉意！
