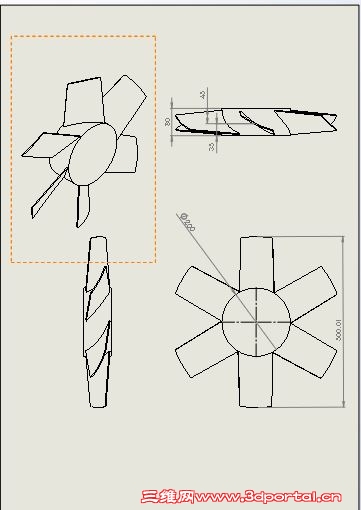

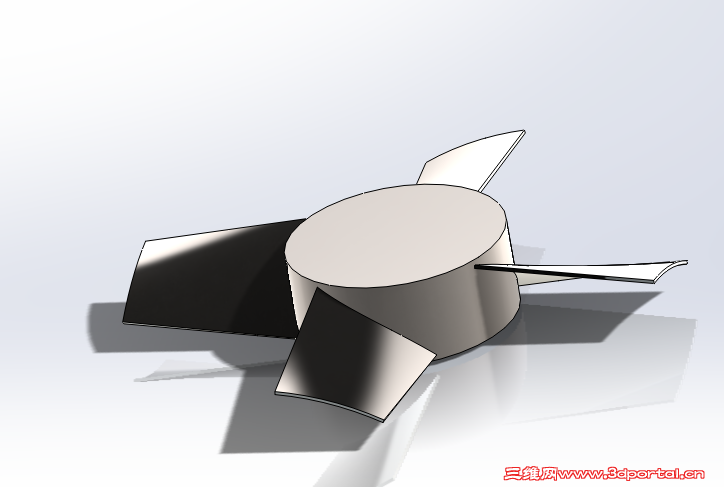

来大神看看，这个三维的能画出来吗？

sk13970 · 发表于 2013-9-30 14:15:13

补充下，图中叶片上那条线是滚压中心线。

永远的灰烬 · 发表于 2013-9-30 15:26:00

sk13970 · 发表于 2013-9-30 15:42:44

额，怎么画出来的啊，能教教我吗，大神。

ligl · 发表于 2013-9-30 15:45:10

放样啊，做几个截面....

sk13970 · 发表于 2013-9-30 15:49:27

做两个截面放样是吗？

danilso · 发表于 2013-9-30 15:56:18

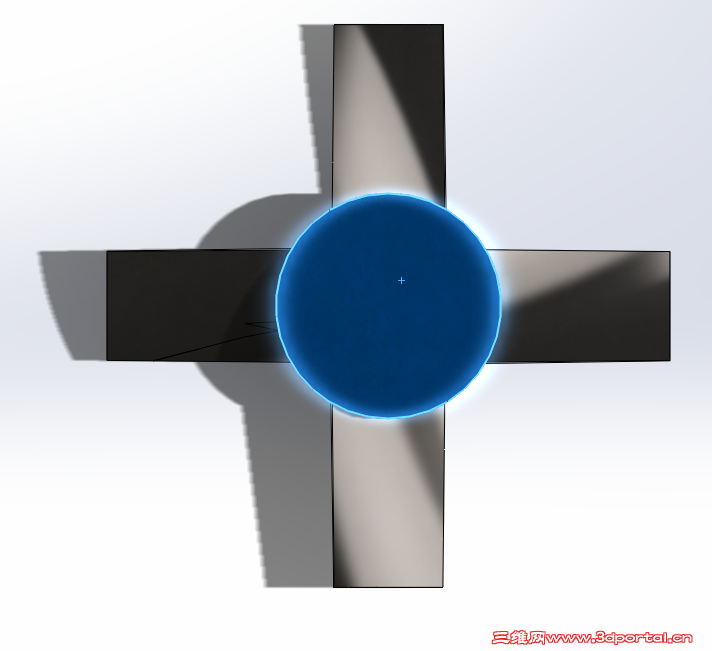

三面圖標示不完整

葉片末端圓角未標示
上視圖與實際不符
扭轉角度不明

JK_Ronin · 发表于 2013-9-30 17:38:52

拉伸，放样，扭曲，再加环形阵列就好了
