装配图标注

zgwin0919 · 发表于 2013-9-11 16:45:25

您需要登录才可以下载或查看，没有帐号？注册

x

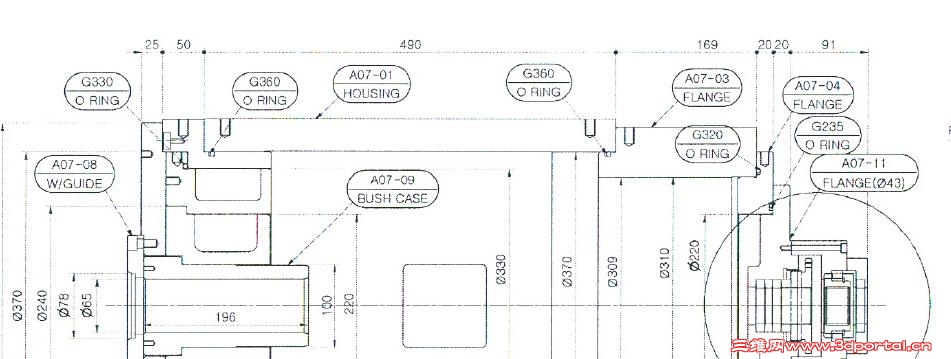

最近看到有人画装配图是这样标注明细的，想问问SW能做出这种效果吗？

licoolicoo · 发表于 2013-9-11 22:12:06

之前也有看到过这种图，

阿帕奇 · 发表于 2013-9-12 09:06:12

那不就是引出说明吗？

zgwin0919 · 发表于 2013-9-12 10:15:54

这个就相对于国内明细表呀，我们是在零件上拉些序号出来，人家是直接拉出型号和名称，不再单独在装配图中用明细表了。

hongwei_1987jp · 发表于 2013-9-12 19:52:09

序号改为自定义，关联名称

zgwin0919 · 发表于 2013-9-13 08:37:10

关联名称到时会，就是那样做得话又是名称又是型号的，一长条，图纸看着很乱啊，能不能像上图中那样用分割线吧型号和名称分割开

254929951 · 发表于 2013-9-13 12:59:24

好像可以的，
