遇到个难题希望大神帮助【感谢gt.adan等各位论坛朋友谢谢大家】

小俊俊工艺 · 发表于 2013-9-2 18:00:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由小俊俊工艺于 2013-9-5 20:36 编辑

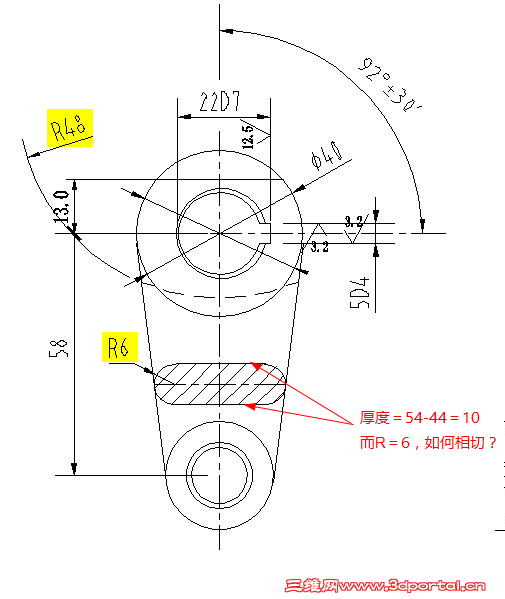

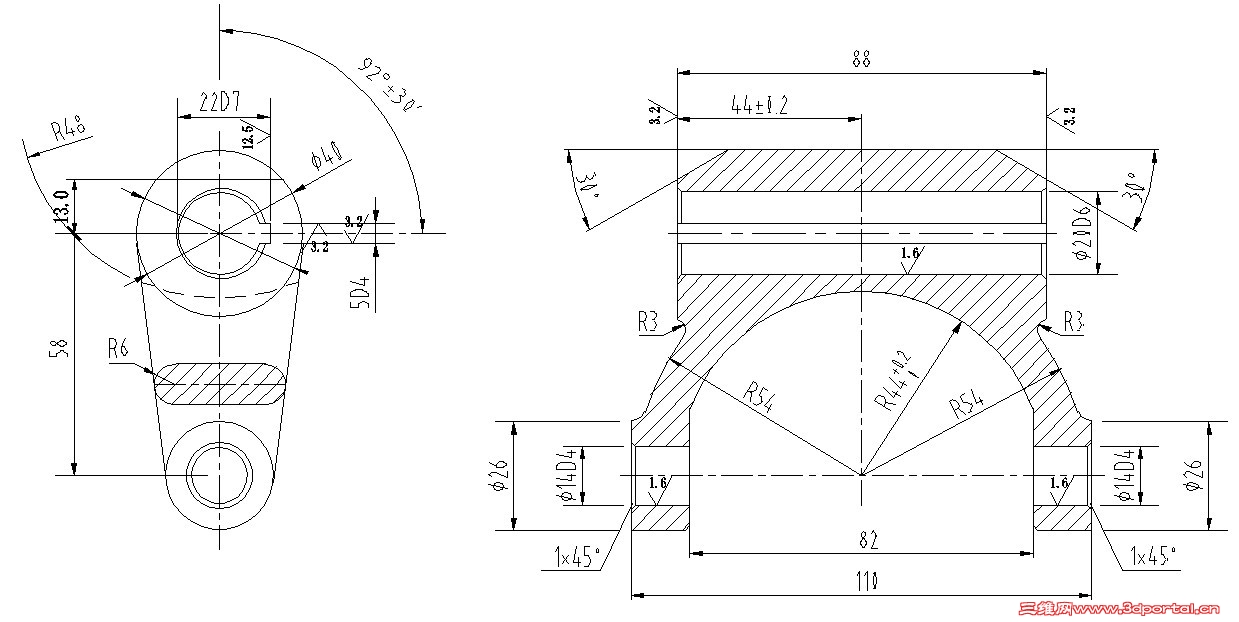

大神前辈们最近在做一个东西其中图中那个R6我感觉好不容易画那个R6应该是简易旋转剖视

如果能有大神帮忙画下就太感谢了拜托!

已经解决了我在看看附近好好学习一下

【感谢gt.adan等各位论坛朋友谢谢大家】

小俊俊工艺 · 发表于 2013-9-2 18:14:13

我画的图上 R6就没有体现出来谢谢大家

lanjiu1987 · 发表于 2013-9-2 18:20:04

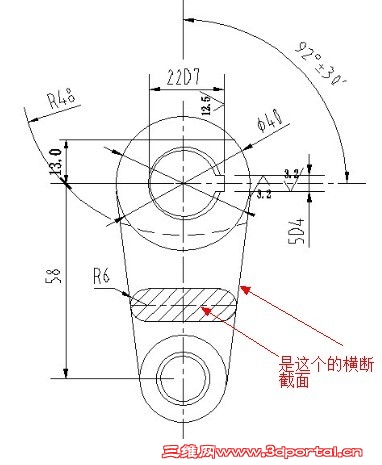

那个是横断截面！

lanjiu1987 · 发表于 2013-9-2 18:21:02

wellipan · 发表于 2013-9-2 20:27:25

4#看图很厉害啊！

jie7788 · 发表于 2013-9-2 20:32:13

确实不好看

小俊俊工艺 · 发表于 2013-9-2 21:14:06

本帖最后由小俊俊工艺于 2013-9-2 21:23 编辑

lanjiu1987 发表于 2013-9-2 18:21 static/image/common/back.gif

您好我知道是这个截面的视图但是现在建模就遇到问题了

这处的建模我不知道怎么建希望能得到您的帮助谢谢!

fsjt · 发表于 2013-9-2 22:42:23

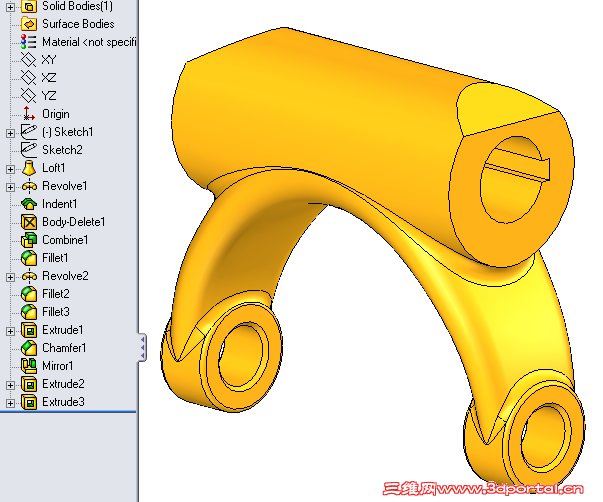

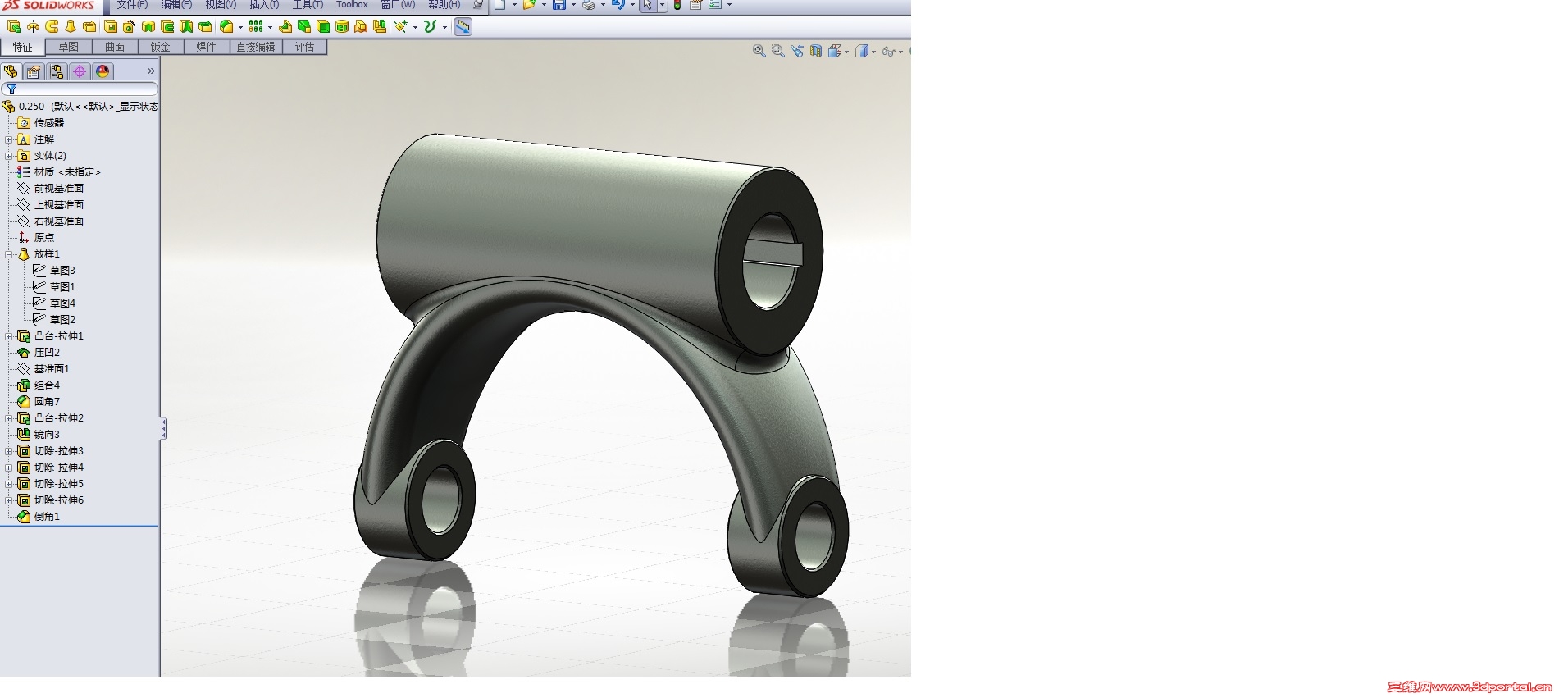

楼主近似吗?

qq625267377 · 发表于 2013-9-3 07:20:25

扫描、放样均可，只要把引导线画出来就不成问题了。

lldd_123 · 发表于 2013-9-3 12:57:35

8楼，理解力太高了！！！！！

JACK_NJ · 发表于 2013-9-3 13:04:59

fsjt 发表于 2013-9-2 22:42 static/image/common/back.gif9 J8 K1 f' O$ }, `& m
楼主近似吗?

8#可以分享个原文件供学习下吗？

小俊俊工艺 · 发表于 2013-9-3 13:30:23

fsjt 发表于 2013-9-2 22:42+ ^' D1 o8 h# U: q
楼主近似吗?

您好感谢您的帮忙！相似是相似可是好像稍微与图不符我画的无法利用倒圆角倒圆倒圆的那个面是不是应该是变半径呢 ^-^

396785110 · 发表于 2013-9-3 20:54:24

小俊俊工艺发表于 2013-9-2 18:14 static/image/common/back.gif2 L; A w, g; a
我画的图上 R6就没有体现出来谢谢大家

你图画错了！两边是圆的！

蛋挞丶 · 发表于 2013-9-4 08:58:33

8楼把那截面正确的描述出来了，其他的要自己改正了！！

qq625267377 · 发表于 2013-9-4 09:54:49

小俊俊工艺发表于 2013-9-3 13:30 static/image/common/back.gif
* ~0 C; j' |1 d, x7 {: Z D您好感谢您的帮忙！相似是相似可是好像稍微与图不符我画的无法利用倒圆角倒圆倒圆的那个面是不是应该 ...

不是倒角的，是放样或扫描时的截面就已经是半圆了，直接成形的。

小俊俊工艺 · 发表于 2013-9-4 11:02:36

qq625267377 发表于 2013-9-4 09:54
; g9 y- F' \* K, c3 m: L% E1 e不是倒角的，是放样或扫描时的截面就已经是半圆了，直接成形的。

哦谢谢帮助我再好好看看

小俊俊工艺 · 发表于 2013-9-4 11:03:38

396785110 发表于 2013-9-3 20:54
' W4 f, v5 i8 _3 A1 d$ L. \你图画错了！两边是圆的！

是的呀我就不知道两大端面的圆角怎么放样生成(>﹏<)

Francis · 发表于 2013-9-4 17:41:50

fsjt 发表于 2013-9-2 22:42 static/image/common/back.gif
' M# ]& t& c+ @& |/ W3 c楼主近似吗?

向fsjt兄學習

gt.adan · 发表于 2013-9-4 22:10:18

本帖最后由 gt.adan 于 2013-9-5 08:49 编辑

向悶大學習~~

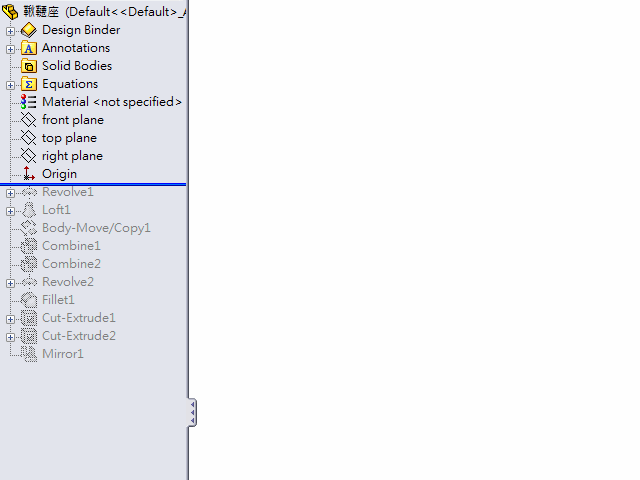

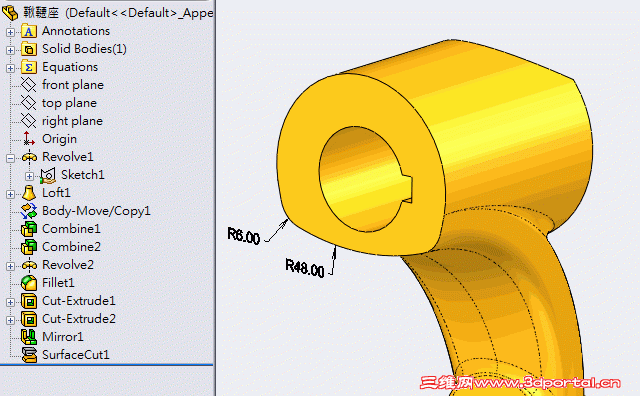

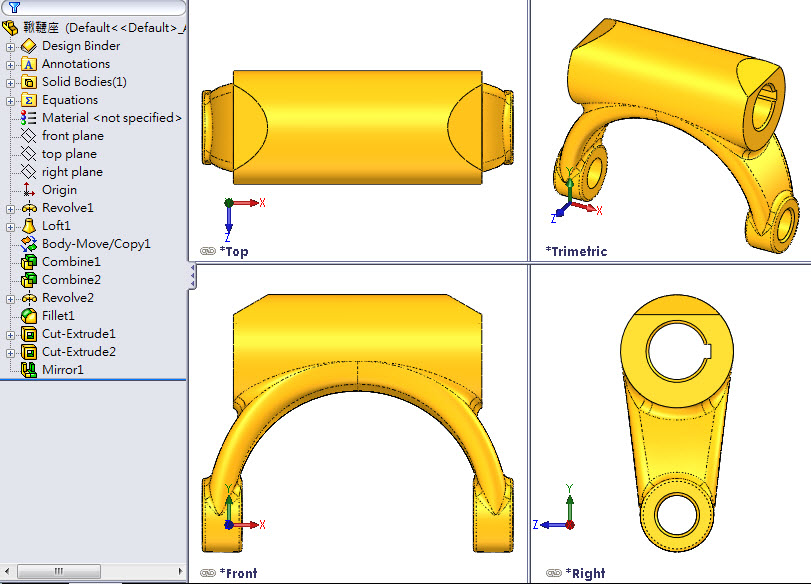

2013-9-5 上午 08-48-43.jpg

pzhzs · 发表于 2013-9-4 23:11:15

楼上画的零件都没有把R48画出来
而且这个图的尺寸似乎有点问题！？

gt.adan · 发表于 2013-9-5 00:38:35

本帖最后由 gt.adan 于 2013-9-5 08:51 编辑

pzhzs 发表于 2013-9-4 23:11 static/image/common/back.gif" a# T% i8 {' B) e, ~$ F$ t7 z
楼上画的零件都没有把R48画出来
* a1 N" r+ U7 h1 j" G+ { }/ [8 S- c而且这个图的尺寸似乎有点问题！？

前輩有請了~

話說回來，阿丹當初也覺得尺寸有問題，不過旨在練習建模，不足處勿怪…

pzhzs · 发表于 2013-9-5 11:01:36

gt.adan 发表于 2013-9-5 00:38 static/image/common/back.gif
0 E" J- ?+ Z3 k R" n1 F, _前輩有請了~1 H! x* g( n/ L+ r4 d1 \0 f7 A
話說回來，阿丹當初也覺得尺寸有問題，不過旨在練習建模，不足處勿怪…

现在看到你画的R48了，开始没看见请别见怪

我也不是什么前辈，请别这样称呼

我开始也画了个，感觉图纸尺寸有问题就没有继续了。

gt.adan · 发表于 2013-9-5 13:54:30

pzhzs 发表于 2013-9-5 11:01 static/image/common/back.gif. `0 u$ u) e; x
现在看到你画的R48了，开始没看见请别见怪 Q# U2 g: \2 j c
我也不是什么前辈，请别这样称呼

呵呵，交流交流~無所謂見怪問題~

拜讀過前輩一些精彩文章，很是佩服呀~

小俊俊工艺 · 发表于 2013-9-5 17:46:50

Francis 发表于 2013-9-4 17:41 static/image/common/back.gif
+ A* B/ K' V: h& o' Z向fsjt兄學習

感谢帮助

小俊俊工艺 · 发表于 2013-9-5 17:47:25

gt.adan 发表于 2013-9-4 22:10 static/image/common/back.gif
7 _2 h2 X, k$ o! D2 I4 g向悶大學習~~

哇太感谢您了!!!
