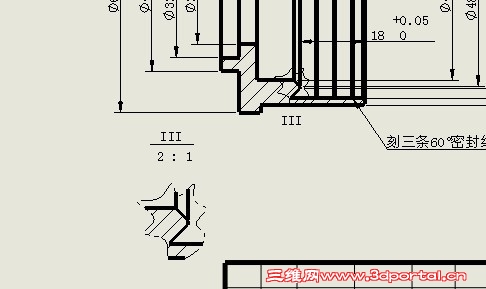

局部放大图

jf891028 · 发表于 2013-8-27 17:27:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用solidworks出工程图的时候，局部放大图的边界线是圆形的细实线，怎么变成波浪线。公司的顾问要求是波浪线，哪位大神会啊？?!!!

彤儿 · 发表于 2013-8-27 19:11:40

边界框线是可以用样条线画!

damatime · 发表于 2013-8-27 19:13:11

图纸设置里面有线型设置

jf891028 · 发表于 2013-8-28 10:13:43

彤儿发表于 2013-8-27 19:11 static/image/common/back.gif
! K. l& r5 I- |& y! b2 _边界框线是可以用样条线画!

有没有具体的操作，我没有找到。

jf891028 · 发表于 2013-8-28 10:14:23

彤儿发表于 2013-8-27 19:11 static/image/common/back.gif
! w) z j% _1 O边界框线是可以用样条线画!

有没有具体的操作，我没有找到。

阿帕奇 · 发表于 2013-8-28 12:17:15

solidworks目前没有
要么顾问改，要么你不能用sw

qq625267377 · 发表于 2013-8-28 13:36:40

我用的是样条曲线

jf891028 · 发表于 2013-8-28 16:47:39

qq625267377 发表于 2013-8-28 13:36 static/image/common/back.gif
) r3 q+ ?- q$ s1 I8 K3 r我用的是样条曲线

怎么操作，详细的能说一下嘛？

qq625267377 · 发表于 2013-8-28 16:54:21

jf891028 发表于 2013-8-28 16:47 static/image/common/back.gif, A5 y% A# R1 |* s/ N
怎么操作，详细的能说一下嘛？

工程图模式下，在需要局部放大的位置，用样条曲线画一个封闭圈，然后点击局部视图（样条曲线需处于选中状态），最后放置视图，就可以了。

jf891028 · 发表于 2013-8-29 10:50:20

qq625267377 发表于 2013-8-28 13:36 static/image/common/back.gif4 z: s. J4 n; p/ N
我用的是样条曲线

我刚刚试了试，在视图上不是圆，在局部放大图上看起来不规则，不是波浪线那样，能解决这个问题吗？

meiszp · 发表于 2013-8-29 11:14:57

本帖最后由 meiszp 于 2013-8-29 11:16 编辑

jf891028 发表于 2013-8-29 10:50 static/image/common/back.gif* u$ S; p' O8 Z ?* n1 J- A
我刚刚试了试，在视图上不是圆，在局部放大图上看起来不规则，不是波浪线那样，能解决这个问题吗？

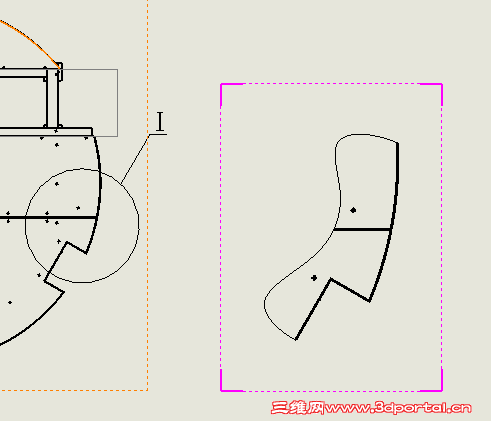

使用轮廓后，再更改回圆。

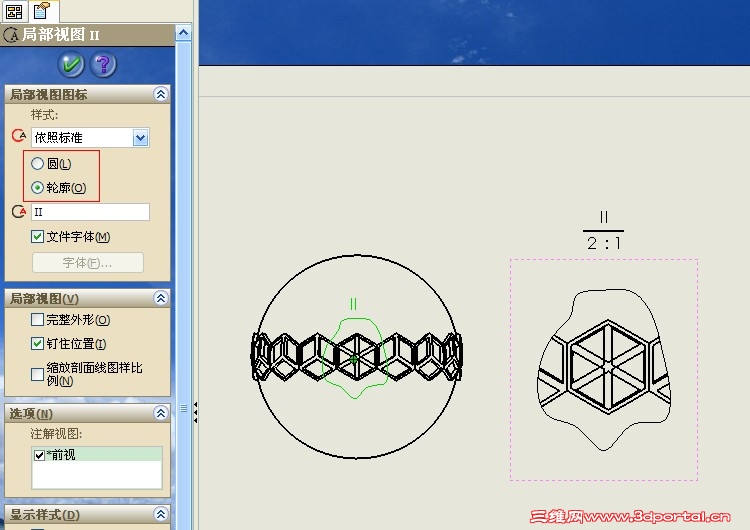

捕获 (1).png

qq625267377 · 发表于 2013-8-29 11:20:38

可以用样条画个近似波浪的，
或者新建零件，在零件图的草图中画好，复制到工程图中。

jf891028 · 发表于 2013-8-29 11:43:39

qq625267377 发表于 2013-8-29 11:20 static/image/common/back.gif
! Y3 t) F" w1 a6 J9 h- R8 ]可以用样条画个近似波浪的， p4 ]+ Z. W; A7 T( O
或者新建零件，在零件图的草图中画好，复制到工程图中。

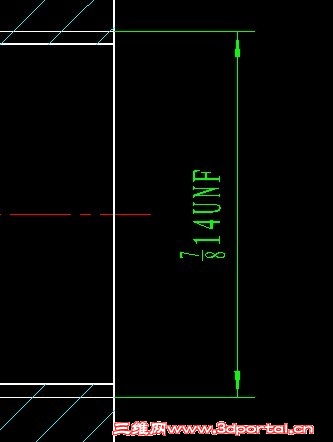

谢谢啊，再问你一个问题，这个螺纹的分数怎么在solidworks中标注出来，我看过这个网站的一个做法，没有弄出来。

jf891028 · 发表于 2013-8-29 11:47:10

meiszp 发表于 2013-8-29 11:14 static/image/common/back.gif1 X+ @8 U8 O* j& I ?
使用轮廓后，再更改回圆。

谢谢，我看到了。

qq625267377 · 发表于 2013-8-29 13:33:52

本帖最后由 qq625267377 于 2013-8-29 13:52 编辑

http://www.3dportal.cn/discuz/fo ... 1431&fromuid=485362

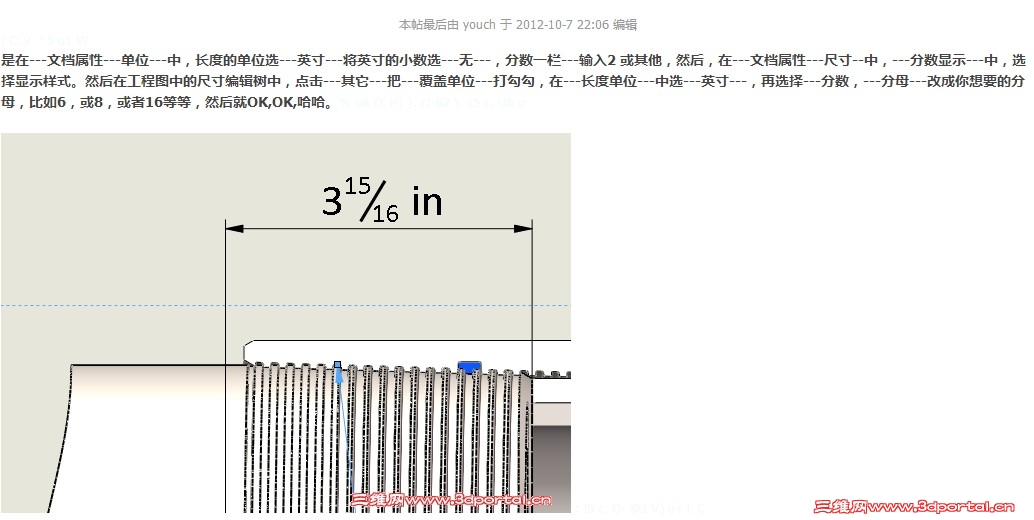

solidworks中尺寸标注成分数形式的方法
这个是要在英制单位下才能用的，国际单位下用不了。
我能想到的就只有插入注释了。

jf891028 · 发表于 2013-8-29 14:06:59

qq625267377 发表于 2013-8-29 13:33 static/image/common/back.gif
4 \: V" y3 m! W Q7 Y2 Xhttp://www.3dportal.cn/discuz/fo ... 1431&fromuid=485362; K2 o" C1 X, h3 ?
solidworks中尺寸标注成分数形式的方法& F" c# j" t% U: ^5 n l, H9 z
这个 ...

啊！阅读权限不够啊，看不到

qq625267377 · 发表于 2013-8-29 16:00:39

jf891028 发表于 2013-8-29 14:06 static/image/common/back.gif
* x8 Z* C) m7 J8 g0 a m7 |啊！阅读权限不够啊，看不到

没看到有限制啊。

jf891028 · 发表于 2013-8-30 09:11:52

qq625267377 发表于 2013-8-29 16:00 static/image/common/back.gif
3 u' V" G2 s0 U; k. @. e没看到有限制啊。

这个真需要15的权限，你能不复制一个发过来，，，，

qq625267377 · 发表于 2013-8-30 13:04:30

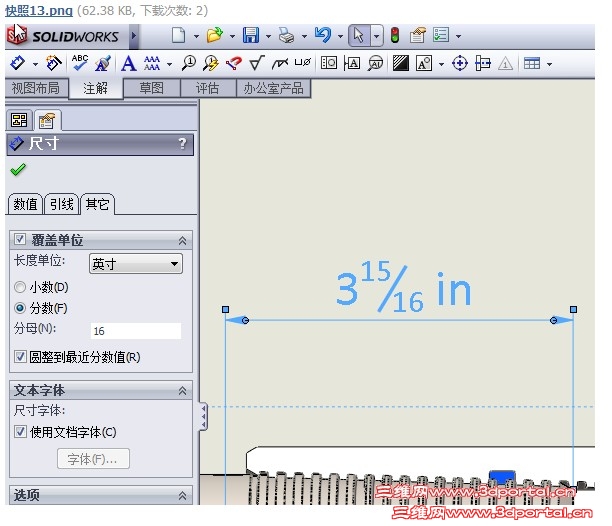

截图

jf891028 · 发表于 2013-8-31 15:45:59

qq625267377 发表于 2013-8-30 13:04 static/image/common/back.gif
1 o- V$ H+ Y" s& K6 i截图

大哥，照这样我做了，可是效果不怎么样。

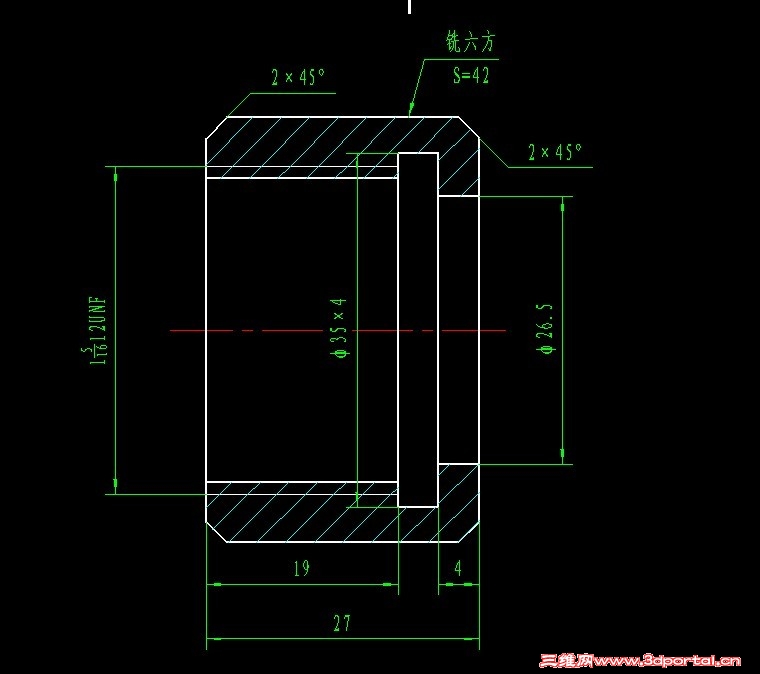

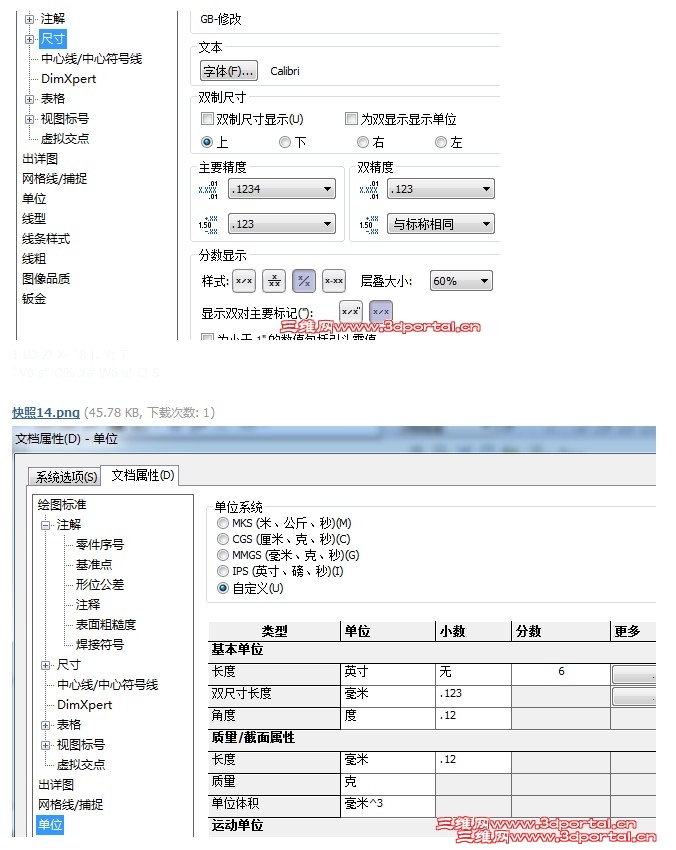

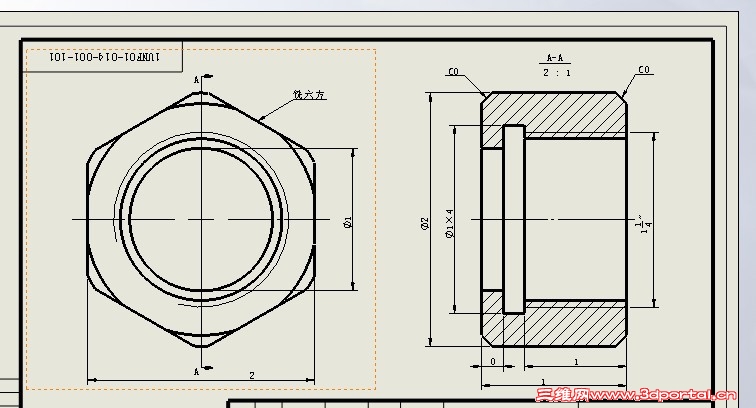

1.所有的标注都变成英寸了，我只需要一个标注变成分数。
2.1又5/16，它标注成1又1/4，还带两飘。

qq625267377 · 发表于 2013-8-31 16:07:55

jf891028 发表于 2013-8-31 15:45 static/image/common/back.gif! g# v2 h0 g4 i( P$ i! _# y* V9 I
大哥，照这样我做了，可是效果不怎么样。+ f' n2 J7 L8 x+ d- m, f+ y, k. L
1.所有的标注都变成英寸了，我只需要一个标注变成分数。7 ^+ g8 |4 B k) D
2.1又 ...

这个方法是在英制单位下才能用的，
国际单位下我上面说过了，将标注尺寸去掉，插入注释，不过这样就不是一体的了。

jf891028 · 发表于 2013-9-5 09:07:46

qq625267377 发表于 2013-8-28 13:36 static/image/common/back.gif3 b: G) q* M3 g. A0 v$ _
我用的是样条曲线

大哥，求解啊。
聚四氟乙烯在solidworks材料应该选哪个,或者是怎么合成？

jf891028 · 发表于 2013-9-9 11:09:58

qq625267377 发表于 2013-8-31 16:07 static/image/common/back.gif6 I, b9 ^0 p! y. N8 e* J, _$ t
这个方法是在英制单位下才能用的，
: s( U# y7 p* L5 X" T! Y5 M国际单位下我上面说过了，将标注尺寸去掉，插入注释，不过这样就不是 ...

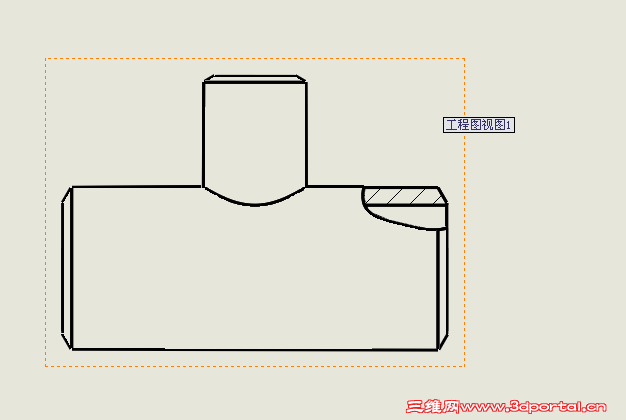

局部剖视图边界线的问题，为什么局部剖视图边界线的不能调成细实线，我在文档属性、点击线条选择线宽和图层都调过，都还是粗实线，这是为什么呢？
