像这种类型弹簧怎么画？

蛋挞丶 · 发表于 2013-8-26 11:56:26

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由蛋挞丶于 2013-8-27 08:05 编辑

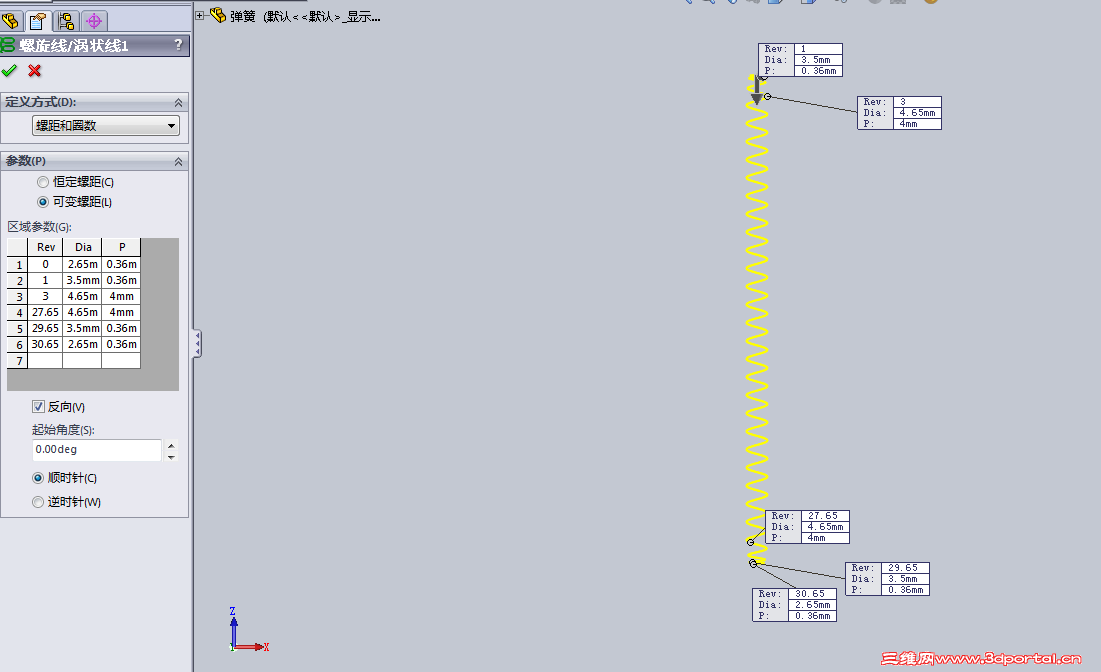

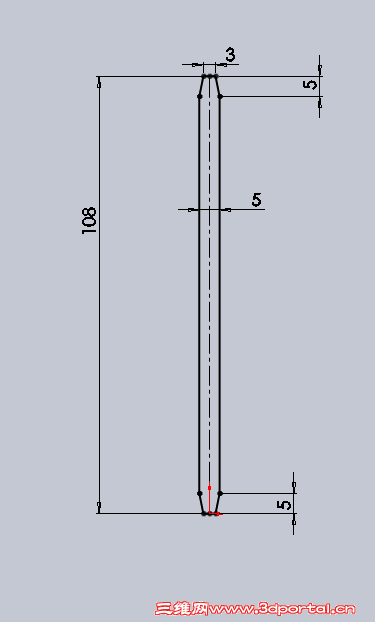

这个弹簧我不知道怎么画。两头的是直径3MM的，中间是直接5MM的。但最头疼的是用可变螺距画的时候，不知道怎么输入那些参数，才能使得它的长度是108MM。中间主要螺距P为4MM。求大神们指教指教，来个图解析下！！现在这个长度是错误的！！

swsxz · 发表于 2013-8-26 13:27:01

利用交叉曲线来实现

tangcarlos3d · 发表于 2013-8-26 13:34:09

把轨迹线画成折线，总长安图纸即可。

拉登 · 发表于 2013-8-26 14:08:10

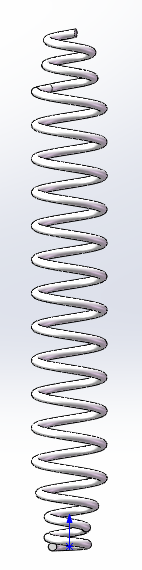

类似这样？

彤儿 · 发表于 2013-8-26 19:48:29

楼上的有点像!

蛋挞丶 · 发表于 2013-8-27 07:56:56

拉登发表于 2013-8-26 14:08 static/image/common/back.gif
8 H* x. M6 q4 E$ I8 e* t6 }类似这样？

恩恩！！是类似这样的!!它怎么输入参数？？那个总长度！！

蛋挞丶 · 发表于 2013-8-27 07:58:51

swsxz 发表于 2013-8-26 13:27 static/image/common/back.gif0 y3 v% y, b! ~% a5 V9 I8 N1 H: I
利用交叉曲线来实现

就是那个可变螺距的螺旋线画不出来。。它也不能用辅助线。

蛋挞丶 · 发表于 2013-8-27 08:01:34

tangcarlos3d 发表于 2013-8-26 13:34 http://www.3dportal.cn/discuz/static/image/common/back.gif f; ]& A) n. N8 I! G1 a( u
把轨迹线画成折线，总长安图纸即可。

可变螺距螺旋线好像不能添加轨迹线？像我这种就是长度不知道怎么控制。。

蛋挞丶 · 发表于 2013-8-27 08:06:00

求解析！！！

拉登 · 发表于 2013-8-27 09:11:15

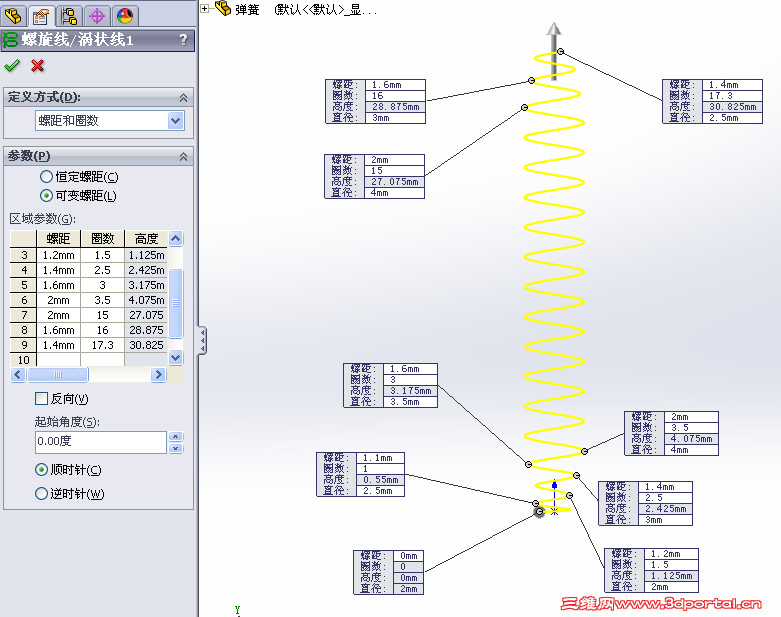

我想给个源文件你，但是我不知道怎么上传！截图给你看看！

蛋挞丶 · 发表于 2013-8-27 11:32:23

拉登发表于 2013-8-27 09:11 static/image/common/back.gif
9 t2 B/ h p3 ?9 m3 ^7 w. N我想给个源文件你，但是我不知道怎么上传！截图给你看看！

你的中文怎么好像和我的英文不一样。。？？我的好像没有高度，那个Dia，Rev这两个我有点搞不懂！！你重新评论就可以上传源文件了！！麻烦你了我看看在我的这里打开是怎么显示的！！

拉登 · 发表于 2013-8-27 11:43:12

我也是随便画了一下，里面的内容可能不是你想要的，但画法是不变的，希望你自己琢磨一下！

蛋挞丶 · 发表于 2013-8-27 12:41:50

拉登发表于 2013-8-27 11:43 static/image/common/back.gif
2 p5 B( q3 q9 w4 B i3 ]我也是随便画了一下，里面的内容可能不是你想要的，但画法是不变的，希望你自己琢磨一下！

恩恩！！谢谢你了！这么认真指教。

拉登 · 发表于 2013-8-27 13:54:55

没事，不用谢！在我能力范围之内，可以帮就一定帮，我也需要其他人帮助啊！

tntk · 发表于 2013-8-27 16:14:27

把螺距与圈数改为高度，就能做出108了呀

蛋挞丶 · 发表于 2013-8-27 16:54:05

tntk 发表于 2013-8-27 16:14 static/image/common/back.gif! B/ p }% A) q3 I5 F: b
把螺距与圈数改为高度，就能做出108了呀

原来我对命令还不熟悉！可变螺距还可以高度和螺距来控制！这样就懂了，谢谢提醒哈！！

工大老康 · 发表于 2013-8-30 14:41:56

可变的也没画过，正好学习一下
