工程图图层问题

dragon0530 · 发表于 2013-8-23 17:04:01

您需要登录才可以下载或查看，没有帐号？注册

x

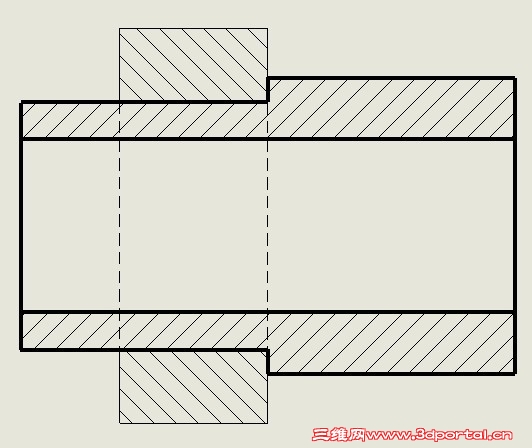

我在Solidworks装配体生成的工程图中进行断开的剖视图时，出现了粗细不同的线条，属于两个不同的图层，这是为什么呢，你各位高手指教！！！

彤儿 · 发表于 2013-8-23 19:27:06

显示成图片的样子非常正常,LZ所说的粗细是指边框线与填充线不一般吗?而且显示线型是可以设置的

dragon0530 · 发表于 2013-8-26 08:22:23

生成剖视图时，应该轮廓都为粗实线，剖面线是细实线才对，图上，一个零件的轮廓线为粗实线，另一个零件的轮廓线却是细实线为啥

木子星 · 发表于 2013-8-26 10:05:40

和CAD的图层设置是一样的
