    中望3D作为国内知名的三维CAD设计软件领导者,其产品和解决方案被广泛应用于制造业、工业设计方面。广州依致美金属制品有限公司日前表示,使用中望3D 可以解决实际设计需求,提高生产力效率。

广州依致美金属制品有限公司是安威集团(ON WAY GROUP)的中国生产基地,主要从事户外铝质可折叠桌椅的制造,其设计的多项产品取得日本工业设计大奖,产品主要出口国外,覆盖日本、美国、欧洲市场。

在使用中望3D进行设计之前,依致美主要使用二维CAD进行产品设计。在设计中,设计师通过不同的视角来设计各部件及组装。在二维环境中依靠设计师丰富的经验来避免设计失误及设计缺陷。随着企业的发展,公司规模的扩张,现有技术人员无法满足公司发展的需求,急需补充人员。然而市场上,经验丰富的工程师比较难找寻。所以公司另辟途径,从设计工具上寻找突破口。在通过不断的对比及测试后,依致美公司最后决定使用中望3D来解决上述问题。事实证明,依致美使用中望3D后,对工程师的经验要求也变得简单,其设计效率大大提升。下面让我们来看看中望3D是如何设计折叠桌子的,提速依致美的产品设计。

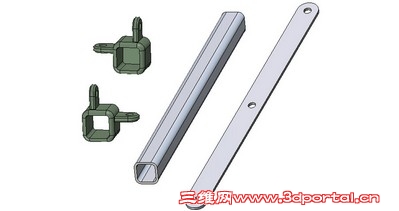

1.使用中望3D高效的拉伸及倒圆角功能可快速创建出下图所示的四个装配部件。

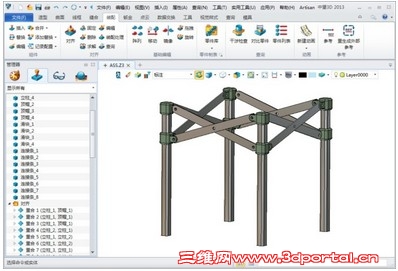

2.通过中望3D的装配模块将各部件依照实际装配关系进行组装。组装的过程与实际产品的组装过程相同。

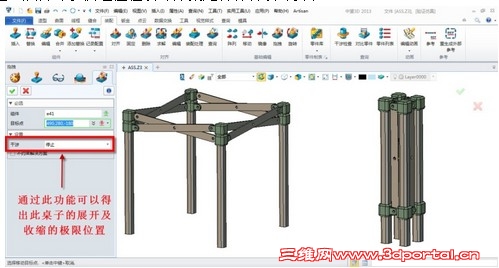

3.通过装配中的拖动干涉检查功能,可以很轻松地得出此设计方案中产品的展开及收缩极限位置。从而可以快速检验设计方案是否符合设计要求。

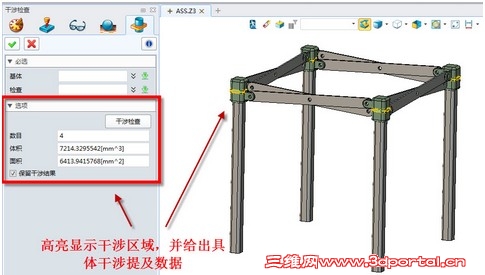

4.如果在设计过程中,部件之间发生了零件干涉,在中望3D中可以通过干涉检查功能,快速检查出哪些地方有干涉,以及干涉的具体体积大小,为修改设计方案提供数据依据。

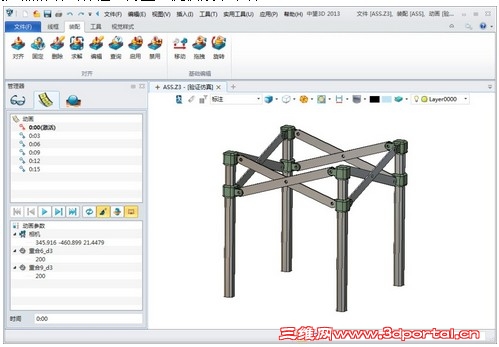

5.为了向客户展示或做市场推广工作,中望3D还可以将组装后的桌子进行动画处理,向客户展示其产品的动画特性,为企业提供展示素材。


    通过以上实际案例演示可得知,依致美在使用中望3D软件进行设计后,不仅能快速完成折叠桌子的设计,而且在设计质量上都有了质的飞跃。值得注意的是,中望3D2013sp版即将推出64位版本,增强了简易便捷的数据转换、放样支持点轮廓、提高最小刀长的计算精度等,大大提升设计效率,敬请关注。
