SolidWorks貌似不能做的钣金图形

zyf269 · 发表于 2013-8-10 20:58:43

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zyf269 于 2013-8-10 21:17 编辑

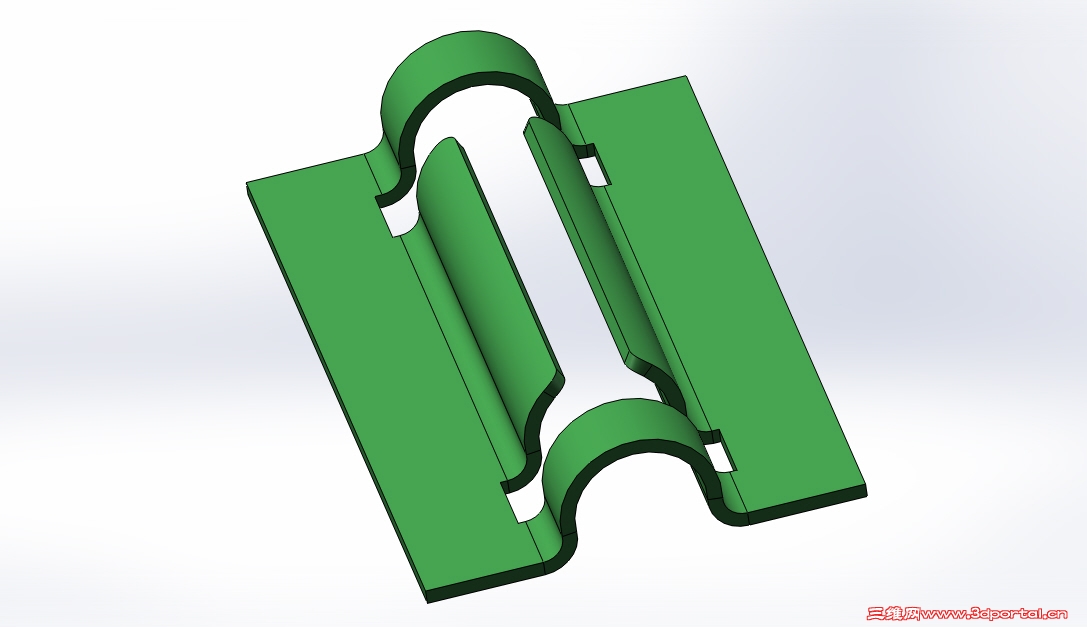

SolidWorks展开遇到问题，12版和13版我都有试过结果都一样，请高手指教。
希望不是软件本身的问题。。。。。。

zbj · 发表于 2013-8-11 10:15:08

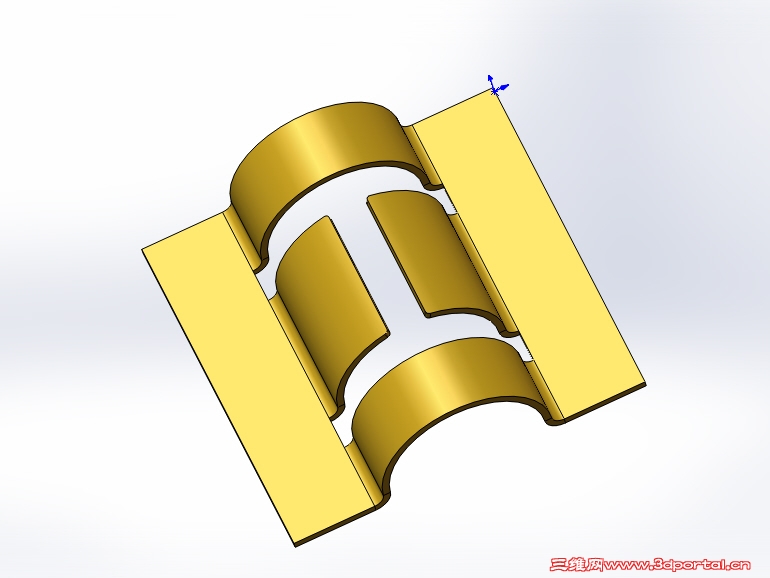

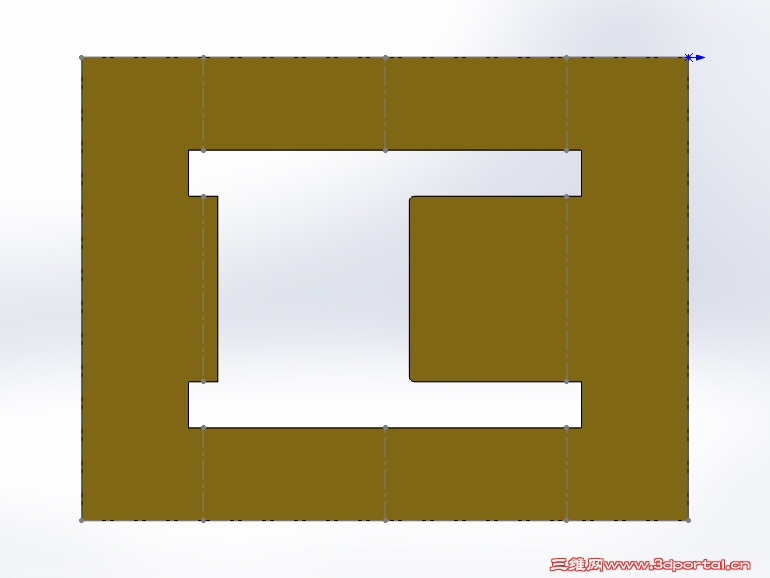

我揣测:SW钣金是由固定面开始,逐节折弯的,第一折弯:小圆弧;第二折弯:大圆弧;第三折弯:小圆弧.由折弯线的顺序可以看出来.每一节折弯有一个固定面和上一级折弯相连.而缺失的一部分和对面的部分大圆弧同属于第二个折弯,由于你除料将第二个折弯搞断了,缺失的那一部分就失去了固定面,连不上来了,接着又从第三个折弯继续往下走了.
我试着中间那一部分先做个方孔,然后由两边添加边线法兰,再分别折弯成小圆弧,大圆弧,最后将多余部分除料,尚没有成功,你试试.

阿帕奇 · 发表于 2013-8-11 11:06:58

为做钣金，你可以选择更专业的板金软件来实现，没必要硬依赖某种软件来影响工作。工具就是工具，能干活的才是好工具

cherish999 · 发表于 2013-8-11 11:25:56

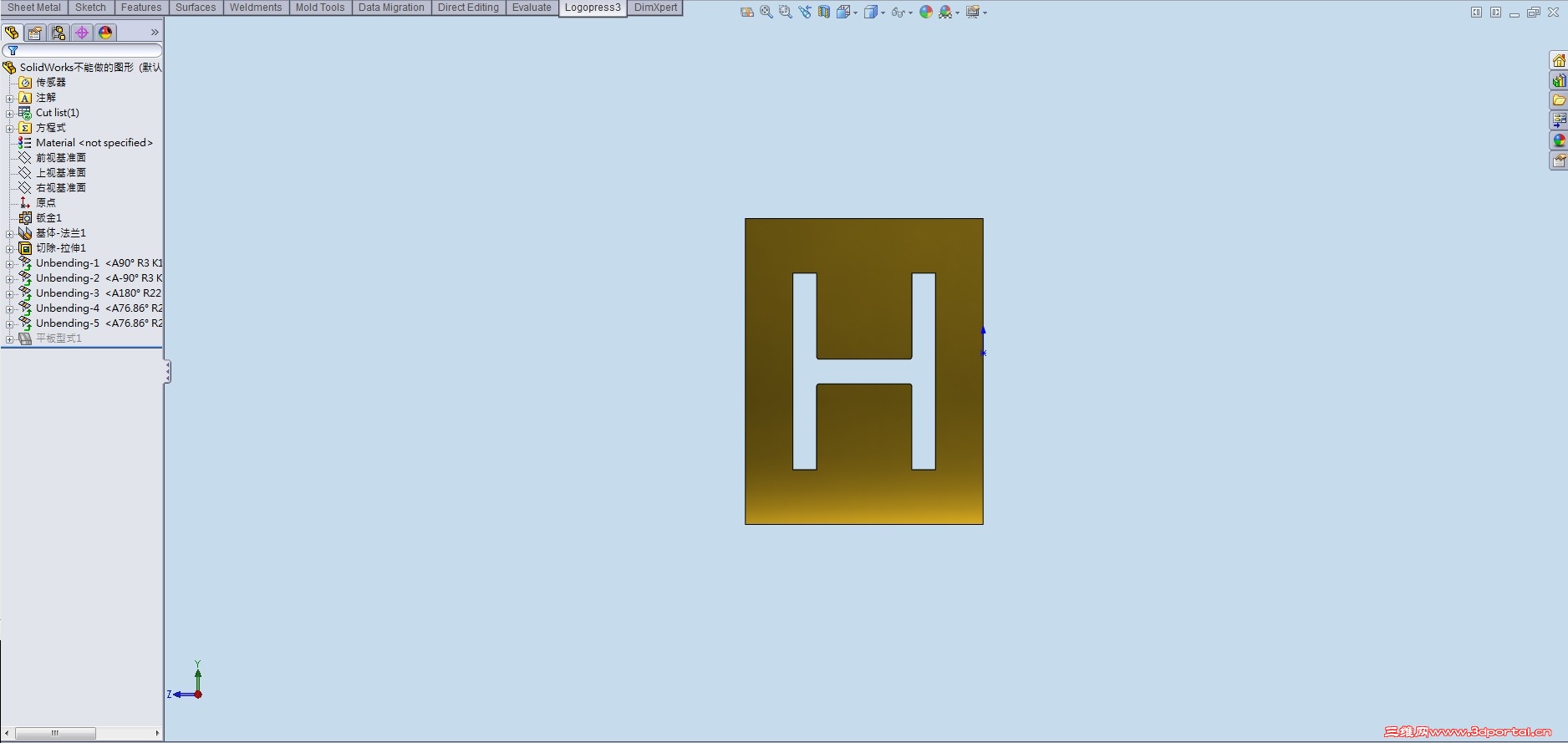

这个LZ可以参考以前的一个帖子关键词应该是”师姐的饭盒“，然后这个东西SOLIDWORKS本身是很难展开正确的。可以参考LOGOPRESS3。我试着展开了一下。

zyf269 · 发表于 2013-8-11 19:18:23

看了2楼的引导，SolidWorks 可以做这图形就是建模不直观有点麻烦。
谢谢2楼！

zbj · 发表于 2013-8-11 22:29:56

zyf269 发表于 2013-8-11 19:18 static/image/common/back.gif2 m) z5 _3 m2 {/ v4 W5 K! G/ d
看了2楼的引导，SolidWorks 可以做这图形就是建模不直观有点麻烦。% V: B+ |2 l0 W) T* A& S
谢谢2楼！

祝贺你获得成功,并谢谢分享!

江南烟雨梦 · 发表于 2013-8-15 16:08:57

钣金展开只做参考，实际意义不大，模具冲压类的是实际计算和经验得来的。不要纠结。

zyf269 · 发表于 2013-8-15 22:09:08

本帖最后由 zyf269 于 2013-8-15 22:18 编辑

江南烟雨梦发表于 2013-8-15 16:08 static/image/common/back.gif
! Y0 L7 u+ a1 `4 s1 L' A! K- q钣金展开只做参考，实际意义不大，模具冲压类的是实际计算和经验得来的。不要纠结。

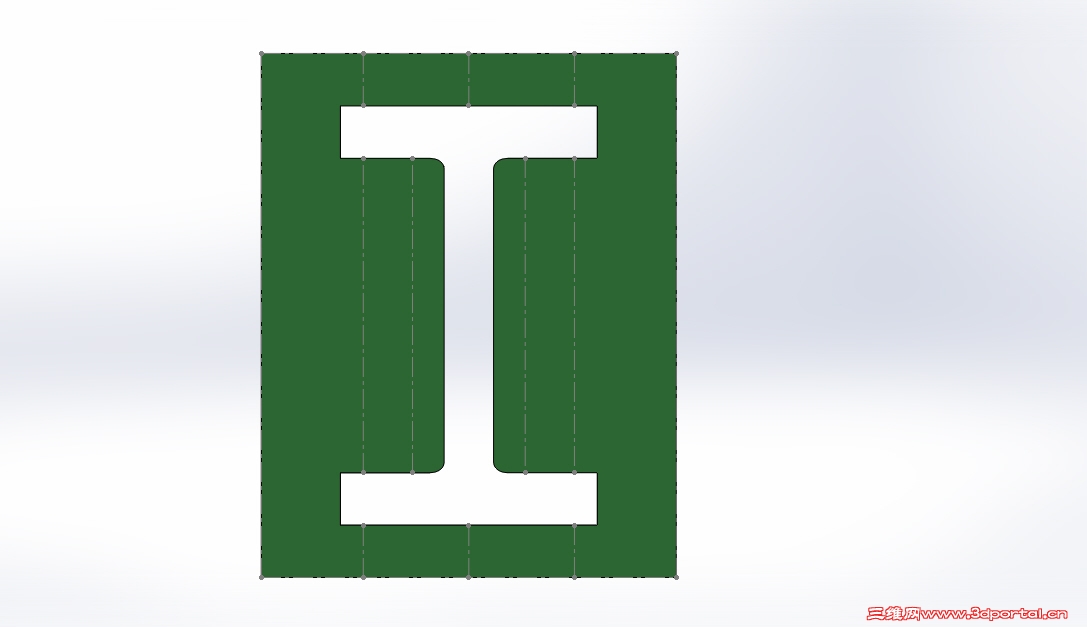

钣金展开是可以用的，关键小圆弧和大圆弧的系数要对，是多少就要与模具圆弧。
这外形产品我没用冲压工艺，我就用折弯机成型完成。
