三维球应用学习笔记系列之二

sdzbsxp · 发表于 2006-8-21 18:42:43

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用三维球作线性阵列
以椭圆孔板为例来说明作图过程
1．设计元素库中左键选择智能元素“厚板”，并按住左键拖放到设计环境中，松开鼠标，显示一长方体板。
2．键点击长方体，进入智能图素编辑状态，在这一状态下，系统显示一个黄色包围盒和6个方向操纵手柄。
3．选择方向手柄，按住左键拖拉，改变长方体尺寸，使其成为一个尺寸合适的长方体板。
4．左键点击长方体板上平面，显绿色。
5．左键从图素库中拖放“孔类椭圆柱体”到长方体板上平面某一位置，长方体板上生成一个椭圆孔，利用包围盒改变其尺寸至合适大小。
6．用F10打开三维球（兰色）。
7．移动光标至水平方向上的一个外控制柄，单击，显示一条黄线，这就是线性阵列的方向。
8．光标仍指在这个外控制柄上，光标变成一只小手形，此时点击右键，
显示菜单，选‘生成线性阵列’。
9．在阵列对话框中输入“数量”10，“距离”20。点确定。

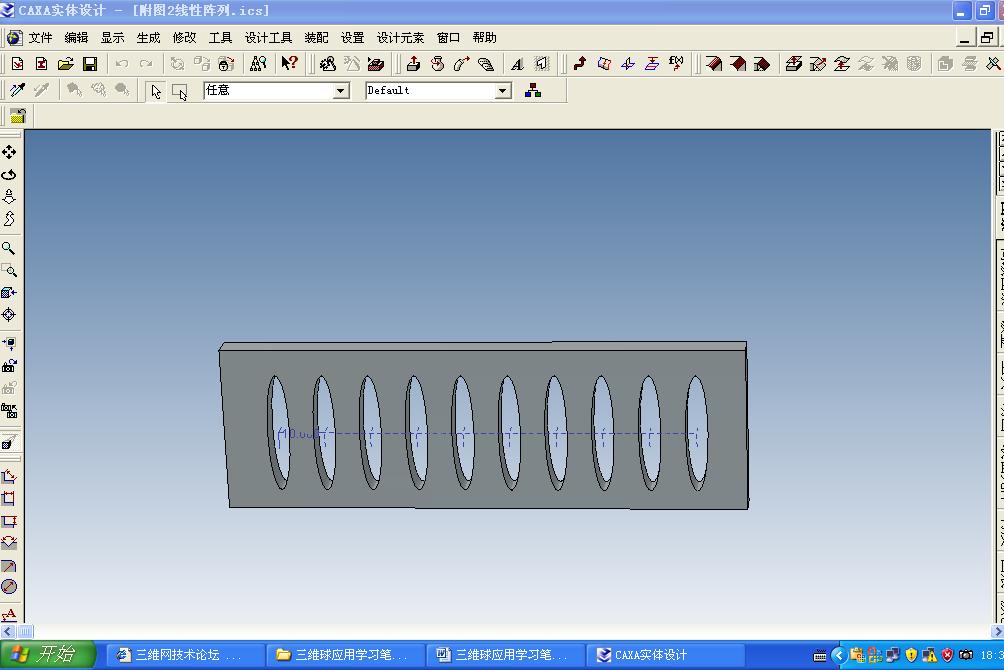

10． 10椭圆孔的线性阵列宣告完成。如附图2。

sdzbsxp · 发表于 2006-8-21 22:21:23

发上三维球应用学习笔记系列之二——用三维球作线性阵列（图解）供学习参考.

ymkeud · 发表于 2006-8-22 08:04:00

最基本的...在教程里都有

wowowow · 发表于 2006-9-4 01:32:31

这也太简单了吧.有没更好点的/

bjw2153 · 发表于 2007-1-12 08:15:21

这也太简单了吧.有没更好点的/

wuhuiue · 发表于 2007-1-16 22:54:01

原帖由 ymkeud 于 2006-8-22 08:04 发表
6 J& b& G" V( s/ }* m% x. J最基本的...在教程里都有

是啊，太简单拉，不过还是顶一下！

twfxcqdt · 发表于 2009-11-6 14:07:53

简单的才是精华！！

hn.wz · 发表于 2009-11-7 23:09:59

搞点有技术含量的

hn.wz · 发表于 2009-11-7 23:29:38

搞点有技术含量的

37242623 · 发表于 2009-11-8 10:01:45

有提高版的吗
