求助这样草图中的圆弧怎么画呢？

koyosai · 发表于 2013-8-5 20:30:03

您需要登录才可以下载或查看，没有帐号？注册

x

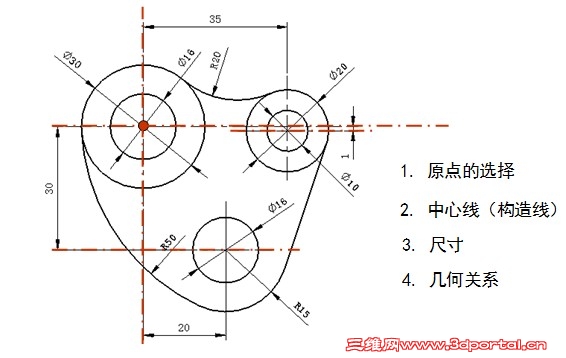

请教各位，这个图中的R50和R20应该怎么画呢，和两个圆都相切，可是找不到圆心，也找不到中间点，个人感觉这个圆弧应该是通过添加几何关系画出来的，请教各位怎么操作。。。

zll3310737 · 发表于 2013-8-5 21:02:04

先把三个圆画出来，然后用圆弧，定义与相切。三个圆其中有一个圆的位置要完全定义。

vinney777 · 发表于 2013-8-5 21:07:05

先把完整的圆画出，进行条件约束，最后画相切圆弧

12fzj · 发表于 2013-8-6 09:10:22

这样的图在CAD中画起来很费劲，但在SW中就太容易了，因为，SW是尺寸驱动的

windfeifei · 发表于 2013-8-6 10:42:12

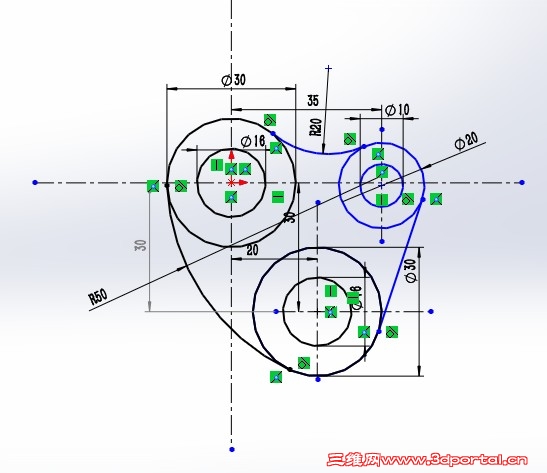

不知道我画的对不对，我是先画三圆，约束中心和圆尺寸，在画相切半圆。

zll3310737 · 发表于 2013-8-6 10:59:14

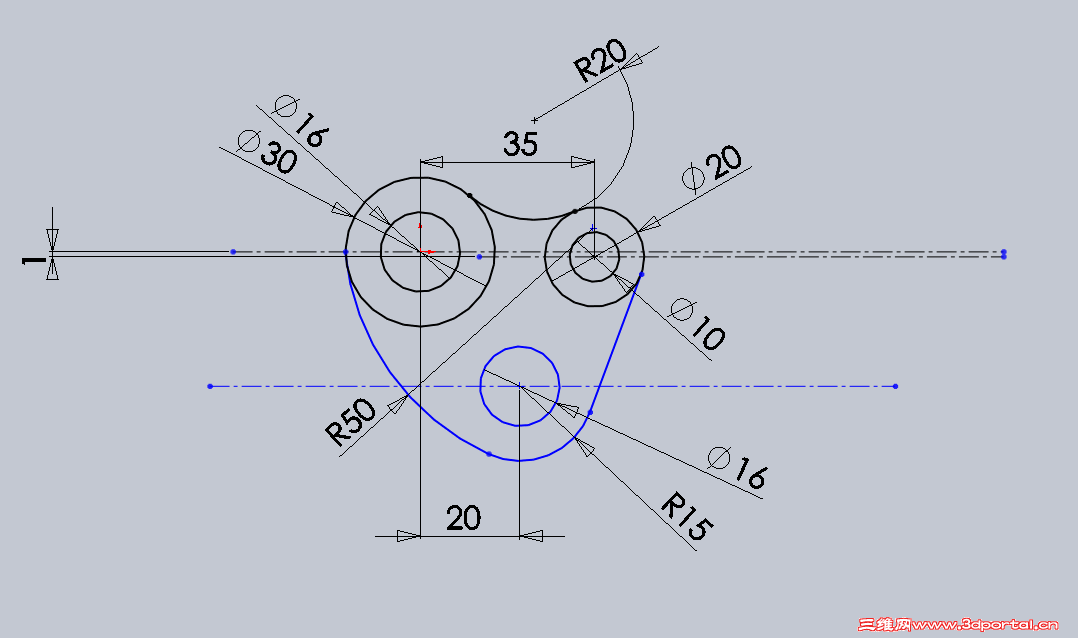

直径20的圆位置没有完全定义，少个尺寸，应该是1、

蛋挞丶 · 发表于 2013-8-6 13:05:10

先把那三个大圆定义好，再在要画的切圆处画一个圆，在定义为与其两边的圆相切就OK了！！最后修剪一下

醉在雨夜 · 发表于 2013-8-6 15:16:40

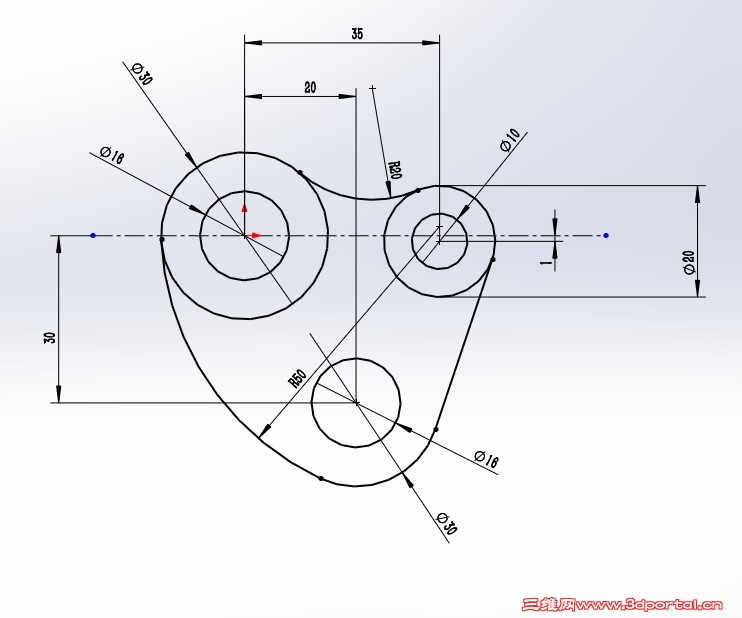

这个对不对

注册了就忘 · 发表于 2013-8-6 15:59:44

用约束画图形不需要圆心，中间点什么的

只要三个圆的位置固定了，那两个弧你随便画在哪，只要约束相切就行了

向前冲1 · 发表于 2013-8-8 08:47:39

大家踊跃解答，氛围很浓，赞赞！我也去画画看看

向前冲1 · 发表于 2013-8-8 09:01:22

我也画了个，先圆，确定之间的关系，然后添加几何关系就KO了。
