sw工程图中向视图表示

馨竹幽静 · 发表于 2013-8-2 10:22:54

您需要登录才可以下载或查看，没有帐号？注册

x

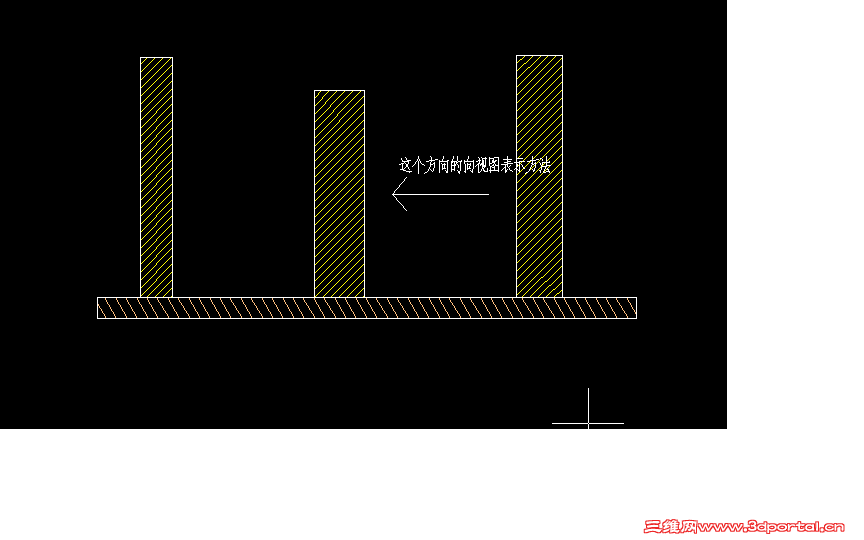

各位老师，请教一下sw中向视图怎么表示啊，如图，我想要中间那个挡板的向视图（图随手画的），可不可以单独体现出来啊？我用了“辅助视图”命令，确得不到我想要的结果。请老师们指教一下，先谢谢了！

馨竹幽静 · 发表于 2013-8-2 10:34:09

补充一下：sw是不是不能做水平或者垂直的向视图啊？如果不能做，那图上中间的的挡板我想表示怎么表示呢？

250272313 · 发表于 2013-8-2 10:52:05

本帖最后由 250272313 于 2013-8-2 11:00 编辑

可以啊，你想表示中间的板子的话可以用剖视图啊，视图布局/剖面试图工具

dabaimogu · 发表于 2013-8-2 10:54:22

用剖视图，贴图像proe哦。

馨竹幽静 · 发表于 2013-8-2 11:08:26

多谢楼上两位的意见，比如是焊接件我想单独表示出中间那个板，若是用剖视图的话就会含有其他的零件在里面，（图示只是简化的，实际还有其他零件焊接在上面），看上去不是很直观，不知道有没有好的办法！

木_棉 · 发表于 2013-8-2 11:17:48

把不需要的零件隐藏掉

馨竹幽静 · 发表于 2013-8-2 11:29:37

木_棉发表于 2013-8-2 11:17 static/image/common/back.gif
$ d0 r% x$ L$ t+ U9 X- w0 J' O把不需要的零件隐藏掉

恩恩，这个也可以，谢谢！

zll3310737 · 发表于 2013-8-2 12:40:33

可以水平投影过去后做个局部剖视图。
