[求助] 这个钣金怎么画？

[复制链接]
jaychou315
发表于 2013-7-29 14:55:14 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 jaychou315 于 2013-7-29 17:41 编辑 % d3 d2 S4 \+ ?4 k  C: R- h
+ ^$ F6 V3 `# s# m7 e

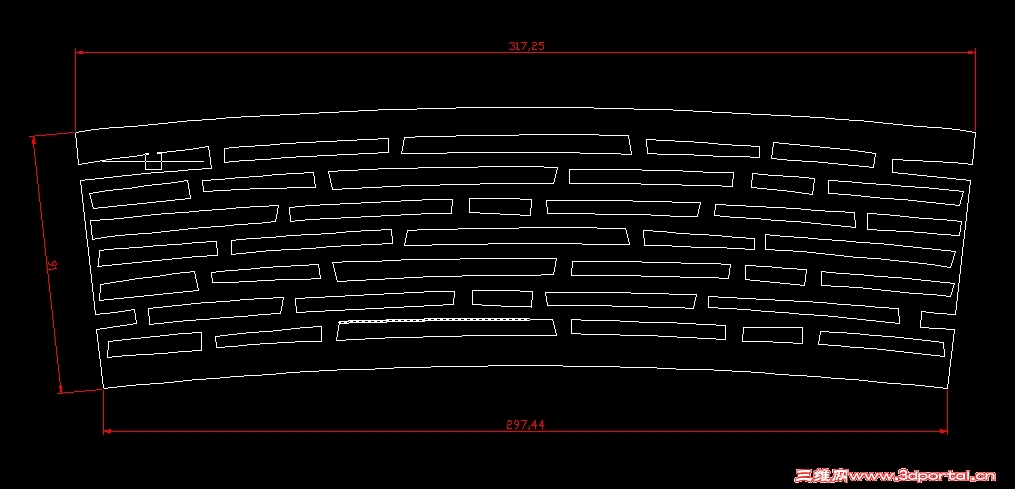

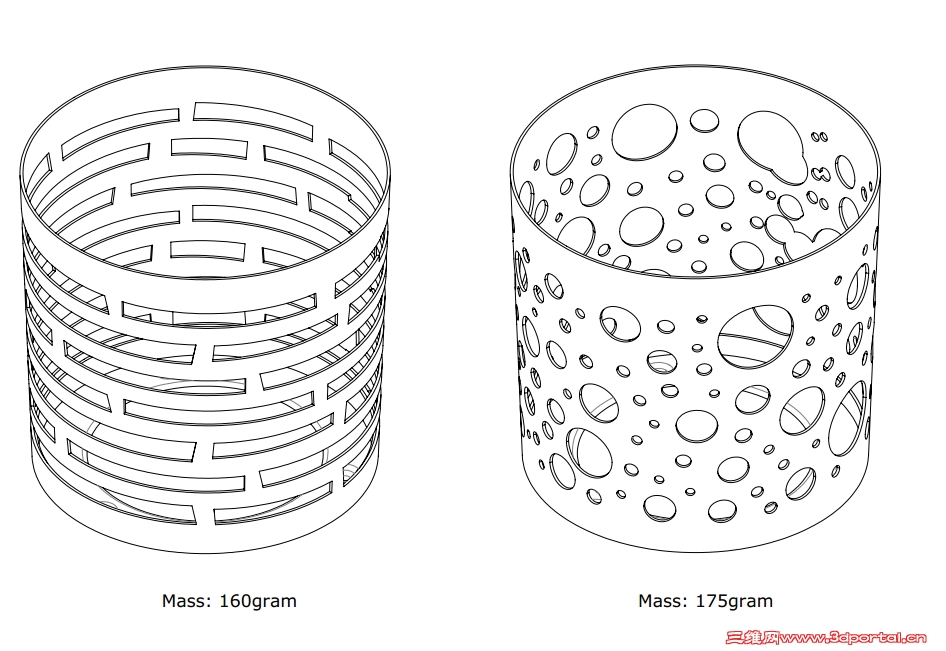

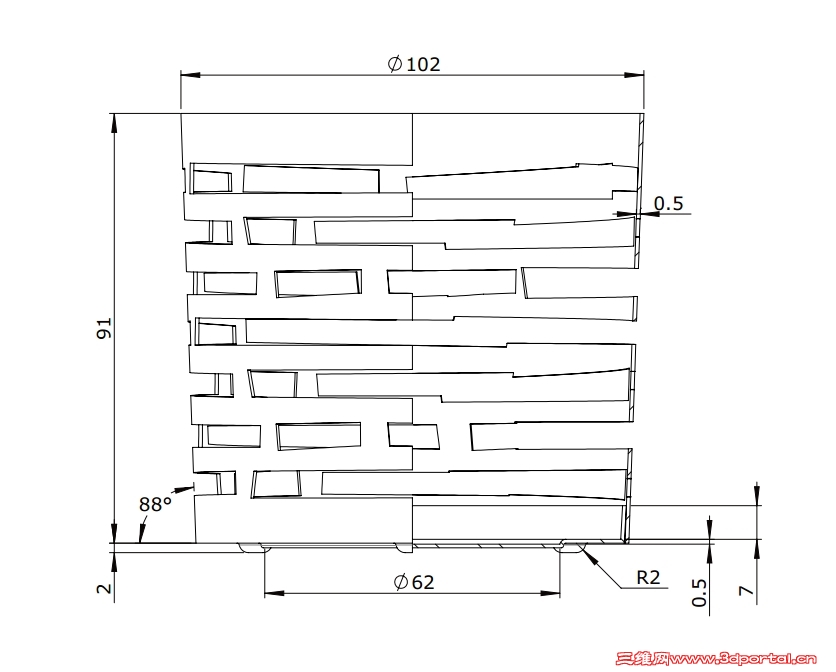

一个圆锥形的筒形，筒壁上开了好多不规则的长方异形孔，这个SW能画么？用了几种方法都不行，用绘制的折弯折不出来圆锥筒，先画好筒再画异形孔就画的不准（展开图要和标准的CAD图一模一样），请教用什么插件能画？- ^  J% u5 R5 _$ A" Y+ y/ D5 A1 S
现在我要做这个筒子的焊接夹具，定位就用上面冲出来的异形孔定位，所以3D一定要准，但是这3D可把我难倒了。1 W* H( ?9 O$ x) h; Q
Catch5782.jpg CatchC99A.jpg
# Y! @8 H8 {' `1 s2 q' k Catch1E71.jpg
; a' l+ i& m/ k  h, _( d! s9 S( v
) E" ]* I' V* ]5 O 大烛杯展开.zip (33.79 KB, 下载次数: 11)
回复

举报

jaychou315
 楼主| 发表于 2013-7-29 14:58:10 | 显示全部楼层 来自： 中国江苏苏州
急啊，在线等，办公室的电脑没装Logopress3,下载的权限也被限制了，Logopress3能搞定不？
回复 支持 反对

举报

swsxz
发表于 2013-7-29 15:27:13 | 显示全部楼层 来自： 中国浙江金华
把cad文件传上来让大家给你想想办法, [0 w' e( t9 ]4 L& n, }* c; g
回复 支持 反对

举报

gt.adan
发表于 2013-7-29 15:54:53 | 显示全部楼层 来自： 中国台湾
怎麼看都是圓筒啊…哪兒來的圓錐？
回复 支持 反对

举报

179956430
发表于 2013-7-29 16:06:38 | 显示全部楼层 来自： 中国河南郑州
没尺寸啊，我不忙可以帮你画画
回复 支持 反对

举报

lider2010
发表于 2013-7-29 16:21:14 | 显示全部楼层 来自： 中国江苏常州
就两个图片？
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 17:34:27 | 显示全部楼层 来自： 中国江苏苏州
179956430 发表于 2013-7-29 16:06 static/image/common/back.gif
- P( n$ r0 C8 U, ?0 E9 X' M没尺寸啊，我不忙可以帮你画画
3 r& M7 x+ X! Q, O# [/ W
CAD上传了  谢谢帮忙。
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 17:36:46 | 显示全部楼层 来自： 中国江苏苏州
CAD上传了 大神帮忙看一下，谢谢！
回复 支持 反对

举报

horseshoe
发表于 2013-7-29 17:53:38 | 显示全部楼层 来自： 中国辽宁营口
一般这些钣金件都是先冲孔后折弯的，所以先画平板，然后切除拉伸出孔，最后把平板卷起来。
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 18:41:15 | 显示全部楼层 来自： 中国江苏苏州
horseshoe 发表于 2013-7-29 17:53 static/image/common/back.gif
7 q" k& H: }# V- }2 I一般这些钣金件都是先冲孔后折弯的，所以先画平板，然后切除拉伸出孔，最后把平板卷起来。
( Z. ~# W8 ~1 P5 U
先画平板折不成我要的形状  你试试
7 F1 n% L- K+ F
回复 支持 反对

举报

gt.adan
发表于 2013-7-29 18:59:28 | 显示全部楼层 来自： 中国台湾

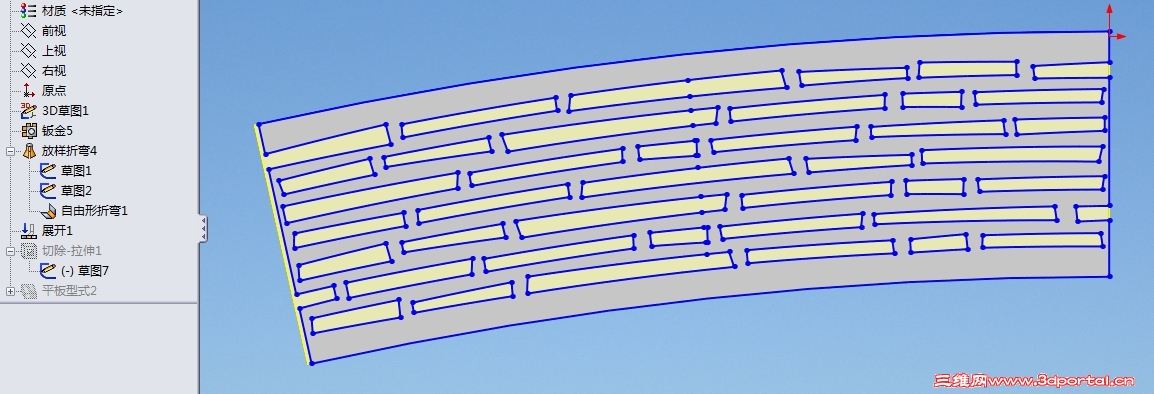

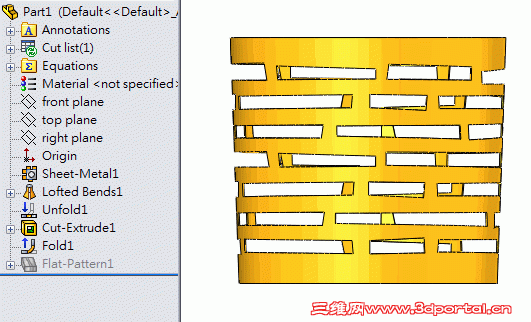

本帖最后由 gt.adan 于 2013-7-29 19:26 编辑 # S2 f. c) }( Z7 j$ F- F) T- z: f; m
4 c: \/ c) f* {' [7 X& Z
6 }. F9 x: D/ Y  n5 P+ ^0 B. C/ i

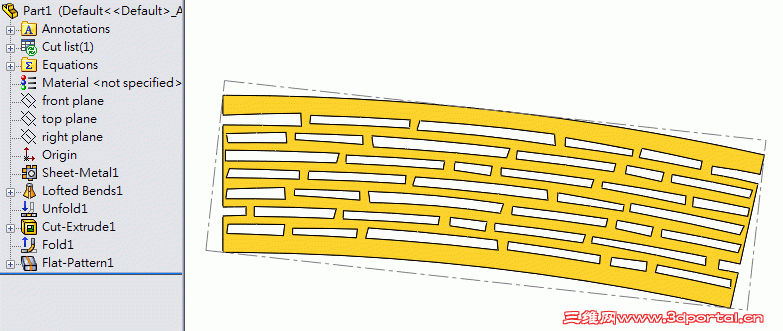

6 E+ G/ F* @2 I 2.gif
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:01:07 | 显示全部楼层 来自： 中国江苏苏州
CatchE7A2.jpg 6 b5 r  G# O; x" c# Z

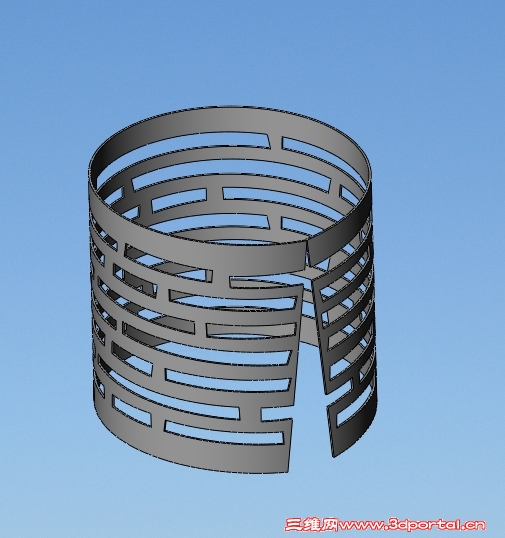

我只能折到这水平，
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:02:17 | 显示全部楼层 来自： 中国江苏苏州
gt.adan 发表于 2013-7-29 18:59 static/image/common/back.gif

. Q6 T' i, J% b4 O, g* n! E谢谢能上传一下源文件吗
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:04:35 | 显示全部楼层 来自： 中国江苏苏州
不用源文件了 看了你的模型树就知道了  谢谢
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:15:55 | 显示全部楼层 来自： 中国江苏苏州
不过我有个新的疑问，为什么SW的展开图和CAD的不是完全一样的，是SW展开有误差吗？
回复 支持 反对

举报

gt.adan
发表于 2013-7-29 19:31:09 | 显示全部楼层 来自： 中国台湾
jaychou315 发表于 2013-7-29 19:15 static/image/common/back.gif3 w& k% r! N; [5 @, z6 N- k' D
不过我有个新的疑问，为什么SW的展开图和CAD的不是完全一样的，是SW展开有误差吗？

# I1 W9 R! p1 `6 `8 T0 X7 [非也，您的圖紙尺寸本來就存在很大的誤差，舉例如下：/ }9 x7 C1 E4 ?3 K
上圓直徑Ø102，展開弧長應該約是320.44，圖紙標示 317.25。
# z/ Z5 A6 q/ ]其差值理應是折彎後的縫隙，然而下方用相同的算法，差值卻不同。

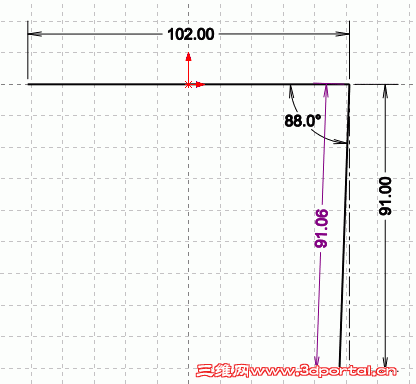

% L5 x' s: \6 H' d! e) C; k再一個地方：錐筒的三維高度是 91，怎麼展開圖的邊長也是 91，應該大於91才是…
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:33:49 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 jaychou315 于 2013-7-29 19:36 编辑
2 N. w+ r" ^! k/ S' x3 x! M0 N0 R' t2 ?( w* @
兄台所言在理，是我没动脑筋
% l' n0 Z, ^7 C. N
回复 支持 反对

举报

gt.adan
发表于 2013-7-29 19:34:30 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2013-7-29 19:49 编辑
/ `4 L) n; S: }+ M8 t; Z+ A& h+ |# k9 r0 g
還好樓主有展開的破孔草圖可以直接引入除料，不然光是畫這些破孔…累都累死囉~~
- n/ a4 v/ m* ~$ @  S4 b" @不知樓主是否有注意，這個破孔草圖雖然可以直接引入，但是除料再折彎時會出錯。/ @$ P8 p" I3 H9 u% I0 z2 K
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:41:33 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 jaychou315 于 2013-7-29 19:44 编辑
. {+ n9 g! M" \) Y; z. w  [

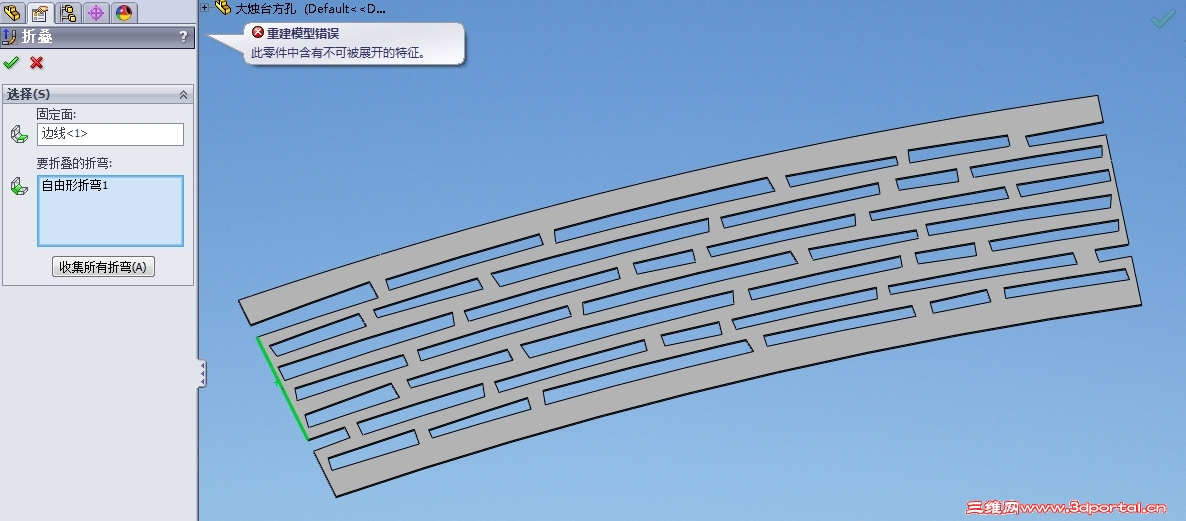

5 m8 i( d" s- Q: U4 b* L兄台请看，为什么我切除了再折弯提示我有无法折弯的部分，我切除就是直接用CAD的草图切的* N5 E! {- G) o9 g
! N, K6 C: _2 T9 j8 s" j Catch4B1A.jpg 5 z1 e0 e/ ?# p9 y9 U; D0 G
还是请兄台上传一下你的文件，十分感谢！
回复 支持 反对

举报

gt.adan
发表于 2013-7-29 19:48:35 | 显示全部楼层 来自： 中国台湾
jaychou315 发表于 2013-7-29 19:41 static/image/common/back.gif0 f( W' A: O# J/ E& v8 r
兄台请看，为什么我切除了再折弯提示我有无法折弯的部分，我切除就是直接用CAD的草图切的

5 o& F* I* q* L+ [0 P) K這就是俺方才提到折彎會報錯的現象了~) f7 t; J# o& ]* }2 O) r+ e
上個文件，希望能幫到您： Part1.rar (1.41 MB, 下载次数: 18)
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-29 19:52:43 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 jaychou315 于 2013-7-29 19:54 编辑
4 Y6 D) P5 I3 Q4 ^$ T$ Y, {. J8 X2 x/ {
4 F5 [* k0 U- j3 Q( g% b谢谢 非常感谢啊！看了你的草图，是要切过头一点吗？
回复 支持 反对

举报

jaychou315
 楼主| 发表于 2013-7-30 16:32:24 | 显示全部楼层 来自： 中国江苏苏州
gt.adan 发表于 2013-7-29 19:48 static/image/common/back.gif
) Q9 s: c5 g) |這就是俺方才提到折彎會報錯的現象了~
* q4 }! \+ E7 Y) e0 w上個文件，希望能幫到您：
8 i2 i1 h% m/ V& l% [& V" m) U9 {
用CAD图切出来的孔，在3D里展开输出成CAD与原图不一样了，展开有误差？
回复 支持 反对

举报

gt.adan
发表于 2013-7-30 16:50:12 | 显示全部楼层 来自： 中国台湾
上個圖吧…
回复 支持 反对

举报
