实体对齐——设计师的好帮手

[复制链接]
发表于 2013-7-26 15:14:33 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
    您还在为插入重复实体时,指定位置点而犯愁吗?您还在为图形的排版,而为之做出繁琐的辅助线吗?您还在为输入文字时,重复的为文字指定对齐方式而挠头吗?从现在开始,我们不必再为这些问题而烦恼。浩辰CAD8推出的新功能可以帮我们轻松的解决这类问题。下面我们就来了解一下它——实体对齐功能。- h, y; y' D: v' H
image001.jpg " y' o2 C& L2 Y5 A1 V7 R

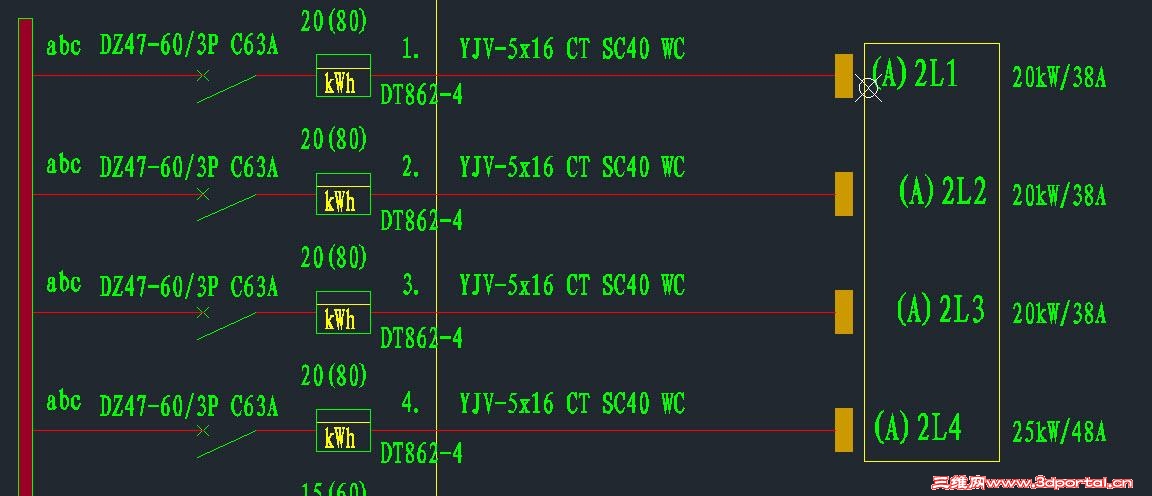

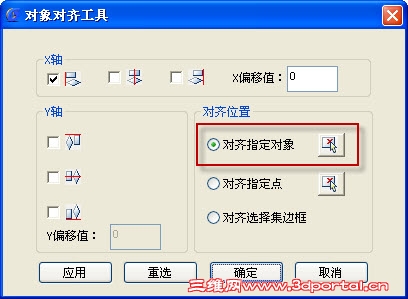

    此图是某电气图纸,我们知道要想将所有电气元件对齐到水平位置,通常的处理方式是做出辅助线,然后将实体一个一个的移动到辅助点上,这样非常的繁琐。那我们看一下如何使用实体对齐功能处理这类问题。执行实体对齐功能,选择所有图标,在弹出的对话框中选择Y轴向上的中间对齐和对齐指定对象选项。
; R8 a& \4 D; Z3 Z* \* z; P image003.jpg

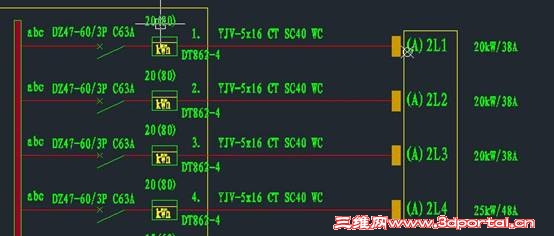

1 r7 b. W5 A2 E$ c0 v3 Z    当我们选择第一个图形为对齐对象后,其余的对象就自动与第一个对象对齐。5 M# S; U4 r3 G* O; R+ _# m
image005.jpg   J: o8 u. _: Y! G

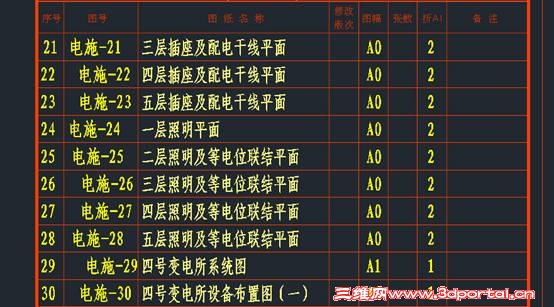

    当然实体对齐功能的强大之处远不止如此。下图是一份电气图纸的明细,我们要将图号一栏中的文字对正,并且在表框内偏移一段距离,使得排版更加的美观。 % |( N" O3 D/ g4 [
image007.jpg 4 r- O  _/ v# I5 d' ?

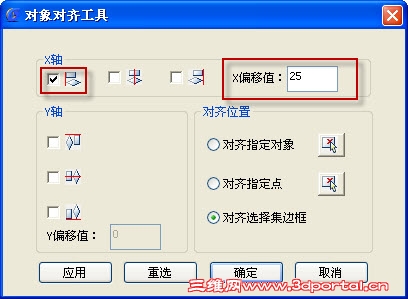

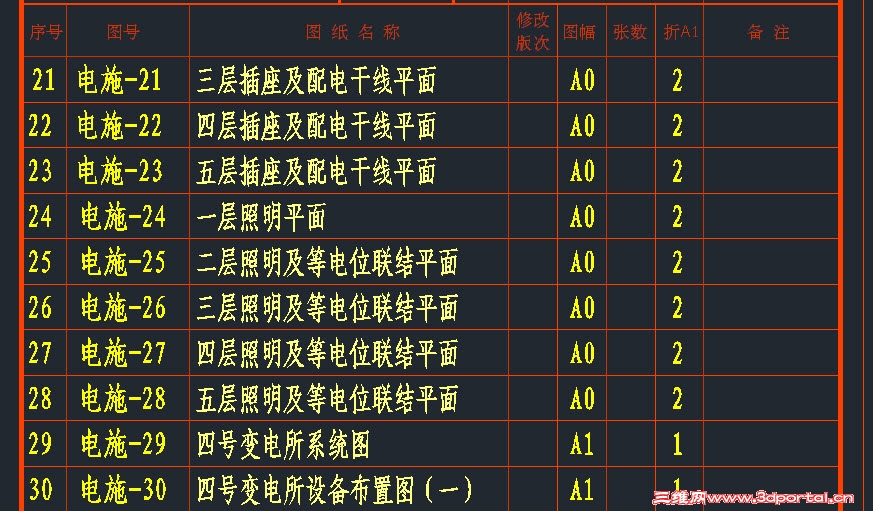

    我们只需在实体对齐对话框中选择X轴向上的右对齐,并且在X轴偏移值中输入一个适当的值,问题就轻松的解决了。这样我们就省去了在输入文字时,指定以文字一个合适的对齐方式所消耗的时间了。8 u, }. N  C3 l9 \$ y5 y% w- ?
2013-7-26 13-10-32.jpg
% v( ~6 i  r6 c8 F8 V2 D0 f image009.jpg
9 e( X& q" G" L  o9 N- |   另外在下图中,我们只需指定一个对齐点,所有的对象都会对齐到指定点上。8 F$ H' A( P$ |
" y6 ^. k/ Z% w: x: Z' L image013.jpg   K  P. c; ~: ?( T7 X
  f" }+ c6 }9 H) E有了实体对齐功能,我们就可以和以前琐碎复杂的操作说“BYEBYE”。7 T  U& H1 a# t
