[求助] 类似INVENTOR中的“自适应“功能,懂的请进

[复制链接]
发表于 2013-7-20 13:02:08 | 显示全部楼层 |阅读模式 来自: 中国四川遂宁

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问朋友们,谁知道SW中有没有类似INVENTOR中的“自适应“功能?
' z3 D8 v$ A& P  e
发表于 2013-7-20 13:18:07 | 显示全部楼层 来自: 中国辽宁营口
你先明确inventor的自适合功能的表现形式,以及你的设计需求。
 楼主| 发表于 2013-7-20 13:29:30 | 显示全部楼层 来自: 中国四川遂宁
horseshoe 发表于 2013-7-20 13:18 static/image/common/back.gif( ^$ u6 @6 x# o) D- t# J
你先明确inventor的自适合功能的表现形式,以及你的设计需求。

7 X- P' d; ~! k4 m! ]3 ]) ninventor的自适应功能我很明确,就是想问问SW里有没有类似的功能
发表于 2013-7-20 14:05:36 | 显示全部楼层 来自: 中国安徽合肥
jqrihc 发表于 2013-7-20 13:29 static/image/common/back.gif
4 }! y: H) T8 {  finventor的自适应功能我很明确,就是想问问SW里有没有类似的功能

5 s& _6 x# @( F0 r! o楼主能不能把你讲的inventor“自适应”功能详细的描述一下?这个版块里并不是每个人都会用inventor这个软件,但是绝大部分人会使用sw软件。你不讲清楚了,别人没办法回答你有或没有。
发表于 2013-7-21 14:45:04 | 显示全部楼层 来自: 中国北京
如果我没记错的话,应该是对应solidworks里面的装配体中部件“柔性”吧,inventor7的时候用了一段时间,有年头了。
发表于 2013-7-22 22:19:24 | 显示全部楼层 来自: 中国浙江宁波

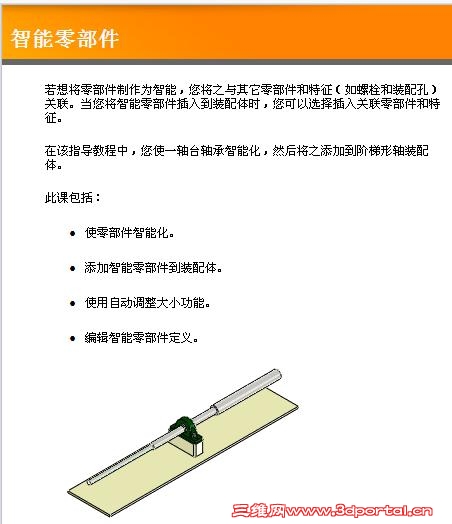

是这个吧 搜狗截图_2013-07-22_22-17-49.jpg
 楼主| 发表于 2013-12-12 14:14:06 | 显示全部楼层 来自: 中国四川南充
大隐于市 发表于 2013-7-20 14:05 static/image/common/back.gif8 t$ U8 r1 K, q/ i
楼主能不能把你讲的inventor“自适应”功能详细的描述一下?这个版块里并不是每个人都会用inventor这个软 ...
" Z. c, T8 i8 n0 S1 b
简单举一个例子,现在有一根轴,某一段的外径尺寸暂时无法确定,但是这一段上有一个套在它外面的轴套,轴套壁厚10mm 。
) X  B+ Q' [  {3 Y在inventor 中,可以直接新建一个零件,除内径外其它尺寸都标好。然后建一个装配体,把轴放进去,然后放入轴套,选择轴套自适应。添加约束,轴套内孔与配合轴径相等。于是轴套内径就能随着配合轴径变化。& I/ U8 X2 a# A* ^; z
在soliewokrs 中我就不多说了,刚好相反,先建装配文件,然后在装配环境下新建轴套文件。只是有时候装配文件太大了,这样搞比较废劲,故有此一问。
发表于 2013-12-12 14:31:55 | 显示全部楼层 来自: 中国江苏泰州
jqrihc 发表于 2013-12-12 14:14 static/image/common/back.gif& I4 G0 Z$ M3 ?* h7 |" l
简单举一个例子,现在有一根轴,某一段的外径尺寸暂时无法确定,但是这一段上有一个套在它外面的轴套,轴 ...
- j" w' C6 [  C8 y8 C+ o3 a, ]7 E
看来solidworks是正确的,inv搞反了,楼主按照solidworks的方法好,赞一个
发表于 2013-12-14 10:13:32 | 显示全部楼层 来自: 中国辽宁大连

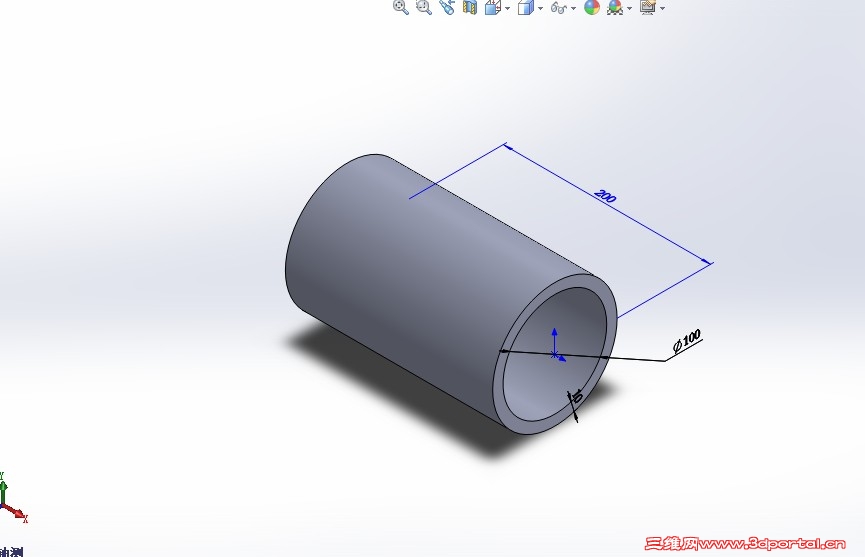

solidworks  添加 方程式功能可以实现你的要求,首先建立一个轴套轴套的内径定位100, S7 A7 n$ N& I6 w( g* E4 B  _* m
" ?' L' P* f7 p1 B5 E1 w再建立一个轴,在绘制草图是要标出轴未知直径部分的外径,任意给个尺寸就行,我给了外径为150,主要是为了添加方程式时使用( L% E+ p( B; t9 T* [/ [: ?

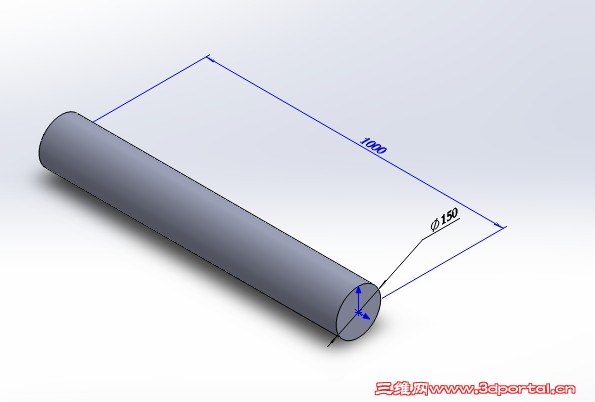

2.jpg ! g" w$ R, Q/ Y
将两个零件添加到装配体,双击轴,让后会显示轴上面的特征尺寸,再双击轴的外径150,这是会出现对话框,输入“=”,然后双击轴套,这时轴套上的特征尺寸都会显示,再单击轴套的内径尺寸100,这时100尺寸的地址代号会添加到方程式会话框中,再加一个“+0”,完成添加方程式就行了,以后轴的外径就会随着轴套的内径变化。$ F9 c. ]+ |  S0 z$ k0 r

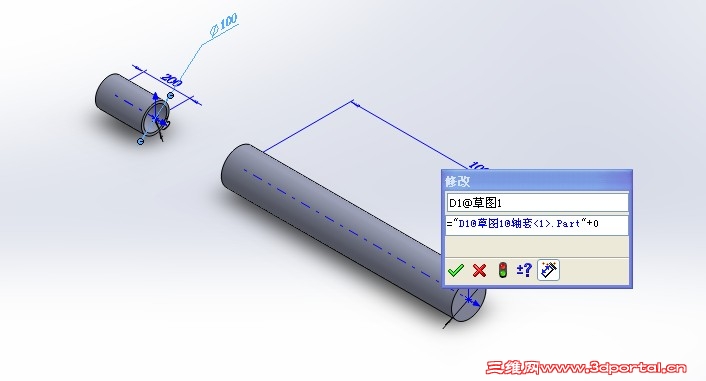

3.jpg / F/ e& }9 W" [0 f2 N( L  ~1 s  b$ W. k3 Z
注意方程式中最后添加“+0”的原因可能是版本问题,有的时候不用加就能直接添加方程式。% s' D1 J$ Q: Q5 u# }+ m& {! g
这可以完全满足你的要求,solidworks参数化设计功能很强大,添加方程式只是其中的一种,一还可以添加表格驱动等形式进行。$ _  @4 x% M4 D0 ^

4 `0 Q# ?' f1 d9 w- r7 q0 H
 楼主| 发表于 2013-12-19 09:39:29 | 显示全部楼层 来自: 中国四川南充
zhoucongda 发表于 2013-12-14 10:13 static/image/common/back.gif
. M& O8 G1 W4 \, ^2 `2 ksolidworks  添加 方程式功能可以实现你的要求,首先建立一个轴套轴套的内径定位100,
' T' t) H9 n2 o: i) m
7 a- [- U3 _) i$ [2 ?8 t- F" [. k再建立一个轴,在 ...
6 P: u/ H# g7 O3 z! E) i4 L
很好的方法,谢谢
