高手们教教我怎么画呀

蔫儿虎 · 发表于 2013-7-15 15:55:22

您需要登录才可以下载或查看，没有帐号？注册

x

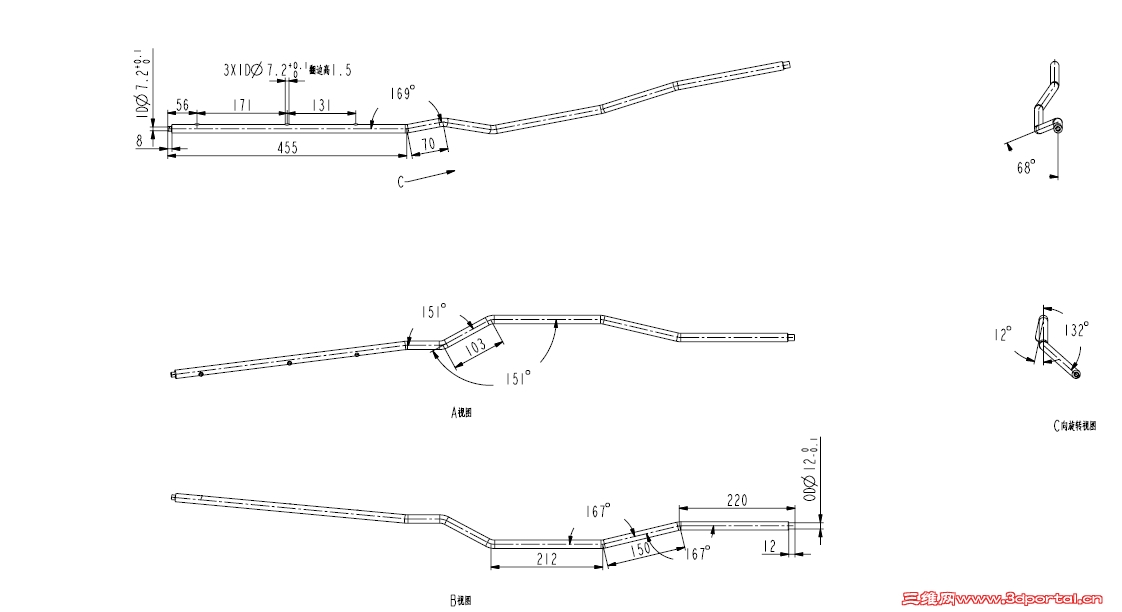

请教高手们，像这种有空间叫的管路三维图怎么画呀。

wjchicken · 发表于 2013-7-15 16:24:25

3D草图，扫描。over.

北京威成亚-谢 · 发表于 2013-7-15 16:48:45

画一个路径，画一个圈圈，扫描一下，可以了。

蔫儿虎 · 发表于 2013-7-15 17:47:24

3D草图怎么画呀，我是初学，高手们能给做个示范吗？

wjchicken · 发表于 2013-7-15 17:52:36

自己摸索一下。有高中立体几何基础即可。

彤儿 · 发表于 2013-7-15 19:28:15

2楼正解!!!!!!!

licoolicoo · 发表于 2013-7-15 20:41:50

看一下教程solidworks自带的教程

XHS520 · 发表于 2013-7-16 09:55:50

本帖最后由 XHS520 于 2013-7-16 10:00 编辑

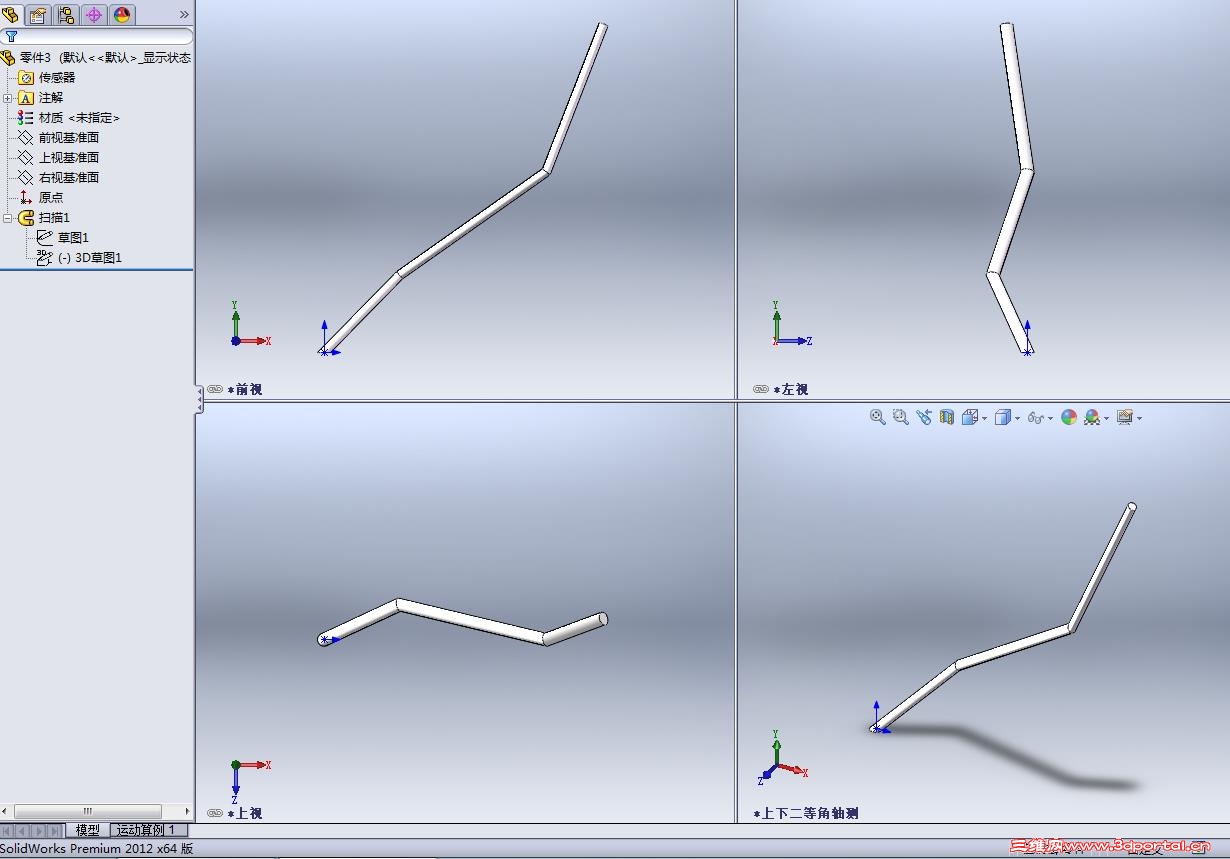

原理很简单！~无尺寸的示范一下！~就是要画出正确尺寸的需要点耐心！~调整起来有点麻烦！~前提是平面的扫描要会哦！~

WYZ750705 · 发表于 2013-7-16 10:15:16

很简单的，画出扫描路径，用圆扫描就可以了，3D路径可以画路径的三视图，然后再将3线段用投影曲线合成3D路径就可以了

蔫儿虎 · 发表于 2013-7-16 18:49:33

那么多的空间角度，用3D草图怎么画呀，哪位高手帮忙讲解下呀
